Ποιος μίνι διακόπτης κυκλώματος βοηθά τα έργα μου να παραμείνουν ασφαλή, συμβατά και κερδοφόρα;

Διαχειρίζομαι πάνελ όπου κάθε κιλοβάτ έχει σημασία και κάθε διακοπή λειτουργίας κοστίζει πραγματικά χρήματα. Μετά από χρόνια ανταλλαγής συσκευών και εντοπισμού ενοχλητικών ταξιδιών, έμαθα ότι η ιστορία πίσω από το αΜίνι διακόπτης κυκλώματος αφορά λιγότερο τους γυαλιστερούς καταλόγους και περισσότερο την εφαρμογή, την επιλεκτικότητα και τα πραγματικά σφάλματα που δημιουργούν τα φορτία μου. Καθώς αναβάθμισα πλακέτες μικτής χρήσης σε χώρους λιανικής και ελαφριάς βιομηχανίας, άρχισα να δοκιμάζω μερικές συμπαγείς συσκευές από διαφορετικούς κατασκευαστές. μια γραμμή που έβλεπα συνέχεια ότι προσδιορίζεται από εργολάβους ήτανφυτευτής. Αντί να το επιβάλω στη σχεδίασή μου, το έβαλα σταδιακά μαζί με άλλες επωνυμίες, κατέγραψα συγκριτικά δεδομένα και επικεντρώθηκα σε τρόπους αστοχίας που πραγματικά συναντώ στο πεδίο - έμπνευση κινητήρα, αρμονικές οδηγού LED, ηλεκτρονικά γειτονικά EV και κιβώτια συνδυασμού ισορροπίας συστήματος φωτοβολταϊκών. Το αποτέλεσμα ήταν ένα σαφές πλαίσιο για την επιλογή, την εγκατάσταση και την υπεράσπιση της σωστής επιλογής συσκευών για την προμήθεια και τη λειτουργία.

Περιεχόμενα

• Γιατί ξανασκέφτομαι την προστασία γύρω από μικρά φορτία και πάνελ;
• Πώς επιλέγω βαθμολογίες χωρίς εικασίες;
• Τι σημαίνουν οι καμπύλες ταξιδιού για οχλήσεις και πραγματικές βλάβες;
• Πόση ικανότητα θραύσης χρειάζομαι πραγματικά;
• Πού αλλάζουν τα πρότυπα και οι εγκρίσεις την απόφασή μου;
• Πώς μπορούν οι λεπτομέρειες εγκατάστασης να με σώσουν ώρες αργότερα;
• Ποιο είναι το συνολικό κόστος ιδιοκτησίας που πρέπει να υπερασπιστώ για να χρηματοδοτήσω;
• Μπορεί ένα δείγμα προδιαγραφής να με βοηθήσει να προχωρήσω γρήγορα;
• Ποιες συχνές ερωτήσεις πρέπει να εξετάσω;

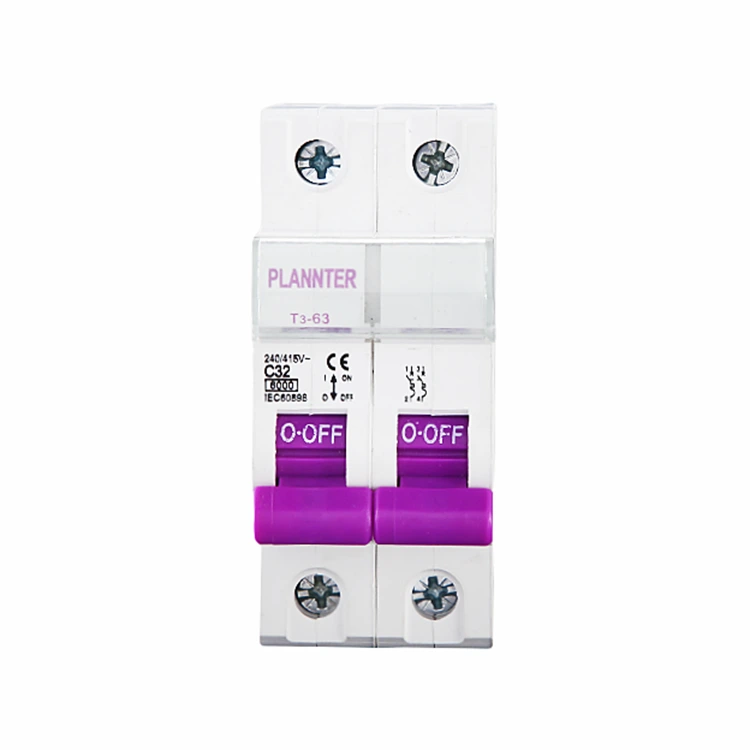

Γιατί ξανασκέφτομαι την προστασία γύρω από μικρά φορτία και πάνελ;

Είχα τρεις επαναλαμβανόμενους πονοκεφάλους: σκοντάφτισμα που δεν ταίριαζε με τα αρχεία καταγραφής συμβάντων, υπερθερμασμένους ακροδέκτες σε σφιχτά περιβλήματα και έλλειψη συντονισμού μεταξύ της προστασίας ανάντη και κατάντη. Κάθε τεύχος αιμορραγούσε χρόνο. Γι' αυτό η ίδια η κατηγορία συσκευών είχε μεγαλύτερη σημασία από το αυτοκόλλητο της επωνυμίας. Ένα σύγχρονοΜίνι διακόπτης κυκλώματοςπρέπει να κάνει πέντε πράγματα καλά:

• Διακρίνετε μεταξύ εισβολής και πραγματικού σφάλματος, ώστε να αποφύγω την κύλιση ενός φορτηγού για «ψευδείς συναγερμούς».
• Συντονιστείτε με διακόπτες ανάντη ή ασφάλειες, διατηρώντας την επιλεκτικότητα, ώστε να σβήνουν μόνο οι προβληματικοί κλάδοι.
• Τοποθετήστε πλακέτες υψηλής πυκνότητας χωρίς να μετατρέψετε την καλωδίωση σε θερμικό σημείο συμφόρησης.
• Προσφέρετε αξεσουάρ—επαφές aux, διαδρομή διακλάδωσης, δυνατότητα κλειδώματος—χωρίς να αναγκάζετε τον επανασχεδιασμό του ντουλαπιού.
• Δημοσιεύω δεδομένα μείωσης, ροπής και καμπύλης που μπορώ να χρησιμοποιήσω πραγματικά για να υπερασπιστώ μια κριτική σχεδίασης.

Μόλις έκρινα τις συσκευές με βάση αυτά τα πέντε αποτελέσματα, η επιλογή έπαψε να είναι εικασία και έγινε επαναλήψιμη—ειδικά όταν τυποποίησα καθαρές καμπύλες ταξιδιού και αξιολογήσεις βραχυκυκλώματος που ταιριάζουν με τους υπολογισμούς ρεύματος βραχυκυκλώματος του ιστότοπού μου (SCCR).

Πώς επιλέγω βαθμολογίες χωρίς εικασίες;

Οι κινητήρες, οι συμπιεστές, οι ηλεκτρομαγνητικές βαλβίδες, οι οδηγοί LED και οι τροφοδοτικές τροφοδοσίας λειτουργίας διακόπτη αυξάνουν το ρεύμα διαφορετικά. Ταιριάζω πρώτα το ονομαστικό ρεύμα και μετά επικυρώνω την καμπύλη έναντι των μετρούμενων προφίλ εισροής και αναμενόμενων σφαλμάτων. ΕΝΑΜίνι διακόπτης κυκλώματοςμεγέθυνση από συνήθεια, όχι από δεδομένα, γίνεται ενόχληση. Ακολουθεί η γρήγορη αναζήτηση που χρησιμοποιώ κατά τη σχεδίαση ιδέας πριν εκτελέσω λεπτομερείς υπολογισμούς:

Αυτό το τραπέζι με φυτεύει στη σωστή γειτονιά. Από εκεί, επιβεβαιώνω τη μείωση του περιβάλλοντος, τους παράγοντες ομαδοποίησης περιβλήματος και το μέγεθος του αγωγού, ώστε η θερμική εικόνα να ταιριάζει με την πραγματικότητα.

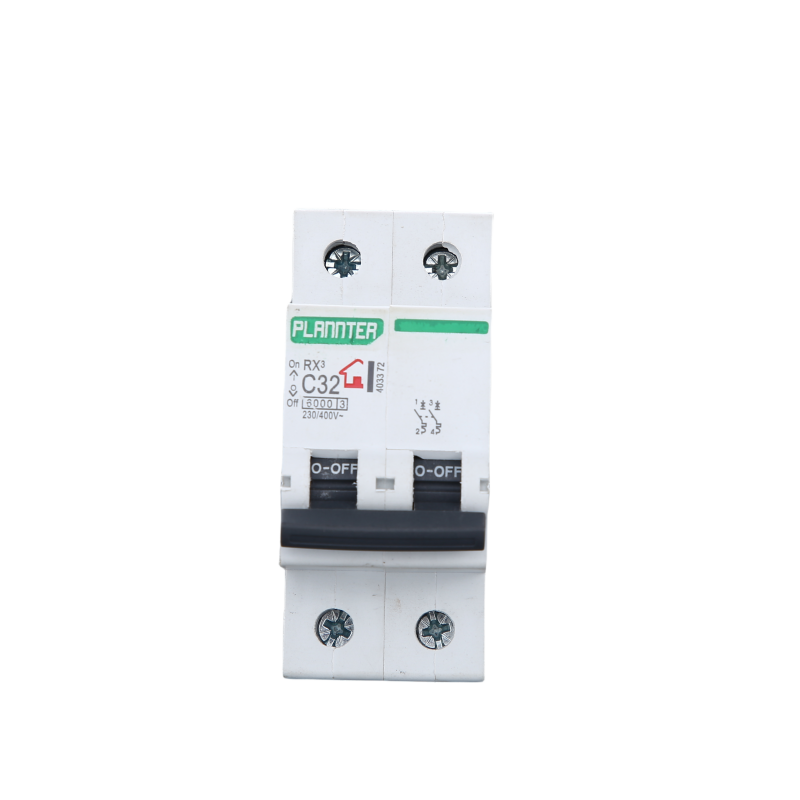

Τι σημαίνουν οι καμπύλες ταξιδιού για οχλήσεις και πραγματικές βλάβες;

Οι καμπύλες ταξιδιού μεταφράζουν τη φυσική σε αποτελέσματα. Τα B, C και D δεν είναι γράμματα. είναι υποσχέσεις για το πότε θα δράσει το μαγνητικό στοιχείο. Για γρήγορη εισαγωγή αλλά νόμιμα φορτία (κινητήρες, μετασχηματιστές), μια καμπύλη C ή D αγοράζει χώρο για το κεφάλι. Για ευαίσθητα ηλεκτρονικά ή φωτιστικά, μια καμπύλη Β μπορεί να κρατήσει τα πράγματα ακριβή. Εξετάζω επίσης το θερμικό στοιχείο—πόσο καιρό η συσκευή ανέχεται μια ήπια υπερφόρτωση πριν ενεργήσει—επειδή αυτό καθορίζει εάν μια σύντομη υπερφόρτωση εξαφανίζεται φυσικά ή κλιμακώνεται σε ένα ταξίδι που διακόπτει τη λειτουργία.

• Καμπύλη Β: χαμηλότερο μαγνητικό κατώφλι. ιδανικό για ωμικά και ευαίσθητα ηλεκτρονικά φορτία.
• Καμπύλη C: η μέση λύση; χειρίζεται τυπική εισβολή κινητήρα σε εμπορικά κτίρια.
• Καμπύλη D: υψηλότερο όριο; προορίζεται για βαρύ εξοπλισμό εισβολής όπως συγκολλητές και συμπιεστές.

Όταν οι εγκαταστάσεις παραπονέθηκαν για τα φώτα που πέφτουν τα κρύα πρωινά, η αλλαγή μερικών κλαδιών από το Β στο Γ το έλυσε. Αντίθετα, μια αίθουσα ήχου μπουτίκ χρειαζόταν το Β για να εντοπίσει ανεπαίσθητα σφάλματα. Η λάθος καμπύλη σπαταλά την υπομονή όλων. η δεξιά καμπύλη κάνει αΜίνι διακόπτης κυκλώματοςνιώθεις αόρατος μέχρι τη στιγμή που το χρειάζεσαι πραγματικά.

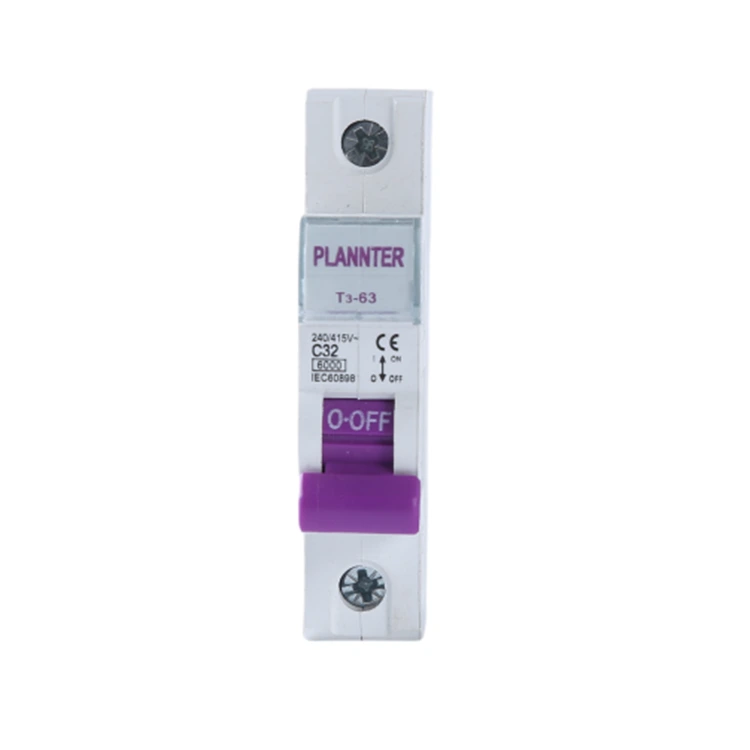

Πόση ικανότητα θραύσης χρειάζομαι πραγματικά;

Η ικανότητα διακοπής είναι το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει η συσκευή με ασφάλεια. Εάν το διαθέσιμο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης υπερβαίνει τη χωρητικότητα μιας συσκευής, έχετε πρόβλημα ασφάλειας και συμμόρφωσης. Μετράω ή υπολογίζω το μελλοντικό ρεύμα βραχυκυκλώματος (PSC) και δίνω στον εαυτό μου περιθώριο — ειδικά σε τοποθεσίες που μπορεί αργότερα να προσθέσουν μετασχηματιστές, φωτοβολταϊκούς δεσμούς ή φορτιστές EV. Εδώ είναι το φύλλο εργασίας συντομογραφίας που κρατάω στο γραφείο μου:

Αν υποψιάζομαι αύξηση στα επίπεδα σφαλμάτων, ανεβαίνω τώρα ένα επίπεδο χωρητικότητας αντί να αλλάζω υλικό αργότερα. Κοστίζει λίγο περισσότερο σήμερα και εξοικονομεί διακοπές το Σαββατοκύριακο σε έξι μήνες από τώρα.

Πού αλλάζουν τα πρότυπα και οι εγκρίσεις την απόφασή μου;

Τα πρότυπα δεν είναι γραφειοκρατία—καθορίζουν πώς συμπεριφέρεται η συσκευή υπό πίεση. Σε παγκόσμια έργα, κρατάω δύο οικογένειες ευθείες:

• IEC 60898-1: χρησιμοποιείται συνήθως για οικιακές και ελαφριές εμπορικές εφαρμογές.
• IEC 60947-2: βιομηχανικός εξοπλισμός ελέγχου; υψηλότερες προσδοκίες απόδοσης και λεπτομέρειες συντονισμού.

Στη Βόρεια Αμερική, διακρίνω τα συμπληρωματικά προστατευτικά και τους διακόπτες διακλάδωσης:

• UL 1077συμπληρωματικά προστατευτικά: χρησιμοποιούνται όταν άλλη συσκευή παρέχει κύρια προστασία.
• UL 489διακόπτες διακλάδωσης: κύρια προστασία για κυκλώματα διακλάδωσης.

Ταιριάζω τη συσκευή με τον ρόλο. Όταν ένας πίνακας τροφοδοτεί αποκλειστικό εξοπλισμό που είναι ήδη προστατευμένος εσωτερικά, ένα συμπληρωματικό προστατευτικό μπορεί να είναι σωστό. Όταν προστατεύω ένα υποκατάστημα, αναζητώ εγκρίσεις με βαθμολογία υποκαταστήματος. Σε κάθε περίπτωση, εγκεκριμένοΜίνι διακόπτης κυκλώματοςσε συνδυασμό με κατάλληλα αξεσουάρ κάνει την επιθεώρηση πιο ομαλή και μειώνει τα RFI.

Πώς μπορούν οι λεπτομέρειες εγκατάστασης να με σώσουν ώρες αργότερα;

Οι μικρές αποφάσεις σύνθετες. Έχω δει όμορφα προγράμματα να αναιρούνται λόγω κακών τερματισμών ή λανθασμένου διαύλου. Εδώ είναι η επαναλαμβανόμενη λίστα ελέγχου μου:

• Τερματισμοί: Ακολουθήστε τις προδιαγραφές ροπής και την κατηγορία αγωγού. Εάν τα πάνελ δονούνται (κοντά σε συμπιεστές), χρησιμοποιήστε φερμουάρ όπου χρειάζεται.
• Περιβάλλον και ομαδοποίηση: Derate για ζεστά δωμάτια και πυκνές σανίδες. Εάν το περίβλημα είναι ζεστό, αναβαθμίστε ή απλώστε το φορτίο.
• Busbar και διασύνδεση: Οι ζυγοί του κατασκευαστή απλοποιούν τη συναρμολόγηση και μειώνουν την αντίσταση επαφής. Οι μικτές μάρκες μπορούν να δημιουργήσουν hotspot.
• Αξεσουάρ: Προσαρμογή επαφών aux για ορατότητα BMS. Προσθέστε διαδρομή διακλάδωσης για ενσωμάτωση E-stop ή συναγερμού πυρκαγιάς. Χρησιμοποιήστε καρτέλες κλειδώματος για διαδικασίες LOTO.
• Τιτλοφόρηση: Διαγράψτε τα αναγνωριστικά κυκλώματος και τα γράμματα καμπυλών στην πρόσοψη και τελειώνουν τα "μυστικά ταξίδια".

Όταν έβαλα αυτά τα βασικά στοιχεία στην τυπική διαδικασία λειτουργίας μας, οι επανακλήσεις μειώθηκαν. Ένα καλά εγκατεστημένοΜίνι διακόπτης κυκλώματοςείναι βαρετό από το σχεδιασμό - και βαρετό είναι αυτό που θέλουν οι λειτουργίες.

Ποιο είναι το συνολικό κόστος ιδιοκτησίας που πρέπει να υπερασπιστώ για να χρηματοδοτήσω;

Η τιμή απόκτησης είναι η πρώτη σελίδα. Οι δαπάνες λειτουργιών είναι το υπόλοιπο του βιβλίου. Δικαιολογώ την επιλογή συσκευής με ένα απλό μοντέλο TCO:

• Απευθείας: τιμή μονάδας, αξεσουάρ, ζυγοί, εξοπλισμός ράγας DIN.
• Εγκαθιστώ: ώρες εργασίας που εξοικονομούνται από ενσωματωμένες ράβδους διαύλου, ενοποιημένα αξεσουάρ και λογική γεωμετρία τερματικού.
• Χρόνος αργίας: αναμενόμενα ταξίδια όχλησης × μέσο κόστος διακοπής λειτουργίας (απώλειες πωλήσεων, αδράνεια εργασίας, απόβλητα επανεκκίνησης).
• Εξυπηρέτηση: μέσος χρόνος για τη διάγνωση. εφεδρικό κόστος εκμετάλλευσης όταν τυποποιώ τις οικογένειες.

Εάν μια οικογένεια συσκευών μειώνει τα ταξίδια όχλησης έστω και κατά ένα κλάσμα το μήνα σε ένα χαρτοφυλάκιο, πληρώνει γρήγορα τα έξοδα. Αυτό είναι το είδος της μαθηματικής ηγεσίας που καταλαβαίνει. Αυτός είναι ο λόγος που παρακολουθώ τα γεγονότα πριν και μετά την τυποποίηση και τεκμηριώνω την επιλογή να τηρήσω μια αποδεδειγμένηΜίνι διακόπτης κυκλώματοςγραμμή σε παρόμοιες εγκαταστάσεις.

Μπορεί ένα δείγμα προδιαγραφής να με βοηθήσει να προχωρήσω γρήγορα;

Όταν τα ενδιαφερόμενα μέρη θέλουν σαφήνεια, μια συνοπτική προδιαγραφή κερδίζει τη συνάντηση. Ακολουθεί το πρότυπο που επικολλώ στις σημειώσεις εργασίας και προσαρμόζω ανά ιστότοπο:

• Τύπος συσκευής: θερμομαγνητικός, τοποθετημένος σε ράγα DIN, μονοπολικός έως τέσσερις πόλους όπως απαιτείται.
• Καμπύλη ταξιδιού: επιλεγμένο B/C/D ανά προφίλ εισροής φορτίου και μελέτες διάκρισης.
• Ονομαστικό ρεύμα: αντιστοιχίστε το συνεχές φορτίο στο ≤80% της ονομαστικής ισχύος του διακόπτη, εκτός εάν έχει σχεδιαστεί διαφορετικά.
• Ικανότητα θραύσης: όχι μικρότερη από το υπολογιζόμενο μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης, με περιθώριο και τεκμηριωμένο συντονισμό.
• Εγκρίσεις: IEC 60898-1 ή IEC 60947-2 (καθολική) ή UL 489 όπου απαιτείται προστασία διακλάδωσης. UL 1077 μόνο όταν απαιτείται συμπληρωματική προστασία.
• Τερματισμοί: παρατηρήθηκαν τιμές ροπής. τεκμηριωμένη πολιτική κατηγορίας αγωγού και φερράου.
• Αξεσουάρ: βοηθητικές επαφές για BMS, διαδρομή διακλάδωσης όπου απαιτείται διασύνδεση E-stop/fire, σύστημα διαύλου κατασκευαστή για συγκροτήματα πολλαπλών πόλων.
• Σήμανση: αναγνωριστικό κυκλώματος, γράμμα καμπύλης και ονομαστικό ρεύμα ορατό με την πόρτα κλειστή όπου είναι εφικτό.

Εδώ μπαίνουν οι εκτιμήσεις της επωνυμίας. Είχα ισχυρά αποτελέσματα με συμπαγή βιομηχανικά σχέδια που δημοσιεύουν ειλικρινείς καμπύλες υποβάθμισης και παρέχουν βοηθητικά οικοσυστήματα - ιδιότητες που παρατήρησα για πρώτη φορά όταν δοκίμασαφυτευτήςμονάδες μαζί με άλλες σε πραγματικούς πίνακες.

Ποιες συχνές ερωτήσεις πρέπει να εξετάσω;

Ε:Πώς επιλέγω μεταξύ των καμπυλών B, C και D;
ΕΝΑ:Ταιριάξτε την καμπύλη με την εισροή: B για ηλεκτρονικά με αντίσταση και ευαίσθητα, C για τυπικούς κινητήρες και μικτά εμπορικά φορτία, D για βαριές εισροές όπως συγκολλητές ή μετασχηματιστές. Επικύρωση σε σχέση με μετρημένα προφίλ εκκίνησης και μελέτες συντονισμού.

Ε:Ποια είναι η διαφορά μεταξύ ενός MCB και ενός συμπληρωματικού προστατευτικού;
ΕΝΑ:Ένας διακόπτης διακλάδωσης (π.χ. UL 489) μπορεί να είναι η κύρια προστατευτική συσκευή για ένα κύκλωμα διακλάδωσης. Ένα συμπληρωματικό προστατευτικό (UL 1077) υποστηρίζει ένα υπάρχον σύστημα προστασίας μέσα στον εξοπλισμό. Χρησιμοποιήστε τη σωστή κατηγορία για το ρόλο του κυκλώματος.

Ε:Πότε πρέπει να αναβαθμίσω την ικανότητα θραύσης;
ΕΝΑ:Κάθε φορά που το υπολογισμένο ή μετρημένο ρεύμα βραχυκυκλώματος πλησιάζει την ονομαστική βαθμολογία της συσκευής ή ο ιστότοπος είναι πιθανό να προσθέτει πηγές που αυξάνουν τα επίπεδα σφάλματος—νέοι μετασχηματιστές, δεσμοί φωτοβολταϊκών ή φορτιστές EV—ενισχύουν μια βαθμίδα χωρητικότητας για να διατηρείται το περιθώριο.

Ε:Έχει σημασία η θερμοκρασία περιβάλλοντος και η ομαδοποίηση;
ΕΝΑ:Ναί. Η θερμότητα είναι συσσώρευση. Οι συσκευές με υψηλό περιβάλλον και σφιχτά συσκευασμένες μειώνουν την ικανότητα μεταφοράς ρεύματος. Εφαρμόστε τους πίνακες βαθμολόγησης του κατασκευαστή και εξετάστε τις αποστάσεις ή τον αερισμό για πυκνές σανίδες.

Ε:Πώς μπορώ να αποφύγω τις οχλήσεις με φωτισμό LED;
ΕΝΑ:Επαληθεύστε την εισροή από τους οδηγούς, εξετάστε την καμπύλη C όπου το B αποδεικνύεται πολύ ευαίσθητο και ελέγξτε τις αρχικές ακολουθίες για μεγάλες ομάδες. Κρατήστε τα ουδέτερα σφιχτά και επιβεβαιώστε ότι το THD δεν ενεργοποιεί προστατευτική συμπεριφορά ανάντη.

Ε:Πρέπει να προσθέσω βοηθητικές επαφές ή διακλάδωση;
ΕΝΑ:Εάν χρειάζεστε απομακρυσμένη κατάσταση σε ένα BMS ή ενσωμάτωση με πυροσβεστικά συστήματα και ηλεκτρονικές στάσεις, ναι. Οι επαφές Aux και οι διαδρομές διακλάδωσης μετατρέπουν έναν παθητικό διακόπτη σε ενεργό στοιχείο στη στρατηγική ασφάλειας και ελέγχου σας.

Ε:Μπορώ να χρησιμοποιήσω μία οικογένεια σε παγκόσμιους ιστότοπους;
ΕΝΑ:Συχνά, εάν η περιοχή καλύπτει το IEC 60898-1/60947-2 και προσφέρει ισοδύναμα UL για τη Βόρεια Αμερική. Η τυποποίηση απλοποιεί τα ανταλλακτικά, την εκπαίδευση και την τεκμηρίωση. Εξακολουθώ να ελέγχω τον τοπικό κώδικα και τις προτιμήσεις επιθεώρησης.

Ε:Πού τοποθετώ τη λέξη-κλειδί στην τεκμηρίωσή μου;
ΕΝΑ:Χρησιμοποιήστε τον ακριβή όρο-όπωςΜίνι διακόπτης κυκλώματος— στον λογαριασμό των υλικών, στα διαγράμματα μιας γραμμής και στα χρονοδιαγράμματα πινάκων, έτσι ώστε οι ομάδες αγορών και συντήρησης να αναφέρουν τις ίδιες προδιαγραφές χωρίς σύγχυση.

Σύναψη

Αν θέλετε λιγότερες εκπλήξεις, επιλέξτε συσκευές με βάση τη συμπεριφορά και όχι τη συνήθεια. Η επιλογή καμπύλης, το περιθώριο θραύσης, η ειλικρινής υποβάθμιση και η καθαρή πρακτική εγκατάστασης αποφασίζουν εάν η προστασία σας είναι αόρατη τις καλές μέρες και καθοριστική στις κακές μέρες. Έφτασα σε αυτήν την ισορροπία, χαρακτηρίζοντας συμπαγείς, πλούσιες σε αξεσουάρ σειρές και, στη συνέχεια, τυποποιώντας παρόμοιους ιστότοπους, ώστε οι λειτουργίες να έχουν συνέπεια και τα οικονομικά με χαμηλότερο TCO. Εάν εξερευνάτε επιλογές για την επόμενη σανίδα σας, είμαι στην ευχάριστη θέση να μοιραστώ τις σημειώσεις πεδίου και να σας βοηθήσω να αντιστοιχίσετε τη σωστή επιλογή στα φορτία σας.

Είστε έτοιμοι να αξιολογήσετε συγκεκριμένα κυκλώματα ή να ζητήσετε δείγματα;Επικοινωνήστε μαζί μας για να συζητήσετε αξιολογήσεις, καμπύλες και αξεσουάρ για την αίτησή σας ή αφήστε μια ερώτηση σήμερα και θα σας βοηθήσω να δημιουργήσετε μια σύντομη λίστα που να ταιριάζει στον προϋπολογισμό και το χρονοδιάγραμμά σας. Το επόμενο σουΜίνι διακόπτης κυκλώματοςΗ απόφαση θα πρέπει να είναι η τελευταία φορά που το σκέφτεστε—μέχρι να σώσει το πάνελ σας.
