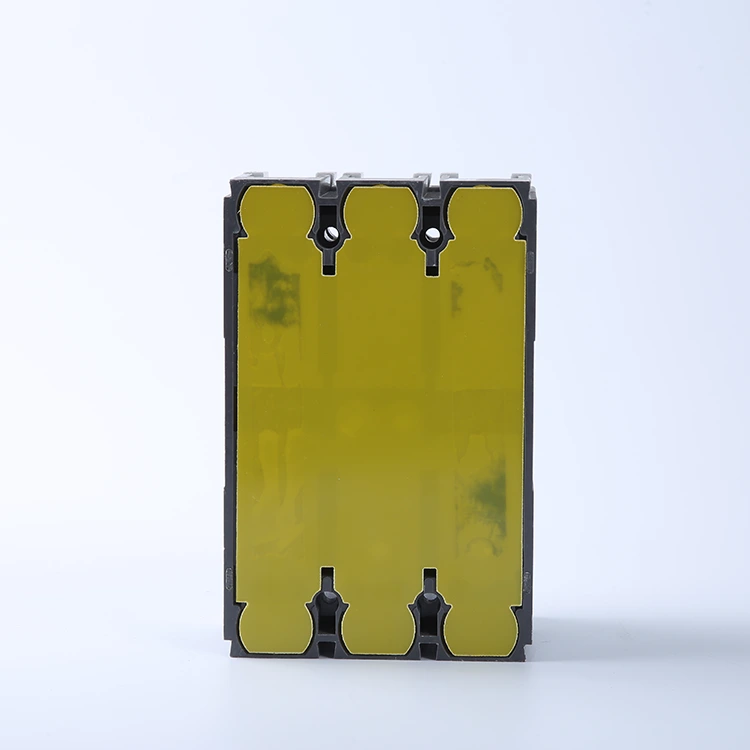

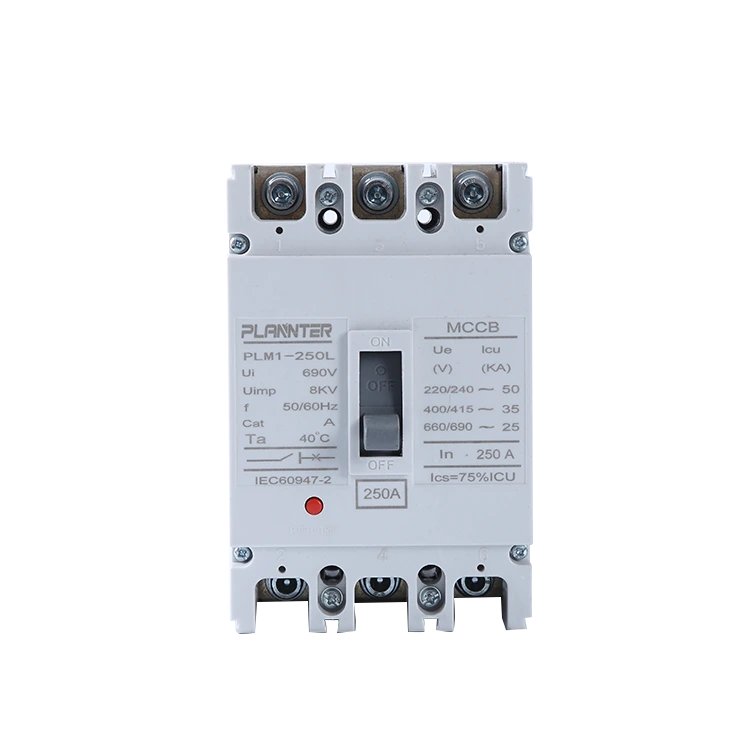

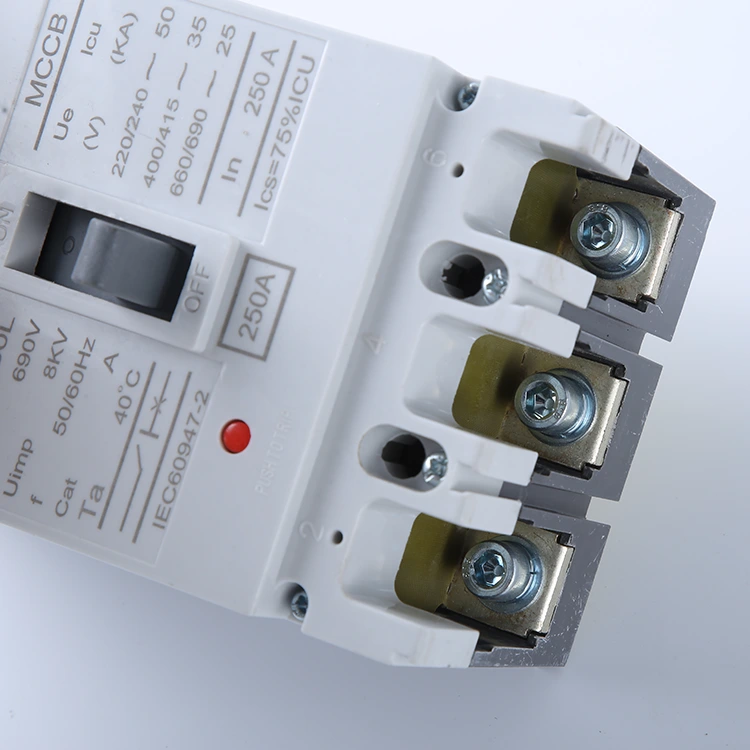

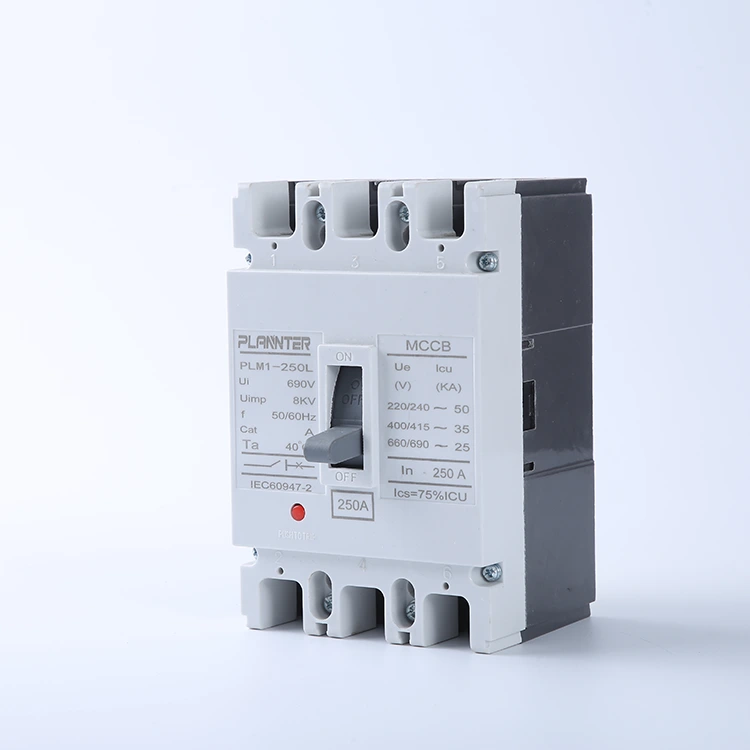

Διακόπτης κυκλώματος χυτευμένης θήκης υψηλής τάσης AC

ΕναΔιακόπτης κυκλώματος χυτευμένης θήκης υψηλής τάσης ACείναι μια ισχυρή συσκευή προστασίας κυκλώματος που έχει σχεδιαστεί για να χειρίζεται υψηλά φορτία ρεύματος και ακραίες καταστάσεις βραχυκυκλώματος. Χρησιμεύει ως η «τελική άμυνα» για το ηλεκτρικό σας σύστημα, εξασφαλίζοντας διακοπή ακόμη και υπό σοβαρές συνθήκες σφάλματος.

Κατασκευασμένοι με υλικά ανθεκτικά στο τόξο και στην κρούση, αυτοί οι διακόπτες παρέχουν σταθερή απόδοση διαστάσεων, καθιστώντας τους τον αξιόπιστο πυρήνα μέσα στα ντουλάπια ελέγχου ισχύος για εργασίες μεγάλης κλίμακας.

Βασικά Χαρακτηριστικά και Προδιαγραφές

Εύρος τάσης

Ονομαστική τάση λειτουργίας:AC 400V/690V; Ο διακόπτης κυκλώματος χυτευμένης θήκης υψηλής τάσης AC είναι κατάλληλος για εφαρμογές διανομής ρεύματος υψηλής τάσης βιομηχανικής ποιότητας και υποστηρίζει τριφασικά συστήματα τριών συρμάτων.

Απόδοση μόνωσης:Διαθέτει τάση αντοχής σε συχνότητα ισχύος 3000V και τάση αντοχής παλμών 8 kV, εξασφαλίζοντας ασφάλεια μόνωσης σε περιβάλλοντα υψηλής τάσης.

Σπαστή ικανότητα

Ultimate Short-Circuit BrΚαταναλωτική Ικανότητα:Το Icu φτάνει μέχρι τα 65kA–100kA, επιτρέποντας τη γρήγορη διακοπή κυκλώματος κατά τη διάρκεια ακραίων σφαλμάτων βραχυκυκλώματος για να χρησιμεύσει ως η τελική γραμμή άμυνας του συστήματος.

Χωρητικότητα διακοπής βραχυκυκλώματος σέρβις:Ics ≥ 50kA, επιτρέποντας στη συσκευή να παραμένει σε λειτουργία ακόμα και μετά από πολλαπλές διακοπές σφάλματος, μειώνοντας έτσι το κόστος συντήρησης.

Τρέχουσες αξιολογήσεις

Βαθμολογημένο τρέχον:Καλύπτει μια σειρά από 250A–1600A, υποστηρίζοντας τυπικές προδιαγραφές όπως 250A, 400A, 630A, 800A, 1000A, 1250A και 1600A για την ικανοποίηση διαφορετικών απαιτήσεων φορτίου.

Ρυθμιζόμενες ρυθμίσεις ταξιδιού:Διαθέτει εύρος θερμικής διαδρομής 80%–100% In και μαγνητικό εύρος διαδρομής 4–10 In, επιτρέποντας την επιλεκτική προστασία για την αποφυγή οχλήσεων.

Συνθήκες Λειτουργίας

Θερμοκρασία περιβάλλοντος:-25°C έως +70°C, ικανό να αντέχει σε ακραίες διακυμάνσεις θερμοκρασίας σε βιομηχανικά περιβάλλοντα.

Μέθοδος τοποθέτησης:Σταθερός ή αποσύρσιμος τύπος. υποστηρίζει οριζόντιες/κάθετες συνδέσεις ζυγών και είναι συμβατό με τις τυπικές διαστάσεις εγκατάστασης του ντουλαπιού διανομής.

Κατηγορία προστασίας:IP20 (για εγκατάσταση ντουλαπιού); το περίβλημα είναι κατασκευασμένο από πλαστικό μηχανικής ανθεκτικό στις υψηλές θερμοκρασίες, ανθεκτικό στις κρούσεις και συμμορφώνεται με το πρότυπο IEC 60947-2.

Βασικές διαφορές: Διακόπτες χαμηλής τάσης έναντι υψηλής τάσης

Η κατανόηση της διάκρισης μεταξύ προστασίας χαμηλής τάσης (LV) και προστασίας υψηλής τάσης (HV) είναι ζωτικής σημασίας για την επιλογή του σωστού εξοπλισμού για το σύστημα διανομής ισχύος σας. Να πώς συγκρίνουν:

Διακόπτες χαμηλής τάσης (LV).

• Εύρος τάσης:Τυπικά ονομαστική για συστήματα έως **1000V AC**. Οι κοινές ονομασίες περιλαμβάνουν 240V και 400V για οικιακή και ελαφριά εμπορική χρήση.
• Εφαρμογές:Χρησιμοποιείται ευρέως σε οικιακούς πίνακες διανομής, μικρά εμπορικά κτίρια και προστασία τελικού κυκλώματος (φωτισμός, πρίζες).
• Μέγεθος & Πολυπλοκότητα:Γενικά συμπαγή (π.χ. MCB) και απλούστερη σχεδίαση, εστιάζοντας στη βασική προστασία υπερφόρτωσης και βραχυκυκλώματος χωρίς πολύπλοκα συστήματα ελέγχου τόξου.

Διακόπτες υψηλής τάσης (HV).

• Εύρος τάσης:Σχεδιασμένο για συστήματα μέσης έως υψηλής τάσης, που συχνά κυμαίνονται από **3,3kV έως 72,5kV** ή υψηλότερη.
• Κατάσβεση τόξου:Επειδή η υψηλή τάση δημιουργεί ισχυρά τόξα, αυτοί οι διακόπτες (όπως ο δικός μαςΔιακόπτης κυκλώματος χυτευμένης θήκης υψηλής τάσης AC) απαιτούν προηγμένες τεχνολογίες σβέσης τόξου, όπως φιάλες κενού, αέριο SF6 ή εξειδικευμένα πλέγματα, για την ασφαλή διακοπή του ρεύματος.
• Εφαρμογές:Απαραίτητο για εγκαταστάσεις βαριάς βιομηχανίας, σταθμούς παραγωγής ηλεκτρικής ενέργειας, μεγάλους μετασχηματιστές και κύριους τροφοδότες διανομής όπου η αξιοπιστία είναι κρίσιμη.
• Προστασία:Συχνά εξοπλισμένο με εξελιγμένες ηλεκτρονικές μονάδες ταξιδιού για ακριβή επιλεκτικό συντονισμό και δυνατότητες τηλεχειρισμού.

Ποιοι είναι οι τύποι διακοπτών υψηλής τάσης;

Οι διακόπτες υψηλής τάσης κατηγοριοποιούνται ανάλογα με το μέσο που χρησιμοποιούν για να σβήσουν το ηλεκτρικό τόξο. Η επιλογή του σωστού τύπου είναι απαραίτητη για την ασφάλεια και την αποτελεσματικότητα του συστήματος.

Διακόπτης κενού (VCB)

• Αρχή:Χρησιμοποιεί κενό (πίεση < 10-4 Pa) ως μέσο σβέσης και μόνωσης τόξου. Η απουσία μορίων αερίου καθιστά εξαιρετικά δύσκολο για ένα τόξο να συντηρηθεί.
• Βασικά Χαρακτηριστικά:Συμπαγές μέγεθος, μεγάλη διάρκεια ζωής και λειτουργία χωρίς συντήρηση. Είναι φιλικά προς το περιβάλλον καθώς δεν χρησιμοποιούν φυσικό αέριο ή πετρέλαιο.
• Εφαρμογή:Κυρίαρχη σε εφαρμογές εσωτερικών συσκευών διανομής μέσης τάσης (έως 40,5 kV).

Διακόπτης SF6

• Αρχή:Χρησιμοποιεί αέριο εξαφθοριούχο θείο (SF6), το οποίο έχει μονωτική αντοχή ~ 2,5 φορές αυτή του αέρα και ικανότητα σβέσης τόξου ~ 100 φορές καλύτερη από τον αέρα.
• Βασικά Χαρακτηριστικά:Εξαιρετική απόδοση σε δίκτυα μετάδοσης υψηλής τάσης (HV) και εξαιρετικά υψηλής τάσης (EHV). Είναι αξιόπιστα αλλά απαιτούν αυστηρή στεγανοποίηση για την αποφυγή διαρροής αερίου.
• Εφαρμογή:Χρησιμοποιείται ευρέως σε υποσταθμούς και υπαίθριες γραμμές μεταφοράς υψηλής τάσης (πάνω από 72,5 kV).

Διακόπτης κυκλώματος Air Blast

• Αρχή:Χρησιμοποιεί μια έκρηξη πεπιεσμένου αέρα υψηλής πίεσης για να φυσήξει το τόξο, ψύχοντας και σβήνοντάς το γρήγορα.
• Βασικά Χαρακτηριστικά:Γρήγορη λειτουργία και πυρασφάλεια (χωρίς λάδι). Ωστόσο, είναι θορυβώδεις και απαιτούν ένα πολύπλοκο σύστημα αεροσυμπιεστή.
• Εφαρμογή:Ιστορικά χρησιμοποιείται για συστήματα πολύ υψηλής τάσης (EHV), αν και έχει αντικατασταθεί σε μεγάλο βαθμό από SF6 και VCB στα σύγχρονα δίκτυα.

Πού ταιριάζει το MCCB υψηλής τάσης AC;

Ενώ οι διακόπτες VCB και SF6 χειρίζονται τάσεις σε επίπεδο μετάδοσης, τοAC Υψηλής Τάσης MCCBέχει σχεδιαστεί για βιομηχανική διανομή μέσης τάσης (π.χ. 690V έως 3,6kV). Γεφυρώνει το χάσμα μεταξύ των τυπικών διακοπτών χαμηλής τάσης και των μεγάλων διακοπτών υψηλής τάσης, προσφέροντας ισχυρή προστασία για βαριά μηχανήματα και κέντρα ισχύος.

FAQ

Ποια είναι η ονομαστική τάση (Un);

Η ονομαστική τάση λειτουργίας (Un) για μαςAC Υψηλής Τάσης MCCBσυνήθως κυμαίνεται έως **690V AC**. Αυτή η βαθμολογία διασφαλίζει ότι ο διακόπτης μπορεί να λειτουργεί με ασφάλεια και να απομονώνει κυκλώματα σε βιομηχανικά περιβάλλοντα υψηλής τάσης, όπως μεγάλα κέντρα ισχύος και βαριά μηχανήματα.

Μπορώ να χρησιμοποιήσω ένα τυπικό MCCB για μια κύρια πλευρά μετασχηματιστή;

Ναι, αλλά απαιτεί προσεκτική επιλογή. Ο διακόπτης πρέπει να χειρίζεται το ρεύμα εισροής του μετασχηματιστή χωρίς ενόχληση. ΜαςAC Υψηλής Τάσης MCCBΗ σειρά διαθέτει ρυθμιζόμενες ρυθμίσεις μαγνητικού ταξιδιού (π.χ. 4–10 φορές In), επιτρέποντάς σας να ρυθμίσετε το κατώφλι αρκετά ψηλά ώστε να ανεχτείτε τα ρεύματα εισροής παρέχοντας παράλληλα προστασία από βραχυκύκλωμα.

Ποιο είναι το τυπικό εύρος ρεύματος;

Οι διακόπτες κυκλώματος υψηλής τάσης καλύπτουν γενικά υψηλότερες ανάγκες σε ρεύμα σε σύγκριση με τους τυπικούς διακόπτες μινιατούρας. Η γκάμα μας εκτείνεται συνήθως από250Α έως 2500Α, καθιστώντας τα κατάλληλα για κύρια τροφοδοσία διανομής και μεγάλα βιομηχανικά φορτία.

Σε τι διαφέρουν από τις ασφάλειες;

• Με δυνατότητα επαναφοράς:Σε αντίθεση με τις ασφάλειες που πρέπει να αντικατασταθούν μετά από σφάλμα, ένα MCCB μπορεί να μηδενιστεί μετά την ενεργοποίηση.
• Δυνατότητα προσαρμογής:Τα MCCB επιτρέπουν ρυθμιζόμενες ρυθμίσεις διαδρομής (θερμική και μαγνητική), προσφέροντας ακριβή συντονισμό προστασίας που δεν μπορούν να παρέχουν οι σταθερές ασφάλειες.
• Εναλλαγή:Ένα MCCB μπορεί να χρησιμεύσει ως χειροκίνητος διακόπτης για την αποσύνδεση του ρεύματος για συντήρηση.

Τι συμβαίνει εάν χρησιμοποιήσω διακόπτη AC σε σύστημα DC;

Μην το κάνετε αυτό.Οι διακόπτες εναλλασσόμενου ρεύματος βασίζονται στο εναλλασσόμενο ρεύμα που διασχίζει το μηδέν για να σβήσουν το ηλεκτρικό τόξο. Το ρεύμα συνεχούς ρεύματος δεν διασχίζει το μηδέν, που σημαίνει ότι το τόξο δεν θα σβήσει και μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. Πρέπει να χρησιμοποιήσετε έναν διακόπτη που έχει χαρακτηριστεί ειδικά για εφαρμογές DC.

Πώς αντικαθιστάτε με ασφάλεια ένα MCCB υψηλής τάσης;

Η ασφάλεια είναι πρωταρχικής σημασίας. Ακολουθήστε αυτά τα βήματα:

1. Απενεργοποιήστε:Κλείστε το τροφοδοτικό ανάντη και επαληθεύστε τη μηδενική τάση.
2. Lockout/Tagout:Εφαρμόστε συσκευές κλειδώματος για να αποτρέψετε την τυχαία επανενεργοποίηση.
3. Αποσυνδέω:Αφαιρέστε τη γραμμή και τα καλώδια φόρτωσης (και ουδέτερο εάν υπάρχει).
4. Αντικαθιστώ:Αποσυνδέστε την παλιά μονάδα και εγκαταστήστε τη νέαΔιακόπτης κυκλώματος χυτευμένης θήκης υψηλής τάσης AC, διασφαλίζοντας ότι όλες οι συνδέσεις έχουν ροπή στρέψης σύμφωνα με τις προδιαγραφές του κατασκευαστή.
