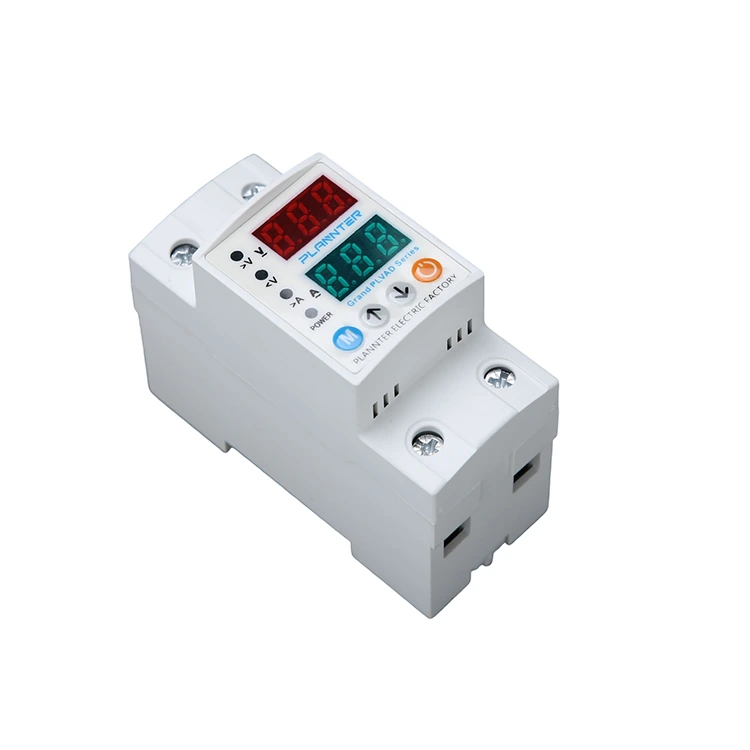

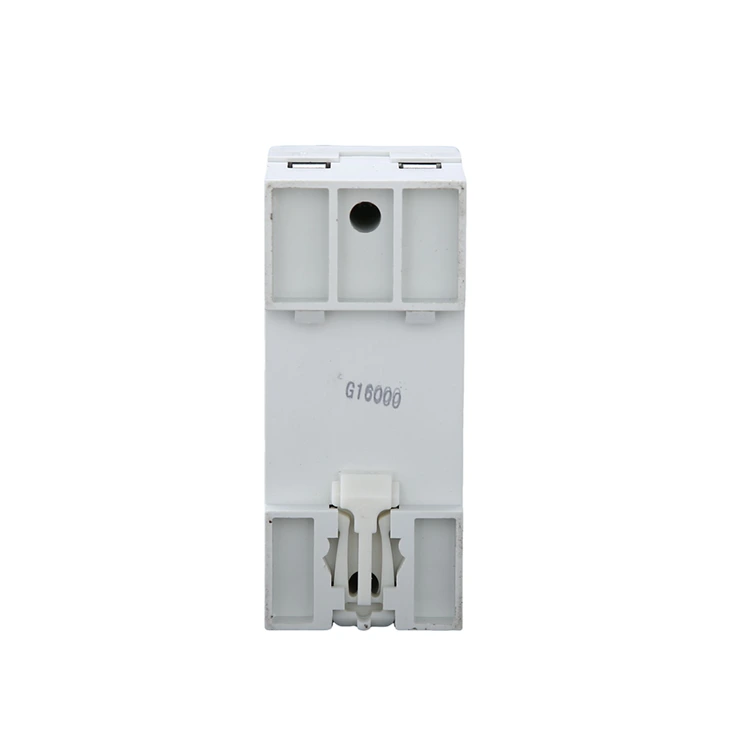

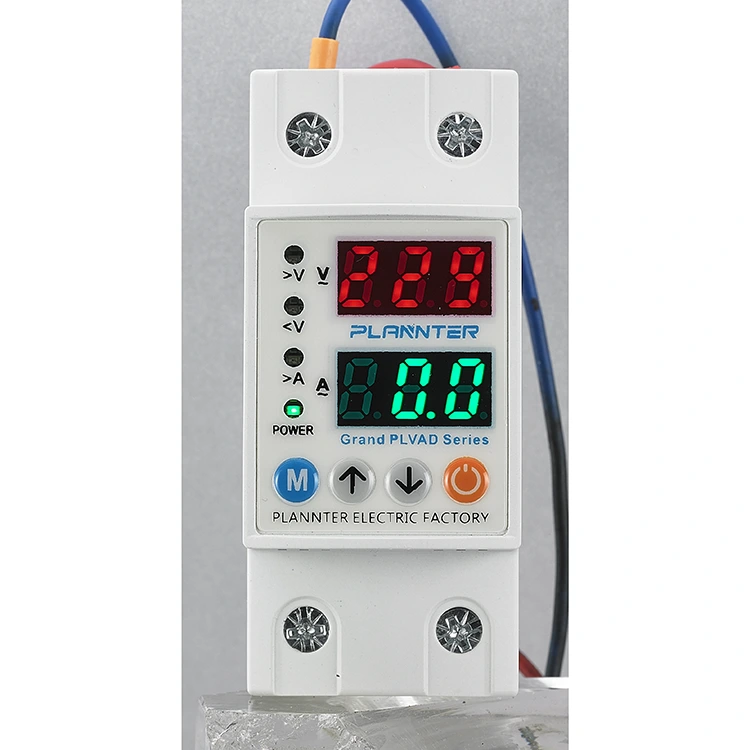

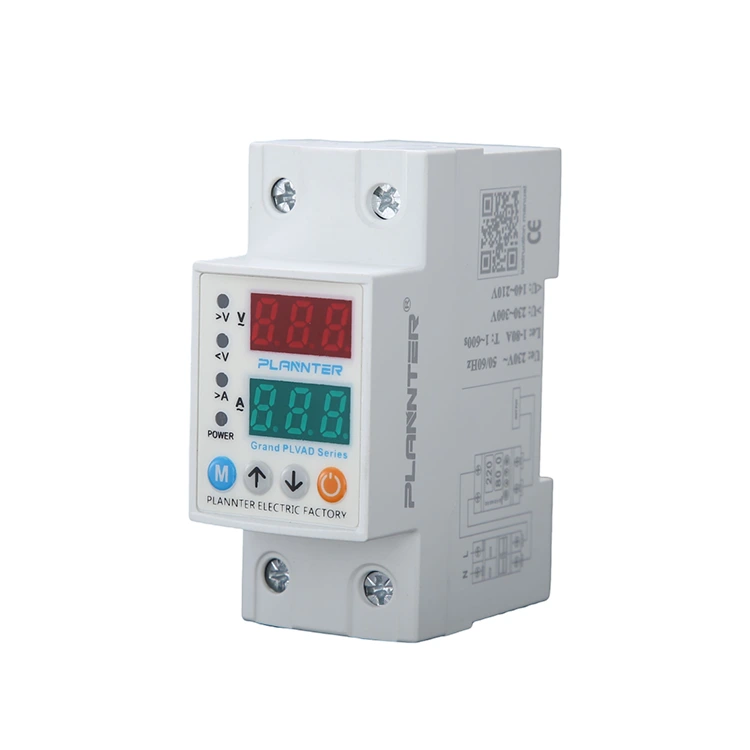

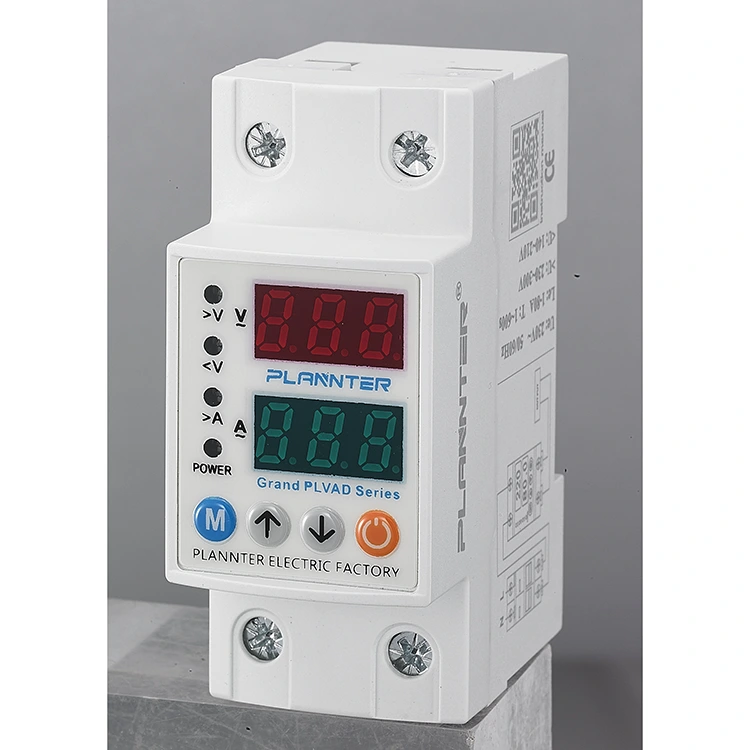

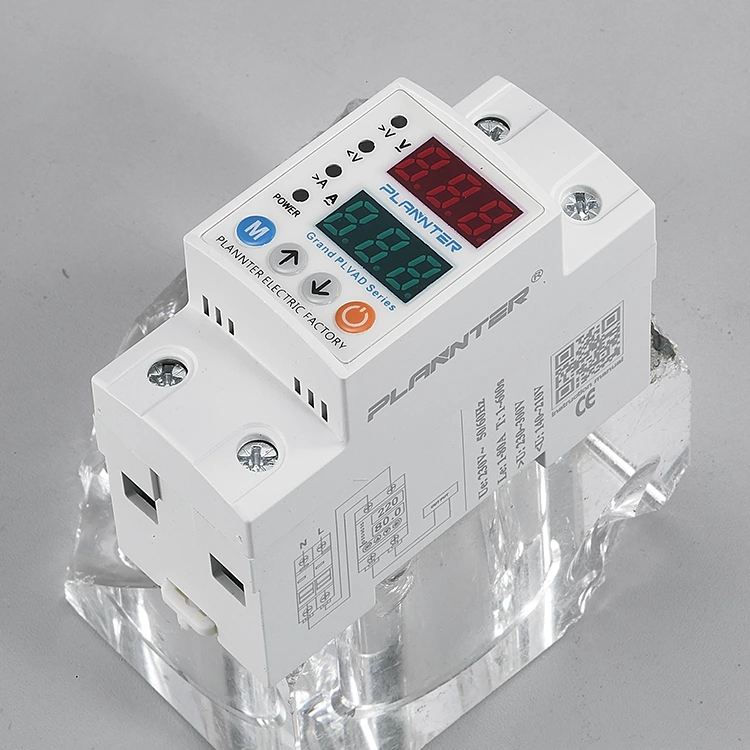

40A 63A Πάνω και κάτω προστατευτικό

Το Πουγκάο 40A 63A Πάνω και κάτω προστατευτικόείναι μια εξειδικευμένη ηλεκτρική συσκευή ασφαλείας που έχει σχεδιαστεί για να προστατεύει τα κυκλώματα και τις συνδεδεμένες συσκευές από αστάθεια τάσης. Αυτή η μονάδα που είναι τοποθετημένη σε ράγα παρακολουθεί συνεχώς την τάση της γραμμής, ονομαστική για τυπικά συστήματα 220VAC/230VAC (50/60Hz).

Αποσυνδέει αυτόματα την τροφοδοσία ρεύματος όταν τα επίπεδα τάσης υπερβαίνουν τα ασφαλή κατώφλια (υπερτάση) ή πέφτουν πολύ χαμηλά (υπό τάση), αποτρέποντας ζημιές σε κινητήρες, πλακέτες κυκλωμάτων και καλωδιώσεις. Με στιβαρό σχεδιασμό ικανό να λειτουργεί σε θερμοκρασίες από -20°C έως +55°C, εξασφαλίζει αξιόπιστη απόδοση σε διαφορετικά περιβάλλοντα.

Αρχή λειτουργίας

Η αρχή λειτουργίας του 40A 63A Over and Under Protector είναι στην πραγματικότητα η παρακολούθηση των δεδομένων τάσης. Αυτό περιλαμβάνει, για παράδειγμα, την ανίχνευση και την παρακολούθηση αισθητήρων, μονάδων ελέγχου, ηλεκτρονόμων και άλλων συνθηκών.

Αισθητήρας: Το επίπεδο τάσης μπορεί να παρακολουθηθεί σε πραγματικό χρόνο. Εάν η τάση υπερβεί ή πέσει κάτω από το προκαθορισμένο όριο μας, ο αισθητήρας στέλνει ένα σήμα στη μονάδα ελέγχου, προτρέποντάς μας να λειτουργήσουμε τη διαδικασία.

Μονάδα ελέγχου: μπορεί να λάβει σήματα από τον αισθητήρα και θα καθορίσει εάν η τάση είναι μη φυσιολογική. Εάν η τάση αναγνωριστεί ότι είναι πολύ υψηλή ή πολύ χαμηλή, η μονάδα ελέγχου θα ενεργοποιήσει προστατευτικά μέτρα.

Ρελέ: Όταν δοθεί εντολή από τη μονάδα ελέγχου, το ρελέ θα ανοίξει γρήγορα το κύκλωμα για να προστατεύσει τον εξοπλισμό από ζημιά και να αποτρέψει τη φωτιά.

Προστασία Εξοπλισμού

Τα ευαίσθητα μηχανήματα απαιτούν σταθερή ισχύ για να λειτουργήσουν σωστά. Ο40A 63A Πάνω και κάτω προστατευτικόχρησιμοποιείται ευρέως για την προστασία:

• Ιατρικός εξοπλισμός:Διασφάλιση ότι τα κρίσιμα διαγνωστικά εργαλεία δεν έχουν υποστεί ζημιά από αιχμές ρεύματος.
• Ενοργάνιση:Διατήρηση της ακρίβειας των συστημάτων ελέγχου και των αισθητήρων που βασίζονται σε σταθερή τάση.

Βιομηχανικά/Εμπορικά φορτία

Για βαρύτερες εφαρμογές, η συσκευή προσφέρει υψηλές τιμές ρεύματος για να χειριστεί σημαντικά ηλεκτρικά φορτία:

• Βαθμολογία 40Α:Κατάλληλο για τυπικά εμπορικά κυκλώματα φωτισμού και μικρότερες εγκαταστάσεις εξοπλισμού γραφείου.
• Βαθμολογία 63Α:Ιδανικό για βιομηχανικούς πίνακες διανομής, κινητήρες βαρέως τύπου και κύρια τροφοδοσία ρεύματος όπου απαιτείται μεγαλύτερη χωρητικότητα ρεύματος.

Τύπος και Μηχανισμός Προστασίας

Ο40A 63A Πάνω και κάτω προστατευτικόχρησιμοποιεί ένα έξυπνο σύστημα ελέγχου που περιλαμβάνει αισθητήρες και ρελέ για τη διαχείριση της ασφάλειας ισχύος:

• Προστασία από υπέρταση:Ανιχνεύει απότομες αυξήσεις της τάσης (π.χ. αποσύνδεση ουδέτερης γραμμής) και διακόπτει την τροφοδοσία για να αποτρέψει τους κινδύνους πυρκαγιάς και τη γήρανση της μόνωσης.
• Προστασία υπό τάση:Προσδιορίζει τις πτώσεις τάσης που μπορεί να προκαλέσουν υπερθέρμανση και ακινητοποίηση των κινητήρων, αποσυνδέοντας το φορτίο για να αποφευχθεί η εξάντληση.
• Αυτόματη ανάκτηση:Μόλις η τάση επιστρέψει σε ένα σταθερό εύρος, η μονάδα μπορεί να ξανακλείσει αυτόματα το κύκλωμα, μειώνοντας την ανάγκη για χειροκίνητη παρέμβαση και εξασφαλίζοντας συνεχή λειτουργία.

Φόντα

Παρακολούθηση τάσης σε πραγματικό χρόνο και γρήγορη αποσύνδεση: Το 40A 63A Over and Under Protector παρακολουθεί συνεχώς την τάση γραμμής κάθε μέρα, μόλις ανιχνευτεί η τάση πέρα ​​από το καθορισμένο όριο, όπως υπέρταση ή χαμηλή τάση, το προστατευτικό θα διακόψει την παροχή ρεύματος, αποφεύγοντας τις ηλεκτρικές συσκευές λόγω μόνιμης ή χαμηλής τάσης ζημιάς.

Επεκτείνετε τη διάρκεια ζωής των ηλεκτρικών συσκευών: Εάν η μακροπρόθεσμη είναι ένα σταθερό περιβάλλον τάσης, θα μειώσει τα ηλεκτρονικά εξαρτήματα λόγω κραδασμών τάσης που προκαλούνται από ζημιά και γήρανση, μπορεί να σταθεροποιήσει την παροχή ρεύματος και να μειώσει τις διακυμάνσεις, για να παρατείνει τη συνολική διάρκεια ζωής του εξοπλισμού.

Προστασία εξοπλισμού: όπως υπολογιστές, ιατρικός εξοπλισμός, όργανα και συστήματα ελέγχου απαιτούν ακρίβεια υψηλής τάσης. Εάν εντοπιστεί μη φυσιολογική τάση, θα διακοπεί η παροχή ρεύματος για να αποφευχθεί η απώλεια δεδομένων του εξοπλισμού.

Υψηλή απόδοση ασφάλειας και προστασίας: όταν μια ξαφνική αύξηση της τάσης μπορεί να οδηγήσει σε υπερθέρμανση του καλωδίου, βραχυκύκλωμα ή πυρκαγιά, το 40A 63A Over and Under Protector διακόπτει έγκαιρα την παροχή ρεύματος τη στιγμή της υπέρτασης, μειώνει τον κίνδυνο ηλεκτρικών πυρκαγιών και βελτιώνει την ασφάλεια της ηλεκτρικής ενέργειας.

FAQ

Πώς ρυθμίζω τα όρια τάσης;

Η μονάδα διαθέτει ρυθμιζόμενες ρυθμίσεις, επιτρέποντάς σας να βαθμονομήσετε τα κατώφλια υπέρτασης και χαμηλής τάσης ώστε να ταιριάζουν με τις συγκεκριμένες απαιτήσεις των συνδεδεμένων συσκευών σας.

Τι είναι η δυνατότητα "αυτόματη ανάκτηση";

Αφού αποκατασταθεί ένα σφάλμα και επιστρέψει η τάση σε ένα ασφαλές εύρος, το 40A 63A Over and Under Protector μπορεί να επαναφέρει αυτόματα την τροφοδοσία, μειώνοντας την ανάγκη για μη αυτόματη επαναφορά και διασφαλίζοντας τη συνέχεια.

Ποια είναι η διαφορά μεταξύ 40Α και 63Α;

Αυτό αναφέρεται στην ονομαστική χωρητικότητα ρεύματος. Ένα μοντέλο 63Α μπορεί να χειριστεί μεγαλύτερο ηλεκτρικό φορτίο (περισσότερες συσκευές) από ένα μοντέλο 40Α. Επιλέξτε με βάση το συνολικό συνδεδεμένο φορτίο σας.

Αυτό προστατεύει από κεραυνούς;

Αυτή η συσκευή έχει σχεδιαστεί για προστασία από υπερβολική/υπό τάση. Για πλήρη ασφάλεια έναντι άμεσου κεραυνού, συνιστάται η χρήση αυτού του προστατευτικού σε συνδυασμό με μια ειδική συσκευή προστασίας από υπερτάσεις (SPD).

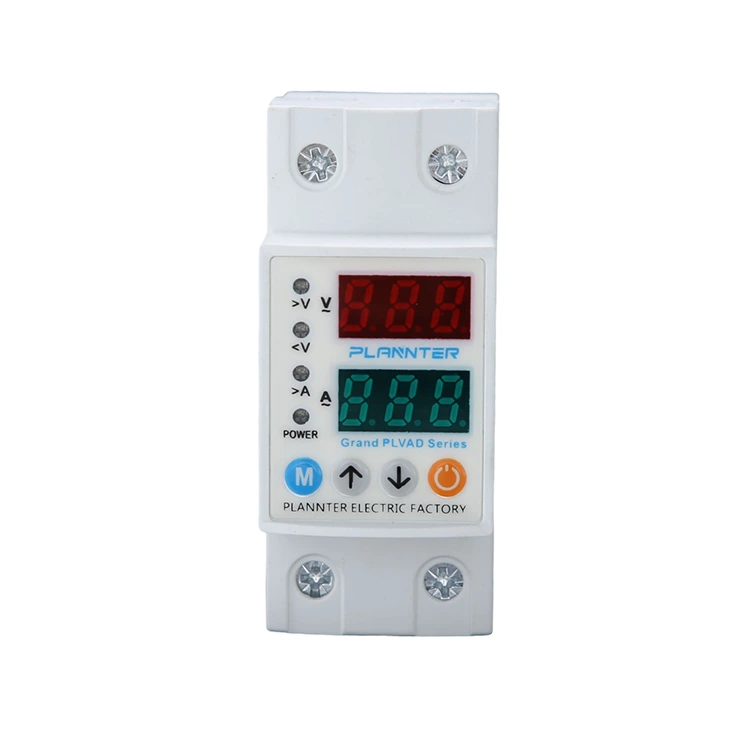

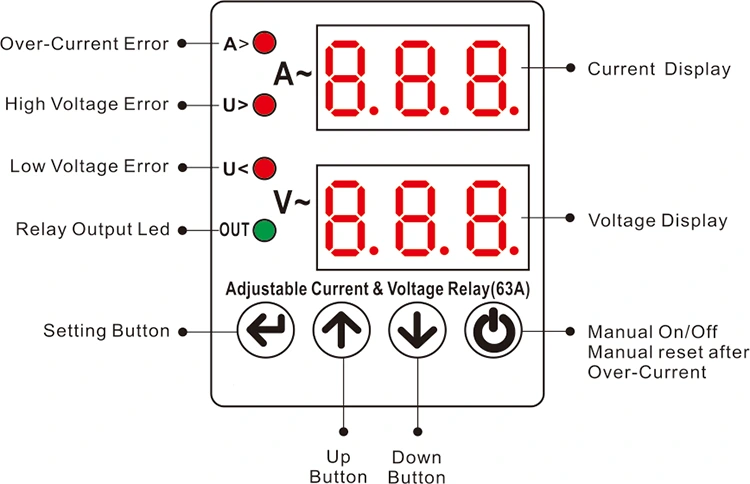

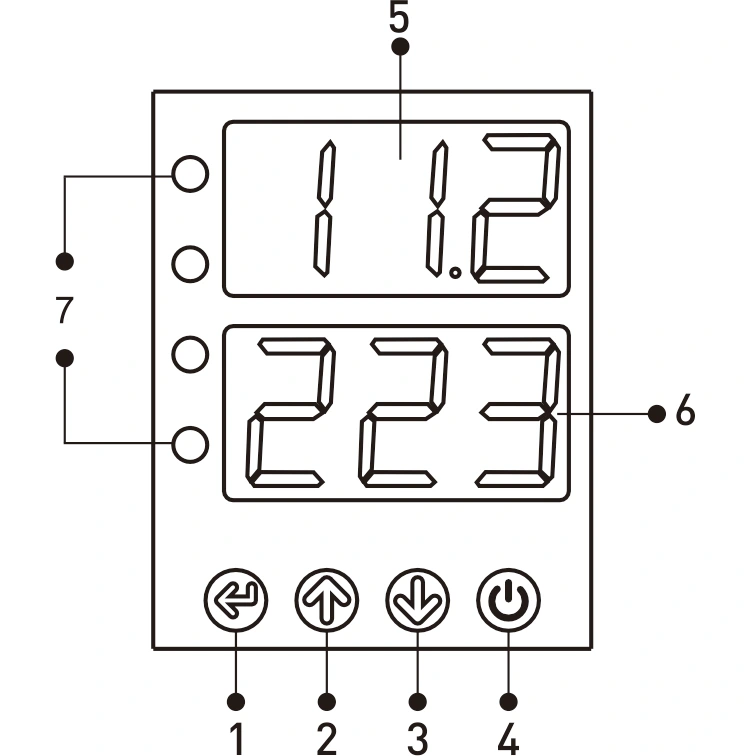

Οθόνη και κουμπιά

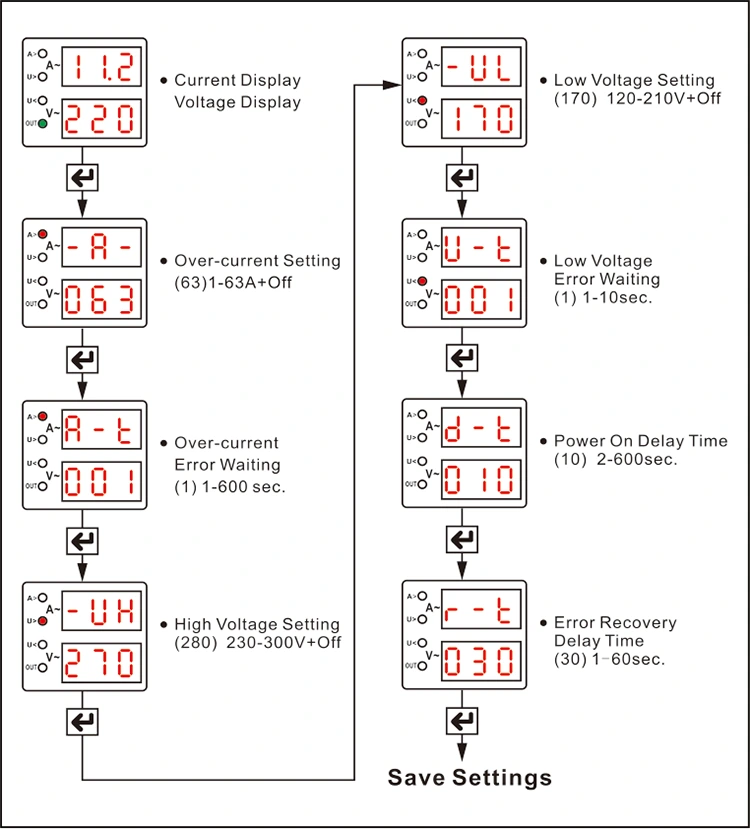

1 - Κουμπί SET: Αυτό το κουμπί χρησιμοποιείται για αποθήκευση μετά τη ρύθμιση/αλλαγή των τιμών υπερβολικού ρεύματος και των τιμών ρύθμισης υψηλής/χαμηλής τάσης και σφάλματος

χρόνος αναμονής.

2 - Κουμπί UP: Αυξήστε την απαιτούμενη τιμή.

3 - Κουμπί Down: Μειώστε την απαιτούμενη τιμή.

4 - Κουμπί χειροκίνητης ενεργοποίησης/απενεργοποίησης: Χρησιμοποιείται για χειροκίνητη ενεργοποίηση ή απενεργοποίηση της εξόδου της συσκευής. Όταν η έξοδος είναι απενεργοποιημένη, η οθόνη θα εμφανίσει "OFF" και η συσκευή δεν θα μπορεί να πραγματοποιήσει αυτόματη επαναφορά. Πατήστε ξανά το κουμπί για να ενεργοποιήσετε ξανά τη συσκευή και να συνεχίσετε την κανονική λειτουργία (υπό την προϋπόθεση ότι δεν υπάρχει υπάρχον σφάλμα).

5 - Τρέχουσα οθόνη

1η ομάδα ενδείξεων: Υπό κανονική λειτουργία, αυτή η οθόνη εμφανίζει την τιμή της τάσης εισόδου (κεντρικού δικτύου). Η οθόνη παραμένει σταθερά φωτισμένη όταν δεν υπάρχει σφάλμα και θα αναβοσβήνει εάν παρουσιαστεί σφάλμα υψηλής ή χαμηλής τάσης. Κατά τη διάρκεια του προγραμματισμού, η οθόνη δείχνει τις σχετικές τιμές παραμέτρων που ρυθμίζονται, όπως υπερένταση, κατώφλια υψηλής/χαμηλής τάσης, καθυστέρηση σφάλματος και χρόνους καθυστέρησης επαναφοράς.

6 - Ένδειξη τάσης

2η Ομάδα εμφάνισης: Κατά την κανονική λειτουργία, αυτή η ενότητα εμφανίζει την τρέχουσα τιμή. Η οθόνη παραμένει σταθερά αναμμένη όταν το σύστημα λειτουργεί κανονικά και αναβοσβήνει σε περίπτωση σφάλματος υπερβολικού ρεύματος. Κατά τη διαδικασία προγραμματισμού, εμφανίζει την αριθμητική τιμή της αντίστοιχης παραμέτρου προγράμματος.

7 - Ενδείξεις LED:

A>: Ανάβει όταν ανιχνευτεί σφάλμα υπερβολικού ρεύματος.

V>: Ανάβει όταν παρουσιαστεί σφάλμα υψηλής τάσης.

V<: Ανάβει όταν παρουσιαστεί σφάλμα χαμηλής τάσης.

Έξοδος: Ανάβει όταν η συσκευή ξεκινά τη λειτουργία εξόδου.

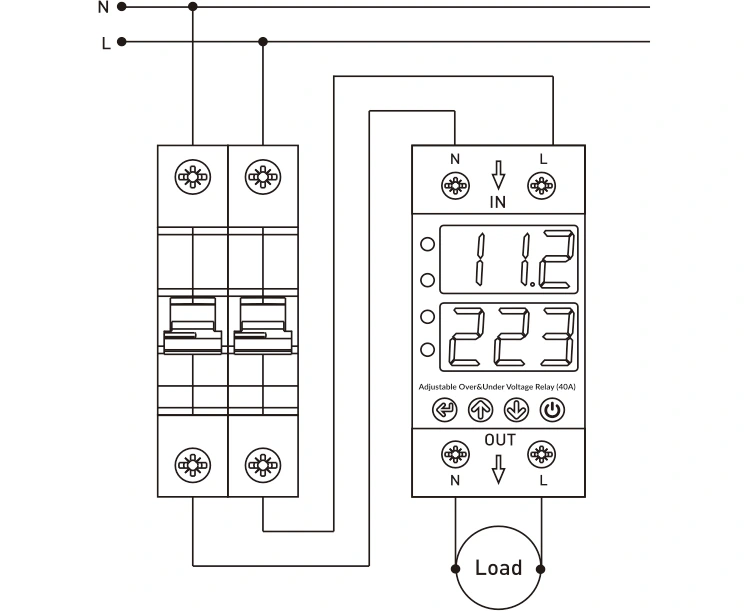

Διάγραμμα σύνδεσης

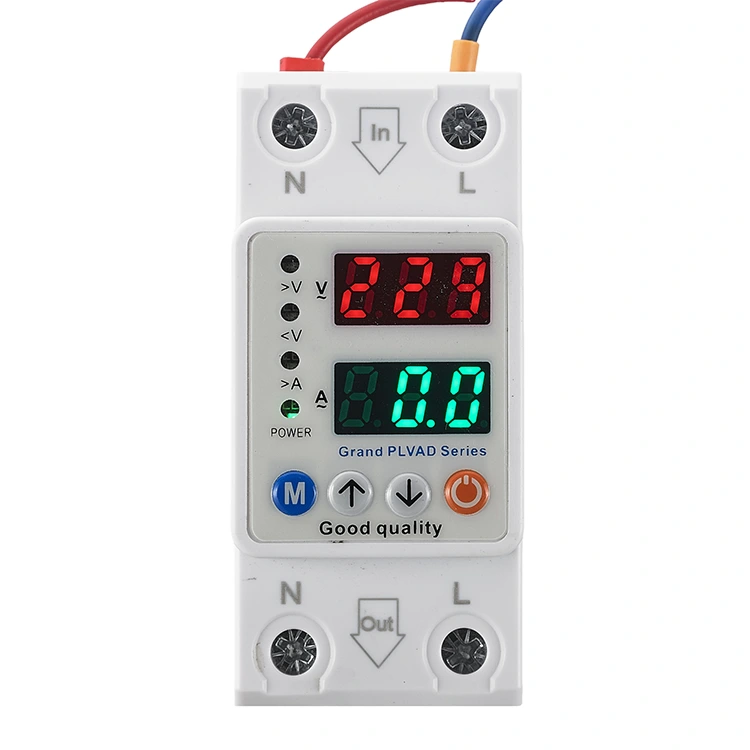

Τα καλώδια ουδέτερου και φάσης από το δίκτυο πρέπει να συνδέονται στους ακροδέκτες "N" και "L" που επισημαίνονται ως "Είσοδος" στη συσκευή.

Τα καλώδια ουδέτερου και φάσης του εξοπλισμού που προορίζονται να προστατεύονται από υπερβολική ή λιγότερη τάση θα πρέπει να συνδέονται στους ακροδέκτες "N" και "L" κάτω από το τμήμα "Έξοδος" της συσκευής.

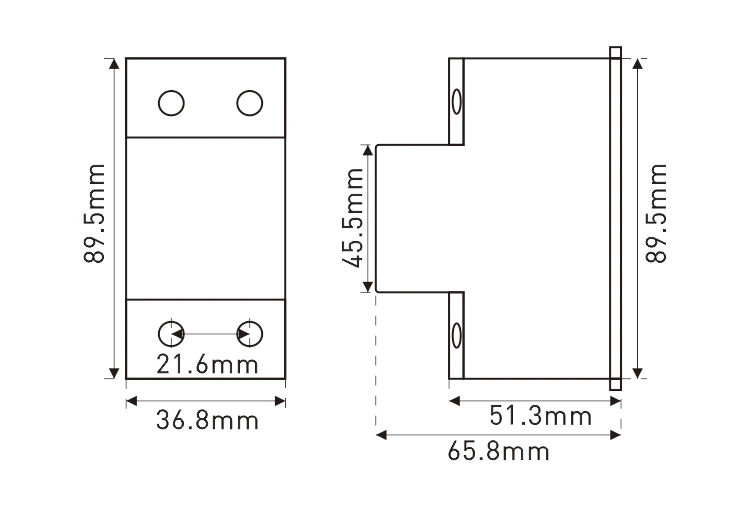

Διαστάσεις
