Πώς οι πλαστικοί μικροσκοπικοί διακόπτες υποστηρίζουν ασφαλέστερη καλωδίωση στο σπίτι

Καθώς τα οικιακά ηλεκτρικά συστήματα γίνονται πιο πολύπλοκα,Πλαστικοί διακόπτες μινιατούραςπαραμένουν ένα σημαντικό μέρος της προστασίας του κυκλώματος, βοηθώντας στη διαχείριση των κινδύνων υπερέντασης και υποστηρίζοντας την οργανωμένη οικιακή καλωδίωση.

Από τις συσκευές κουζίνας και τον εξοπλισμό οικιακού γραφείου μέχρι τις αντλίες θερμότητας και τη φόρτιση ηλεκτρικών οχημάτων, τα σύγχρονα νοικοκυριά χρησιμοποιούν ηλεκτρική ενέργεια με περισσότερους τρόπους από ποτέ. Αυτές οι αλλαγές επηρεάζουν τον τρόπο με τον οποίο σχεδιάζονται οι οικιακές πίνακες διανομής, πώς διαχωρίζονται τα κυκλώματα και πώς σχεδιάζεται η ηλεκτρική προστασία. Η πρόκληση δεν είναι απλώς η παροχή περισσότερης ενέργειας, αλλά η διασφάλιση ότι οι καλωδιώσεις και οι προστατευτικές συσκευές είναι κατάλληλες για τα φορτία που εξυπηρετούν.

Γιατί η οικιακή καλωδίωση χρειάζεται καλύτερη προστασία κυκλώματος

Η ηλεκτρική καλωδίωση έχει σχεδιαστεί για να μεταφέρει ένα συγκεκριμένο εύρος ρεύματος υπό καθορισμένες συνθήκες εγκατάστασης. Όταν το ρεύμα υπερβαίνει το επιτρεπόμενο επίπεδο, οι αγωγοί μπορεί να υπερθερμανθούν, προκαλώντας δυνητικά ζημιά στη μόνωση και αυξάνοντας τον κίνδυνο πυρκαγιάς.

Υπερφορτώσεις μπορεί να αναπτυχθούν όταν λειτουργούν πάρα πολλές συσκευές σε ένα κύκλωμα ή όταν ο εξοπλισμός αντλεί περισσότερο ρεύμα από αυτό που σχεδιάστηκε να μεταφέρει το κύκλωμα. Τα βραχυκυκλώματα δημιουργούν μια διαφορετική αλλά δυνητικά πιο σοβαρή κατάσταση, επιτρέποντας σε ένα μεγάλο ρεύμα να ρέει μέσω μιας ακούσιας διαδρομής.

Οι διακόπτες κυκλώματος βοηθούν στην αντιμετώπιση αυτών των κινδύνων διακόπτοντας το ρεύμα όταν ξεπερνιούνται οι καθορισμένες συνθήκες λειτουργίας. Σε αντίθεση με μια ασφάλεια, ένας διακόπτης κυκλώματος με δυνατότητα επαναφοράς μπορεί γενικά να επιστραφεί σε λειτουργία αφού εντοπιστεί και διορθωθεί η αιτία της διακοπής.

Αυτό δεν σημαίνει ότι κάθε ηλεκτρική βλάβη μπορεί να αποτραπεί μόνο από έναν τυπικό διακόπτη. Η προστασία γείωσης, η προστασία από σφάλματα τόξου, η προστασία από υπερτάσεις και η κατάλληλη γείωση εξυπηρετούν διαφορετικούς σκοπούς και μπορεί επίσης να απαιτούνται, ανάλογα με την εγκατάσταση και τους τοπικούς ηλεκτρικούς κώδικες.

ΠωςΠλαστικοί διακόπτες μινιατούραςΤαιριάζει σε μοντέρνα σπίτια

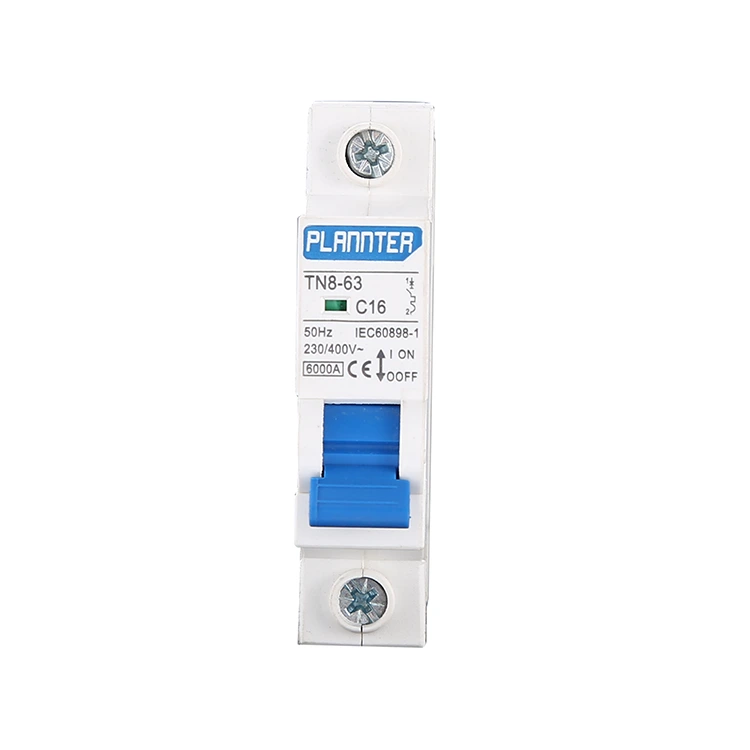

Οι μικροσκοπικοί διακόπτες κυκλώματος εγκαθίστανται συνήθως σε πίνακες διανομής για την προστασία μεμονωμένων κυκλωμάτων διακλάδωσης. Το πλαστικό περίβλημα παρέχει ηλεκτρική μόνωση γύρω από τα εσωτερικά εξαρτήματα, ενώ ο μηχανισμός μεταγωγής και οι επαφές εκτελούν τη λειτουργία διακοπής κυκλώματος.

Το υλικό του περιβλήματος είναι μόνο ένα μέρος του σχεδιασμού ασφαλείας. Οι θερμικές του ιδιότητες, η αντίσταση στη φλόγα, η μηχανική αντοχή, η συνοχή των διαστάσεων και η συμβατότητα με τα εσωτερικά εξαρτήματα επηρεάζουν την απόδοση του προϊόντος.

Η συμπαγής κατασκευή βοηθά επίσης στην οργάνωση πολλαπλών κυκλωμάτων σε περιορισμένο χώρο πίνακα. Αυτό γίνεται όλο και πιο σημαντικό καθώς οι οικιακές εγκαταστάσεις φιλοξενούν πρόσθετες συσκευές, συσκευές παρακολούθησης και εξοπλισμό διαχείρισης ενέργειας.

Αυτά τα χαρακτηριστικά πρέπει να αξιολογούνται από κοινού. Ένα συμπαγές περίβλημα από μόνο του δεν καθορίζει εάν ένας διακόπτης είναι κατάλληλος για ένα συγκεκριμένο κύκλωμα.

Τι συμβαίνει όταν ένα κύκλωμα υπερφορτώνεται;

Σκεφτείτε μια κουζίνα όπου λειτουργούν ταυτόχρονα βραστήρας, φούρνος μικροκυμάτων, τοστιέρα και άλλες συσκευές. Εάν η συνδυασμένη απαίτησή τους υπερβαίνει την επιτρεπόμενη χωρητικότητα του κυκλώματος, ο διακόπτης μπορεί να απενεργοποιηθεί.

Η διακοπή μπορεί να είναι ενοχλητική, αλλά σηματοδοτεί επίσης ότι το κύκλωμα έχει αντιμετωπίσει μια μη φυσιολογική κατάσταση λειτουργίας. Η σωστή απάντηση είναι να προσδιορίσετε την αιτία αντί να επαναφέρετε επανειλημμένα τη συσκευή.

Διάφορα ζητήματα μπορεί να συμβάλουν σε επαναλαμβανόμενες αποδράσεις:

Ένας διακόπτης δεν πρέπει ποτέ να αντικατασταθεί με ένα μοντέλο υψηλότερου ρεύματος απλώς και μόνο για να σταματήσει η ενόχληση. Η αντικατάσταση πρέπει να είναι συμβατή με την καλωδίωση, τον σχεδιασμό του κυκλώματος και τις ισχύουσες απαιτήσεις προστασίας.

Η σύνδεση μεταξύ της ηλεκτροδότησης του σπιτιού και της ηλεκτρικής ασφάλειας

Η ηλεκτροδότηση των κατοικιών αλλάζει τις απαιτήσεις που τίθενται σε υπάρχουσες ηλεκτρικές υποδομές. Οι αντλίες θερμότητας, οι φορτιστές ηλεκτρικών οχημάτων, το επαγωγικό μαγείρεμα και η αποθήκευση μπαταριών μπορούν να επιφέρουν σημαντικά πρόσθετα φορτία.

Τον Ιούνιο του 2026, η ABB τόνισε τη διαχείριση φορτίου, την προστασία κυκλώματος, την αρθρωτή εγκατάσταση και την αλλαγή των απαιτήσεων ηλεκτροδότησης κατοικιών ως σημαντικά ζητήματα στον ηλεκτρικό σχεδιασμό. Αυτές οι εξελίξεις δείχνουν γιατί ο σχεδιασμός κυκλωμάτων πρέπει να λαμβάνει υπόψη τόσο την τρέχουσα ζήτηση όσο και τις πιθανές μελλοντικές προσθήκες.

Η έκδοση του 2026 του Εθνικού Ηλεκτρικού Κώδικα των ΗΠΑ αντιμετωπίζει επίσης τις εξελισσόμενες απαιτήσεις ηλεκτρικής εγκατάστασης και τα συστήματα διαχείρισης ενέργειας. Οι διατάξεις του αφορούν εγκαταστάσεις που διέπονται από αυτόν τον κώδικα, αν και η τοπική υιοθέτηση και οι ισχύουσες απαιτήσεις διαφέρουν ανάλογα με τη δικαιοδοσία.

Καθώς η ζήτηση των νοικοκυριών αυξάνεται, ένας υπάρχων πίνακας διανομής μπορεί να απαιτεί επαγγελματική αξιολόγηση πριν από τη σύνδεση νέου εξοπλισμού. Η προσθήκη περισσότερων διακοπτών δεν αυξάνει αυτόματα τη χωρητικότητα της εισερχόμενης παροχής, των ράβδων διαύλου ή της υπάρχουσας καλωδίωσης.

Γιατί η ποιότητα των υλικών έχει σημασία στην κατασκευή θραυστών

Το πλαστικό χρησιμοποιείται ευρέως σε περιβλήματα ηλεκτρικού εξοπλισμού επειδή τα κατάλληλα πολυμερή μηχανικής μπορούν να παρέχουν μόνωση, σταθερότητα διαστάσεων και αντοχή στη θερμότητα. Ωστόσο, δεν έχουν όλα τα πλαστικά τα ίδια χαρακτηριστικά απόδοσης.

Η επιλογή του υλικού πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, την αναμενόμενη μηχανική καταπόνηση, τη διαδικασία κατασκευής και τα σχετικά πρότυπα προϊόντος. Το περίβλημα πρέπει επίσης να διατηρεί τις προβλεπόμενες ιδιότητές του σε κανονικές συνθήκες λειτουργίας.

Η κατασκευαστική συνέπεια είναι εξίσου σημαντική. Οι διακυμάνσεις στις διαστάσεις του καλουπιού μπορεί να επηρεάσουν την εφαρμογή του συγκροτήματος, ενώ οι ασυνέπειες στην τοποθέτηση των εσωτερικών εξαρτημάτων μπορεί να επηρεάσουν τη λειτουργία του μηχανισμού μεταγωγής.

Επομένως, ο ποιοτικός έλεγχος εκτείνεται πέρα ​​από τον έλεγχο της εξωτερικής εμφάνισης. Οι σχετικοί έλεγχοι μπορεί να περιλαμβάνουν επιθεώρηση διαστάσεων, μηχανική λειτουργία, ηλεκτρική απόδοση, δοκιμή αύξησης της θερμοκρασίας και επαλήθευση σε σχέση με τα ισχύοντα πρότυπα προϊόντος.

Το ακριβές πρόγραμμα δοκιμής εξαρτάται από το σχεδιασμό του προϊόντος και τα πρότυπα σύμφωνα με τα οποία αξιολογείται ο διακόπτης.

Πρακτικοί έλεγχοι κατά την επιλογή προστασίας κυκλώματος

Η επιλογή ενός διακόπτη απαιτεί αντιστοίχιση της συσκευής με την ηλεκτρική εγκατάσταση αντί να επιλέγεται μόνο με βάση το μέγεθος ή την εμφάνιση.

Ονομαστικό ρεύμα και χωρητικότητα αγωγού: Η επιλεγμένη ονομαστική ικανότητα πρέπει να προστατεύει τους εγκατεστημένους αγωγούς υπό τις ισχύουσες συνθήκες σχεδιασμού.

Ονομαστική τάση και συχνότητα: Η συσκευή πρέπει να είναι κατάλληλη για το ηλεκτρικό σύστημα στο οποίο θα λειτουργεί.

Ικανότητα θραύσης: Η ονομαστική ικανότητα διακοπής του ρεύματος βραχυκυκλώματος πρέπει να πληροί τις απαιτήσεις της εγκατάστασης.

Διαμόρφωση πόλων: Ο αριθμός των πόλων και η διάταξη μεταγωγής πρέπει να ταιριάζουν με τη σχεδίαση του κυκλώματος. Μια μονοπολική συσκευή δεν είναι αυτόματα κατάλληλη για κάθε διαμόρφωση τροφοδοσίας.

Ισχύοντα πρότυπα: Οι σημάνσεις προϊόντων, η τεκμηρίωση δοκιμών και η πιστοποίηση θα πρέπει να ελέγχονται σε σχέση με τις απαιτήσεις της προβλεπόμενης αγοράς.

Συμβατότητα πάνελ: Οι ρυθμίσεις τοποθέτησης, οι συνδέσεις ακροδεκτών, τα κενά και οι απαιτήσεις του περιβλήματος πρέπει να ληφθούν υπόψη πριν από την εγκατάσταση.

Αυτοί οι έλεγχοι είναι ιδιαίτερα σημαντικοί κατά την αναβάθμιση παλαιότερων κατοικιών. Η υπάρχουσα καλωδίωση, η διαθέσιμη χωρητικότητα τροφοδοσίας και η κατάσταση του πίνακα διανομής ενδέχεται να περιορίσουν τις βελτιώσεις που μπορούν να γίνουν με ασφάλεια.

Οι διακόπτες κυκλώματος αποτελούν μέρος ενός ευρύτερου συστήματος ασφαλείας

Η αποτελεσματική ηλεκτρική προστασία εξαρτάται από πολλά μέτρα που συνεργάζονται. Το σωστό μέγεθος καλωδίων, οι ασφαλείς τερματισμοί, οι κατάλληλες προστατευτικές συσκευές, η σωστή γείωση και η συμμόρφωση με τους τοπικούς ηλεκτρικούς κώδικες συμβάλλουν στην ασφαλέστερη λειτουργία.

Ένας μικροσκοπικός διακόπτης κυκλώματος δεν μπορεί να αντισταθμίσει τις κακές πρακτικές καλωδίωσης ή να αντικαταστήσει κάθε άλλη μορφή ηλεκτρικής προστασίας. Ούτε ένας απενεργοποιημένος διακόπτης δείχνει πάντα ότι η ίδια η συσκευή είναι ελαττωματική. Η υποκείμενη αιτία πρέπει να διερευνηθεί πριν το κύκλωμα επιστρέψει σε λειτουργία.

Για τους ιδιοκτήτες σπιτιού, το πιο χρήσιμο βήμα είναι να κανονίσουν πιστοποιημένο ηλεκτρικό έλεγχο όταν τα κυκλώματα διακόπτονται επανειλημμένα, η καλωδίωση δείχνει σημάδια ζημιάς ή σχεδιάζεται νέος εξοπλισμός υψηλής ζήτησης.

Κοιτάζοντας μπροστά: Η ασφαλέστερη καλωδίωση ξεκινά με τη σχεδίαση ήχου

Καθώς τα κτίρια κατοικιών ενσωματώνουν περισσότερες ηλεκτρικές συσκευές και ενεργειακές τεχνολογίες, οι βασικές αρχές της προστασίας του κυκλώματος παραμένουν αμετάβλητες: τα ηλεκτρικά φορτία πρέπει να αξιολογούνται σωστά, οι αγωγοί πρέπει να προστατεύονται επαρκώς και ο προστατευτικός εξοπλισμός πρέπει να είναι κατάλληλος για την εγκατάσταση.

Πλαστικοί διακόπτες μινιατούραςσυνεχίζουν να διαδραματίζουν σημαντική λειτουργία σε πολλά συστήματα διανομής χαμηλής τάσης, συνδυάζοντας συμπαγή κατασκευή με προστασία από υπερένταση. Η αποτελεσματικότητά τους εξαρτάται από τον κατάλληλο σχεδιασμό του προϊόντος, τους συνεπείς ελέγχους κατασκευής, τη σωστή επιλογή και τη σωστή εγκατάσταση.

Για την Zhejiang Pugao Electric Power Co., Ltd. (Pugao), της οποίας η γκάμα ηλεκτρικών προϊόντων χαμηλής τάσης περιλαμβάνει εξοπλισμό προστασίας κυκλώματος και διανομής ισχύος, αυτές οι αρχές αποτελούν μέρος του ευρύτερου τεχνικού πλαισίου που περιβάλλει την ηλεκτρική ασφάλεια των κατοικιών. Καθώς οι απαιτήσεις οικιακής καλωδίωσης εξελίσσονται, το πιο σημαντικό ζήτημα παραμένει ο ασφαλής συντονισμός κάθε εξαρτήματος εντός του ηλεκτρικού συστήματος.
