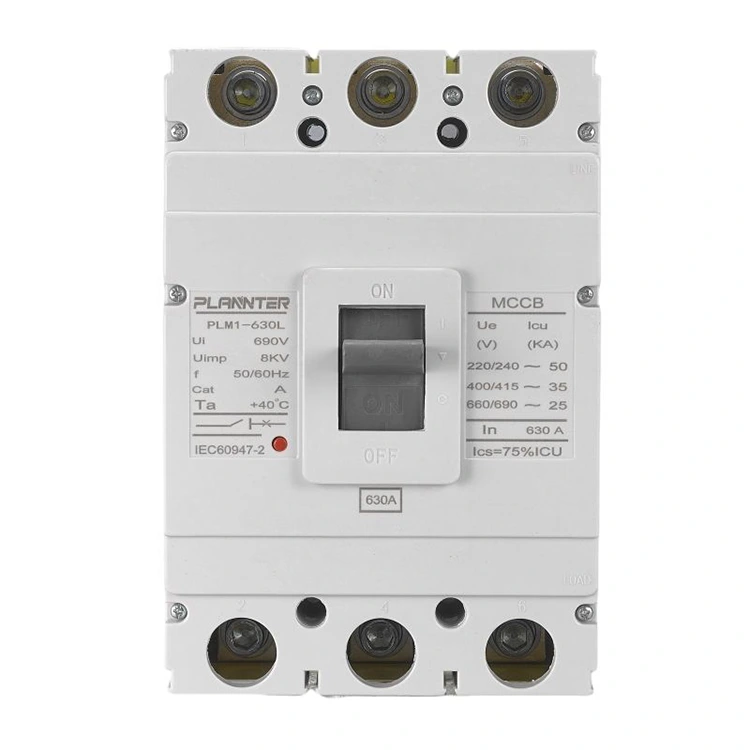

Βιομηχανικός διακόπτης θήκης AC

Ως κορυφαίοςπρομηθευτής Κίναςμε 14 χρόνια αριστείας στην κατασκευή, η PUGAO (Plannter Electric) προσφέρειΒιομηχανικός διακόπτης θήκης ACΣειρά 630A. Σχεδιασμένος για διανομή ισχύος βαρέως τύπου, αυτός ο διακόπτης συνδυάζει την υψηλή ικανότητα θραύσης με την αυστηρή ανθεκτικότητα για την προστασία ηλεκτρικών υποδομών μεγάλης κλίμακας.

Τι είναι ένας βιομηχανικός διακόπτης θήκης AC;

ΟΒιομηχανικός διακόπτης θήκης ACείναι μια προστατευτική συσκευή μεγάλης χωρητικότητας που έχει σχεδιαστεί για να χειρίζεται φορτία υψηλού ρεύματος ενώ παρέχει ακριβή άμυνα έναντι υπερφορτώσεων και βραχυκυκλωμάτων. Λειτουργεί ως η κύρια πύλη ασφαλείας στα βιομηχανικά δίκτυα, διασφαλίζοντας ότι ο εξοπλισμός κατάντη παραμένει προστατευμένος ακόμη και υπό ακραίες συνθήκες σφάλματος.

Σχέδιο θήκης: Ανώτερη μόνωση & ανθεκτικότητα

• Χυτευμένο περίβλημα:Κατασκευασμένο με σύνθετα υλικά υψηλής αντοχής, επιβραδυντικά φλόγας που παρέχουν εξαιρετική διηλεκτρική αντοχή.
• Συμπαγές ίχνος:Ο βελτιστοποιημένος σχεδιασμός επιτρέπει την εγκατάσταση υψηλής πυκνότητας μέσα σε πίνακες διανομής και ηλεκτρικά ντουλάπια χωρίς να διακυβεύεται η θερμική απαγωγή.
• Περιβαλλοντική Ανθεκτικότητα:Η θήκη είναι σφραγισμένη για να προστατεύει τον εσωτερικό μηχανισμό από βιομηχανική σκόνη, υγρασία και χημικούς ατμούς.

Τρέχουσες αξιολογήσεις: Βελτιστοποιημένη για βαριά φορτία

ΜαςΒιομηχανικός διακόπτης θήκης ACέχει σχεδιαστεί ειδικά για εφαρμογές υψηλής ζήτησης:

• Βαθμολογημένο τρέχον:630A, ιδανικό για πίνακες διανομής και μεγάλα μηχανήματα.
• Ικανότητα θραύσης:Διαθέτει υψηλό Ics (ονομαστική χωρητικότητα θραύσης σέρβις) 50 kA και Icu (τελική χωρητικότητα θραύσης) 65 kA, διασφαλίζοντας ότι η μονάδα παραμένει σε λειτουργία ακόμη και μετά από διακοπή σοβαρών βλαβών.
• Σταθερή λειτουργία:Βαθμονομημένο ώστε να παραμένει σταθερό στο 1,05 φορές το ονομαστικό ρεύμα για να αποτρέπει την ενόχληση σε πολυσύχναστα βιομηχανικά περιβάλλοντα.

Μηχανισμός: Precision & Rapid Response

Ο εσωτερικός μηχανισμός τουΒιομηχανικός διακόπτης θήκης ACέχει σχεδιαστεί τόσο για ακρίβεια όσο και για μακροζωία:

• Ρυθμιζόμενο στιγμιαίο ταξίδι:Οι ρυθμίσεις μαγνητικού ταξιδιού (Im) μπορούν να ρυθμιστούν από 3,15 kA έως 6,3 kA για να ταιριάζουν με συγκεκριμένες σύνθετες αντιστάσεις γραμμής.
• Εξαιρετικά γρήγορη διακοπή:Δυνατότητα σβέσης τόξων και αποσύνδεσης κυκλωμάτων εντός 20 ms κατά τη διάρκεια ενός συμβάντος βραχυκυκλώματος.
• Δοκιμασμένο αντοχής:Επιβεβαιώθηκε για μηχανική διάρκεια ζωής 20.000 λειτουργιών και ηλεκτρική διάρκεια ζωής 5.000 κύκλων με πλήρες φορτίο 630Α.
• Αντοχή σε σύντομο χρονικό διάστημα:Μπορεί να αντέξει παλμούς υψηλού ρεύματος 55 kA για 1 δευτερόλεπτο, παρέχοντας εξαιρετική δυναμική και θερμική σταθερότητα.

Βασικά Χαρακτηριστικά και Χαρακτηριστικά

ΟΒιομηχανικός διακόπτης θήκης ACΗ σειρά 630A έχει κατασκευαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις της σύγχρονης υποδομής. Από τη μηχανική ακριβείας έως την αρθρωτή ευελιξία, αυτά τα χαρακτηριστικά διασφαλίζουν ότι τα ηλεκτρικά σας συστήματα παραμένουν ασφαλή, αποτελεσματικά και συμβατά με τα διεθνή πρότυπα.

1. Υψηλή ικανότητα διακοπής

ΜαςΒιομηχανικός διακόπτης θήκης ACέχει σχεδιαστεί για τη διαχείριση ακραίων ηλεκτρικών βλαβών χωρίς αστοχία.

• Απόδοση Icu/Ics:Φτάνοντας έως και 65 kA τελική ικανότητα θραύσης, με ικανότητα διακοπής λειτουργίας (Ics) να διατηρείται στα 50 kA.
• Λανθασμένη απομόνωση:Σβήνει γρήγορα τα τόξα εντός 20 ms για να αποτρέψει τη ζημιά στα κατάντη βιομηχανικά μηχανήματα.

2. Προσαρμόσιμες ρυθμίσεις ταξιδιού

Η ευελιξία είναι το κλειδί στα βιομηχανικά περιβάλλοντα. ΟΒιομηχανικός διακόπτης θήκης ACεπιτρέπει τη λεπτομέρεια για την αποφυγή ενόχλησης ενεργοποίησης, διατηρώντας παράλληλα ένα σταθερό προστατευτικό φράγμα.

• Ρύθμιση υπερφόρτωσης:Σταθερή λειτουργία σε ονομαστικό ρεύμα 1,05x. αξιόπιστη αποσύνδεση εντός μίας ώρας σε ονομαστικό ρεύμα 1,3x.
• Στιγμιαίο μαγνητικό ταξίδι:Ρυθμιζόμενες ρυθμίσεις (Im) που κυμαίνονται από 3,15 kA έως 6,3 kA για να ταιριάζουν σε διάφορες σύνθετες αντιστάσεις γραμμής.

3. Θερμομαγνητικές και Ηλεκτρονικές Μονάδες Ταξιδίου

Ως επαγγελματίαςπρομηθευτής Κίνας, προσφέρουμε ποικίλες τεχνολογίες ταξιδιού για την κάλυψη διαφορετικών προφίλ προστασίας:

• Θερμομαγνητικό:Αξιόπιστη διμεταλλική και ηλεκτρομαγνητική προστασία για τυπικά βιομηχανικά φορτία.
• Ηλεκτρονικό ταξίδι (προαιρετικό):Βελτιωμένη ακρίβεια για πολύπλοκα δίκτυα διανομής ισχύος που απαιτούν ψηφιακή λογική και ταχύτερους χρόνους απόκρισης.

4. Ευρύ εύρος ρεύματος

Το πλαίσιο 630A χρησιμεύει ως μια στιβαρή λύση για μεσαίες έως μεγάλες απαιτήσεις ισχύος, εξασφαλίζοντας σταθερή προστασία σε ένα ευρύ φάσμα συνδεδεμένων φορτίων και γραμμών στο δίκτυο διανομής σας.

5. Compact & Modular Design

Η απόδοση χώρου είναι κρίσιμης σημασίας στους σύγχρονους διακόπτες. ΟΒιομηχανικός διακόπτης θήκης ACδιαθέτει ένα χυτευμένο περίβλημα υψηλής αντοχής που μεγιστοποιεί τη διηλεκτρική αντοχή ενώ ελαχιστοποιεί το συνολικό αποτύπωμα για εγκαταστάσεις ντουλαπιών υψηλής πυκνότητας.

6. Πολυπολική προστασία

Η τυπική μας σχεδίαση 3 πόλων εξασφαλίζει συγχρονισμένη λειτουργία σε όλες τις φάσεις. Αυτός ο συνδεδεμένος μηχανισμός είναι ζωτικής σημασίας για την προστασία των τριφασικών κινητήρων και τη διασφάλιση της πλήρους απομόνωσης του συστήματος κατά τη διάρκεια ενός σφάλματος.

7. Αξεσουάρ & Επικοινωνία

Βελτιώστε τοΒιομηχανικός διακόπτης θήκης ACμε μια ποικιλία εξαρτημάτων που μπορούν να εγκατασταθούν στο πεδίο:

• Shunt Trips & Undervoltage Relees:Για απομακρυσμένο κλείσιμο έκτακτης ανάγκης και παρακολούθηση τάσης.
• Επαφές Βοηθητικού & Συναγερμού:Για ανατροφοδότηση κατάστασης σε πραγματικό χρόνο σε κεντρικούς χώρους ελέγχου ή PLC.

8. Περιβαλλοντική ευρωστία

Κατασκευάζεται στο δικό μαςΕργοστάσιο Κίναςμε αυστηρούς ελέγχους ποιότητας ISO9001, αυτοί οι διακόπτες ελέγχονται για:

• Δυναμική και θερμική σταθερότητα:Ικανό να αντέχει βραχυπρόθεσμες ώσεις 55 kA για 1 δευτερόλεπτο.
• Μακροβιότητα:Αποδεδειγμένη μηχανική αντοχή 20.000 λειτουργιών και 5.000 ηλεκτρικών κύκλων σε πλήρες φορτίο.

FAQ

Ποια είναι η διαφορά μεταξύ ενός βιομηχανικού και εμπορικού MCCB;

Ενώ και τα δύο παρέχουν προστασία κυκλώματος, έναΒιομηχανικός διακόπτης θήκης ACείναι ειδικά κατασκευασμένο για βαρύτερα καθήκοντα σε σύγκριση με μονάδες εμπορικής ποιότητας:

• Χειρισμός τάσης/ρεύματος:Τα βιομηχανικά μοντέλα, όπως η σειρά μας 630A, έχουν σχεδιαστεί για υψηλότερα συνεχή φορτία και σημαντικά υψηλότερες δυνατότητες διακοπής βραχυκυκλώματος (έως 65 kA).
• Ευρωστία:Οι βιομηχανικές μονάδες διαθέτουν βελτιωμένη θερμική και δυναμική σταθερότητα για να αντέχουν παλμούς υψηλού ρεύματος (π.χ. 55 kA για 1 δευτερόλεπτο) που συνηθίζονται στις εργοστασιακές ρυθμίσεις.
• Δυνατότητα προσαρμογής:Σε αντίθεση με τους εμπορικούς διακόπτες σταθερής ρύθμισης, οι βιομηχανικές εκδόσεις προσφέρουν ευρεία εύρος ρύθμισης τόσο για θερμικές όσο και για μαγνητικές διαδρομές για την υποδοχή διαφόρων μηχανημάτων.

Ποιες είναι οι κοινές εφαρμογές για βιομηχανικά MCCB;

ΟΒιομηχανικός διακόπτης θήκης ACείναι ένα ευέλικτο στοιχείο που βρίσκεται σε διάφορα περιβάλλοντα υψηλής ζήτησης:

• Προστασία κινητήρα:Ιδανικό για προστασία μεγάλων τριφασικών κινητήρων, χειρισμό υψηλών ρευμάτων εισροής χωρίς ενοχλητική ενεργοποίηση ενώ παρέχει ακριβή προστασία υπερφόρτωσης.
• Πίνακες και πίνακες διανομής:Λειτουργεί ως η κύρια εισερχόμενη ή εξερχόμενη μονάδα προστασίας στους πίνακες διανομής, διασφαλίζοντας την ασφάλεια ολόκληρων κυκλωμάτων διακλάδωσης.
• Βιομηχανικός Αυτοματισμός:Ενσωματωμένο σε πολύπλοκες γραμμές παραγωγής και συστήματα ελεγχόμενα από PLC για να παρέχει αξιόπιστη, αυτοματοποιημένη μόνωση ισχύος κατά τη διάρκεια ηλεκτρικών βλαβών.

Ποια είναι η διαφορά μεταξύ ενός MCCB και ενός ACB;

Η κατανόηση της διάκρισης είναι ζωτικής σημασίας για την επιλογή της σωστής προστασίας για την εγκατάσταση σας:

• Ρόλος:Ένας MCCB (Molded Case Circuit Breaker) χρησιμοποιείται γενικά για ρεύματα έως 1600A και προσφέρει συμπαγή, σφραγισμένο σχεδιασμό. Ένας διακόπτης ACB (Air Circuit Breaker) χρησιμοποιείται για εφαρμογές πολύ υψηλότερου ρεύματος (έως 6300A) και συνήθως χρησιμεύει ως ο κύριος διακόπτης εισόδου για μια ολόκληρη εγκατάσταση.
• Συντήρηση:ΟΒιομηχανικός διακόπτης θήκης ACείναι σε μεγάλο βαθμό χωρίς συντήρηση λόγω του σφραγισμένου σχεδιασμού της "χυτευμένης θήκης". Αντίθετα, τα ACB έχουν προσβάσιμα εσωτερικά μέρη που απαιτούν τακτική λίπανση και επιθεώρηση επαφής.

Γιατί να επιλέξετε PUGAO Industrial AC Molded Case Breaker;

Ως επαγγελματίας προμηθευτής με έδρα την Κίνα, η PUGAO αξιοποιεί 14 χρόνια τεχνογνωσίας στην κατασκευή για να προσφέρει Βιομηχανικούς διακόπτες κυκλώματος AC Molded Case—την προτιμώμενη επιλογή για συστήματα διανομής ισχύος παγκοσμίως:

Εξαιρετική απόδοση θραύσης: Διαθέτοντας τελική χωρητικότητα θραύσης (Icu) έως 65 kA και ικανότητα διακοπής λειτουργίας (Ics) 50 kA, αυτοί οι διακόπτες διασφαλίζουν ότι ο εξοπλισμός παραμένει πλήρως λειτουργικός και αποτελεσματικός ακόμη και μετά την εξάλειψη βλαβών βραχυκυκλώματος, μειώνοντας έτσι σημαντικά το κόστος αντικατάστασης.

Μηχανισμοί Ακριβούς Προστασίας: Με σταθερή θερμομαγνητική ενεργοποίηση, οι μονάδες παραμένουν απρόσβλητες σε ενόχληση ενεργοποίησης 1,05 φορές το ονομαστικό ρεύμα. Επιπλέον, διαθέτουν στιγμιαίο χρόνο απόκρισης βραχυκυκλώματος μικρότερο από 20 ms, δημιουργώντας μια ισχυρή γραμμή άμυνας για τα βιομηχανικά φορτία σας.

Εξαιρετική βιομηχανική ανθεκτικότητα: Έχοντας περάσει αυστηρές δοκιμές, αυτοί οι διακόπτες προσφέρουν μηχανική διάρκεια ζωής 20.000 κύκλων και ηλεκτρική διάρκεια ζωής 5.000 κύκλων υπό συνθήκες πλήρους φορτίου, ενώ μπορούν επίσης να αντέξουν βραχυχρόνιες υπερτάσεις θερμικής σταθερότητας 55 kA για 1 δευτερόλεπτο.

Ολοκληρωμένο σύστημα παραγωγής: Επωφελούμενοι από τα γεωγραφικά πλεονεκτήματα του εργοστασίου μας που εδρεύει στην Κίνα, τηρούμε αυστηρά τα πρότυπα ISO 9001 και ενσωματώνουμε τεχνολογία επιθεώρησης μηχανικής όρασης για την υποστήριξη της προσαρμογής OEM/ODM, διασφαλίζοντας έτσι τη σταθερή ποιότητα και αξιοπιστία κάθε προϊόντος που παραδίδουμε.
