Σας καλωσορίζουμε να παραγγείλετε υψηλής ποιότητας και ανθεκτικούς διακόπτες κυκλώματος AC Molded Case απόPUGAO (Plannter Electric). Ως επαγγελματίας κατασκευαστής και προμηθευτής με το δικό μας εργοστάσιο, προσφέρουμε μια ενιαία λύση—που κυμαίνεται από συμβουλές πριν από την πώληση έως υπηρεσίες τεχνικής υποστήριξης μετά την πώληση.
Βασική Δομή
Η ικανότητα των αυτόματων διακοπτών κυκλώματος AC να χειρίζονται υψηλά ρεύματα βασίζεται κυρίως στα ακόλουθα τρία στοιχεία:
1. Μορφωτή θήκη
Αυτό το εξάρτημα παρέχει τόσο ηλεκτρική μόνωση όσο και μηχανική υποστήριξη. Περικλείει πλήρως τα ενεργά μέρη για την αποφυγή ηλεκτροπληξίας, διαθέτει συμπαγή δομή και ουσιαστικά δεν απαιτεί συντήρηση.
2. Θάλαμος κατάσβεσης τόξου
Όταν ο διακόπτης κυκλώματος διακόπτει ένα υψηλό ρεύμα, σχηματίζεται ένα ηλεκτρικό τόξο υψηλής θερμοκρασίας μεταξύ των επαφών. Ο θάλαμος πυρόσβεσης τόξου αποτελείται από πολυάριθμες παράλληλες μεταλλικές πλάκες σχεδιασμένες να τμηματοποιούν, να επιμηκύνουν και να ψύχουν το τόξο, σβήνοντάς το τελικά χρησιμοποιώντας τη στιγμή κατά την οποία το ρεύμα AC διασχίζει το σημείο μηδέν. Αυτός ο μηχανισμός είναι το κλειδί για την ικανότητά του να διακόπτει με ασφάλεια τα ρεύματα βραχυκυκλώματος που φτάνουν τα χιλιάδες αμπέρ.
3. Μονάδα ταξιδιού
Αυτό αποτελεί το βασικό στοιχείο που καθορίζει την απόδοση του διακόπτη κυκλώματος. Οι μονάδες ταξιδιού κατηγοριοποιούνται κυρίως σε δύο τύπους: θερμομαγνητικές και ηλεκτρονικές. Τα βασικά συστατικά του πρώτου είναι μια διμεταλλική λωρίδα και ένας ηλεκτρομαγνήτης, ενώ ο δεύτερος χρησιμοποιεί έναν μικροεπεξεργαστή και έναν μετασχηματιστή ρεύματος. Αυτοί οι δύο τύποι διαθέτουν ξεχωριστά χαρακτηριστικά προστασίας και είναι κατάλληλοι για διαφορετικά σενάρια εφαρμογής. η συγκεκριμένη επιλογή θα πρέπει να καθοριστεί με βάση μια λεπτομερή ανάλυση των επιμέρους απαιτήσεων του έργου.
Ποιες είναι οι δυνατότητες απόδοσης του AC MCCB;
1. Εξαιρετική ικανότητα θραύσης
Οι τυπικοί διακόπτες κυκλώματος οικιακής χρήσης είναι συνήθως ικανοί να χειρίζονται ρεύματα βραχυκυκλώματος έως και 6.000A. Τα AC MCCB μας, ωστόσο, μπορούν να διακόψουν αβίαστα ακραία ρεύματα βραχυκυκλώματος 35.000A (35kA)—ή ακόμη υψηλότερα (π.χ. 100kA)—προστατεύοντας έτσι το ηλεκτρικό σύστημα από καταστροφική βλάβη.
2. Προσαρμογή ρεύματος
Τα περισσότερα MCCB AC PUGAO διαθέτουν ρυθμιζόμενη ρύθμιση ονομαστικού ρεύματος (Ir). Για παράδειγμα, ένα MCCB 250A μπορεί να ρυθμιστεί μέσω ενός περιστροφικού κουμπιού ώστε να ενεργοποιείται στα 200A, ανάλογα με τις πραγματικές απαιτήσεις κατανάλωσης ενέργειας. αυτό το χαρακτηριστικό παρέχει μεγαλύτερη ευελιξία στη διαχείριση διανομής ενέργειας.
3. Υποστήριξη για βαρέα φορτία
Είναι ικανό να αντέξει τα τεράστια ρεύματα εισόδου που δημιουργούνται κατά την εκκίνηση των βιομηχανικών κινητήρων, χωρίς να υποφέρει από τη συχνή ενόχληση που συχνά συνδέεται με τους τυπικούς διακόπτες.
Πώς να επιλέξετε το σωστό AC MCCB για το έργο σας;
Κατά την επιλογή ενός μοντέλου, συνιστούμε να εστιάσετε σε πέντε βασικές πτυχές του διακόπτη κυκλώματος AC Molded Case:
1. Προσδιορίστε το ονομαστικό ρεύμα
Αυτό αποτελεί τη βάση της διαδικασίας επιλογής. Το ονομαστικό ρεύμα του διακόπτη κυκλώματος πρέπει να υπερβαίνει το υπολογιζόμενο ρεύμα του κυκλώματος.
Βασικός τύπος: Σε ≥ Υπολογιζόμενο ρεύμα φορτίου.
Συμβουλή PUGAO: Για επαγωγικά φορτία όπως οι ηλεκτροκινητήρες, το στιγμιαίο ρεύμα εκκίνησης είναι σημαντικό. Επομένως, όταν επιλέγετε έναν διακόπτη, είναι συνήθως απαραίτητο να εφαρμόσετε ένα περιθώριο ασφαλείας 1,2 έως 1,5 φορές το υπολογιζόμενο ρεύμα ή να επιλέξετε ένα εξειδικευμένο MCCB προστασίας κινητήρα.
2. Προσδιορίστε την ικανότητα θραύσης
Η ικανότητα διακοπής αναφέρεται στο μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να διακόψει με ασφάλεια ο διακόπτης κυκλώματος.
Κοντά στον μετασχηματιστή: Όπου τα ρεύματα βραχυκυκλώματος είναι υψηλά, συνιστούμε να επιλέξετε ένα μοντέλο υψηλής χωρητικότητας (π.χ. 50 kA ή 100 kA).
Στο τέλος των διακλαδώσεων διανομής: Όπου τα ρεύματα βραχυκυκλώματος είναι σχετικά χαμηλά, μπορεί να επιλεγεί ένα πιο οικονομικό μοντέλο (π.χ. 25kA ή 35kA).
Αρχή: Η τελική ικανότητα διακοπής βραχυκυκλώματος του διακόπτη κυκλώματος πρέπει να υπερβαίνει το εκτιμώμενο μέγιστο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.
3. Επιλέξτε τον αριθμό των πόλων
3P (3-Pole): Χρησιμοποιείται για ισορροπημένα τριφασικά συστήματα (π.χ. αμιγώς ηλεκτροκίνητα φορτία). προστατεύει και διακόπτει μόνο τους τριφασικούς αγωγούς.

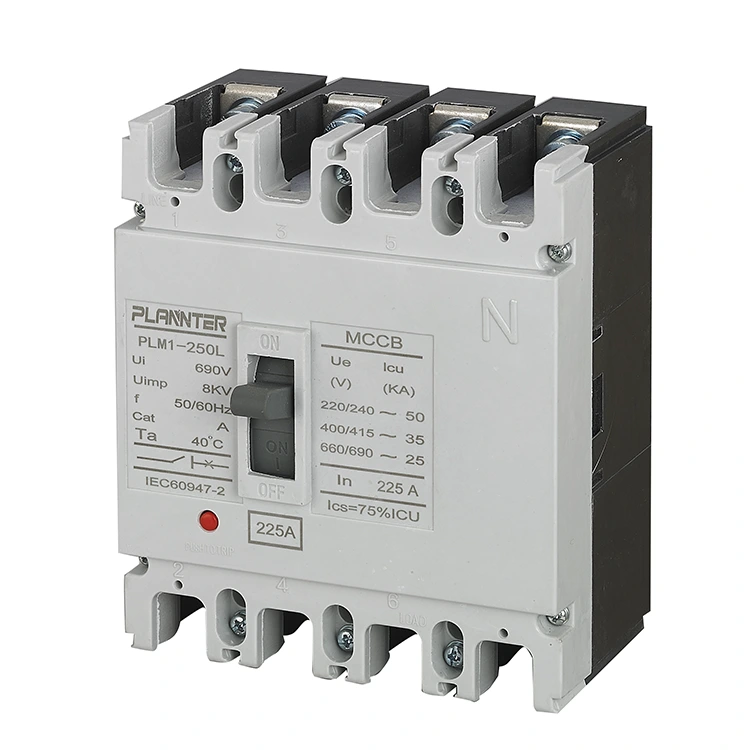

4P (4-Pole): Χρησιμοποιείται για μη ισορροπημένα τριφασικά συστήματα (που περιέχουν ένα μείγμα τριφασικών και μονοφασικών φορτίων). διακόπτει ταυτόχρονα τόσο τους αγωγούς φάσης όσο και τον ουδέτερο αγωγό, προσφέροντας αυξημένη ασφάλεια κατά τη συντήρηση.
4. Επιλέξτε τον Τύπο Μονάδας Ταξιδίου
Θερμομαγνητικό: Διαθέτει απλή, αξιόπιστη δομή με ισχυρή αντίσταση στις παρεμβολές και είναι πιο οικονομική. Κατάλληλο για τις περισσότερες τυπικές εφαρμογές διανομής ισχύος.

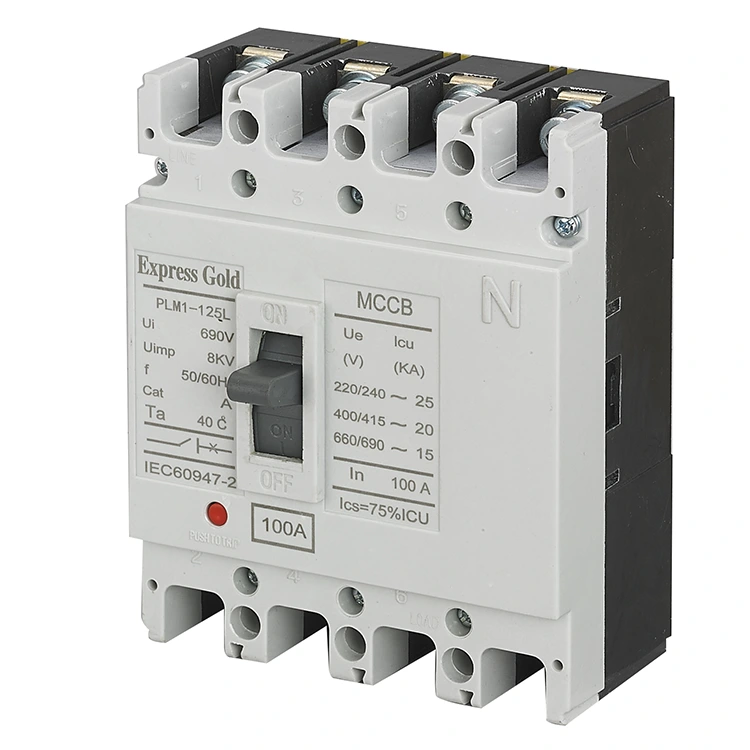

Ηλεκτρονικό: Προσφέρει εξαιρετικά υψηλή ακρίβεια προστασίας, επιτρέπει τη λεπτομερή ρύθμιση των τρεχουσών ρυθμίσεων και περιλαμβάνει δυνατότητες μέτρησης και επικοινωνίας. Κατάλληλο για περιβάλλοντα με αυστηρές απαιτήσεις ποιότητας ισχύος, όπως νοσοκομεία, κέντρα δεδομένων ή εγκαταστάσεις κατασκευής ακριβείας μεγάλης κλίμακας.
5. Εξετάστε τη θερμοκρασία περιβάλλοντος και τη μέθοδο τοποθέτησης
Διαβάθμιση: Η ονομαστική ονομαστική τιμή ρεύματος ενός MCCB βασίζεται συνήθως σε θερμοκρασία περιβάλλοντος 40°C. Εάν ο διακόπτης πρόκειται να εγκατασταθεί σε περιορισμένο θάλαμο διανομής υψηλής θερμοκρασίας, ενημερώστε μας ώστε να προσδιορίσουμε την κατάλληλη λύση με βάση τις συγκεκριμένες συνθήκες του έργου σας.
Απαιτήσεις αξεσουάρ: Χρειάζεστε μονάδα διαφυγής; Χρειάζεστε βοηθητικές επαφές;
FAQ
Ε: Γιατί ενεργοποιείται ο διακόπτης κυκλώματος μου τη στιγμή που ξεκινά ο κινητήρας;
Α: Αυτό συνήθως προκαλείται από μια αναντιστοιχία στην καμπύλη ενεργοποίησης.
Το στιγμιαίο ρεύμα που αντλείται από έναν κινητήρα κατά την εκκίνηση είναι συνήθως 7 έως 12 φορές το ονομαστικό ρεύμα του. Εάν έχετε επιλέξει διακόπτη κυκλώματος τύπου C, θα παρερμηνεύσει αυτή την απότομη αύξηση ως βραχυκύκλωμα και θα ενεργοποιηθεί αμέσως.
Για φορτία κινητήρα, βεβαιωθείτε ότι έχετε επιλέξει έναν διακόπτη προστασίας κυκλώματος τύπου D (MCCB) ή έναν εξειδικευμένο διακόπτη προστασίας κινητήρα.
Ε: Πώς μπορώ να επιλέξω ανάμεσα σε διακόπτες κυκλώματος 3P και 4P;
Α: Αυτό εξαρτάται από τη διαμόρφωση γείωσης και τις απαιτήσεις φορτίου του συστήματός σας.
Επιλέξτε 3P: Για αμιγώς τριφασικά φορτία όπου δεν απαιτείται ουδέτερη γραμμή.
Επιλέξτε 4P: Για συστήματα που περιλαμβάνουν μονοφασικά φορτία (τα οποία απαιτούν ουδέτερη γραμμή).
Ε: Μπορούν οι διακόπτες κυκλώματος της θήκης (MCCB) να παρέχουν προστασία από διαρροή γείωσης;
Α: Ναι, μπορούν. Ωστόσο, αυτή η λειτουργία συνήθως δεν είναι ενσωματωμένη στην ίδια τη μονάδα, αλλά επιτυγχάνεται μέσω της αρθρωτής συναρμολόγησης.
Εάν χρειάζεστε αυτή τη δυνατότητα, μπορεί να προστεθεί μια μονάδα προστασίας από διαρροή γείωσης. Σημειώστε, ωστόσο, ότι η προστασία από διαρροή γείωσης προορίζεται κυρίως για την πρόληψη πυρκαγιάς. εάν ο στόχος σας είναι η προστασία τελικού κυκλώματος από ηλεκτροπληξία, συνιστούμε να επιλέξετε μια αποκλειστική συσκευή υπολειπόμενου ρεύματος (RCD) ή PUGAOΣειρά MCB.
