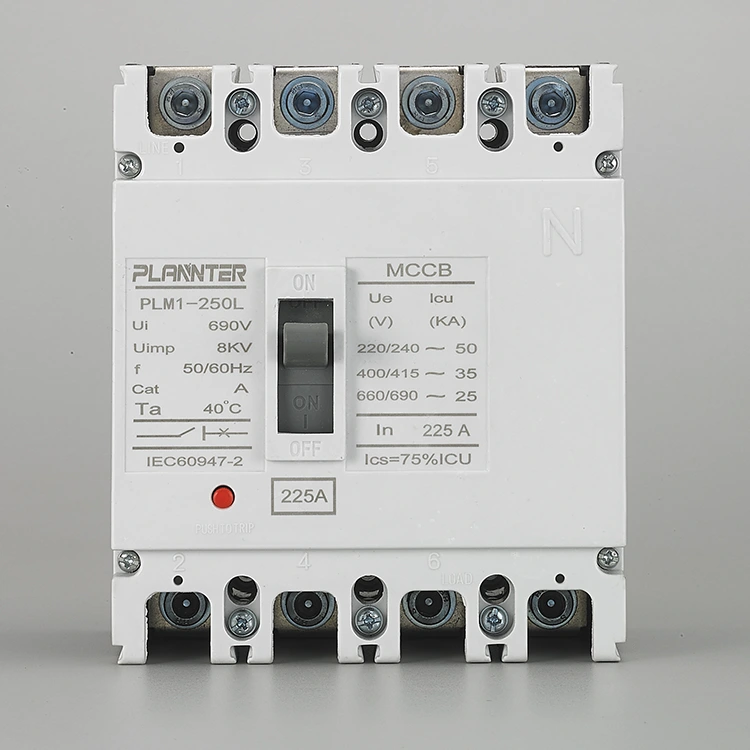

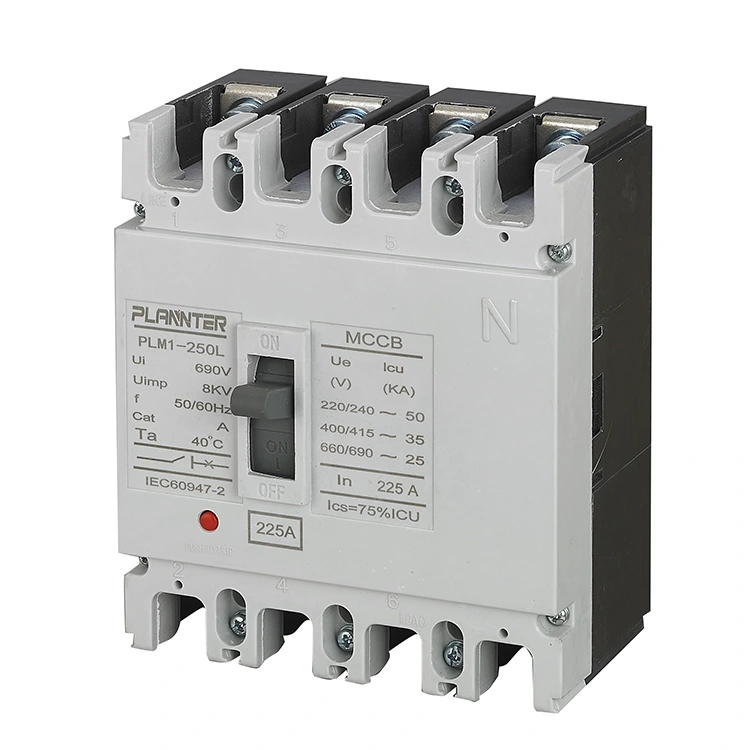

Διακόπτης κυκλώματος AC 4 Pole Molded Case 225A

Τι είναι ένας διακόπτης κυκλώματος 225A AC 4 Pole Molded Case;

ΟΔιακόπτης κυκλώματος AC 4 Pole Molded Case 225Αείναι μια εξειδικευμένη ηλεκτρική διάταξη προστασίας που έχει σχεδιαστεί για την προστασία τριφασικών κυκλωμάτων με ουδέτερη γραμμή (L1, L2, L3, N). Με ονομαστική απόδοση 225 Amperes, χρησιμεύει ως βασικό εξάρτημα για ενδιάμεση διανομή ισχύος, προστατεύοντας τον εξοπλισμό κατάντη από υπερφορτώσεις και βραχυκυκλώματα, ενώ παράλληλα διασφαλίζει την πλήρη απομόνωση του συστήματος.

Πώς λειτουργεί, λειτουργεί και διορθώνει

Λειτουργικός Μηχανισμός

Η μονάδα διαθέτει έναν καθαρό μηχανισμό χειροκίνητης απόκρισης με ευδιάκριτη απτική ανάδραση. Οι θέσεις της λαβής επισημαίνονται ρητά:

• ΕΠΙ:Το κύκλωμα είναι κλειστό και ενεργοποιείται.
• ΜΑΚΡΙΑ ΑΠΟ:Το κύκλωμα είναι ανοιχτό και απενεργοποιημένο.
• ΤΑΞΙΔΕΥΣΕ:Ενδιάμεση θέση που δείχνει ότι έχει παρουσιαστεί σφάλμα.

Αρχή Εργασίας

Ο διακόπτης AC 4 Pole Molded Case Circuit Breaker 225A χρησιμοποιεί μια θερμομαγνητική μονάδα ενεργοποίησης για προστασία διπλής στρώσης:

• Θερμική προστασία (Υπερφόρτωση):Χρησιμοποιεί ένα διμεταλλικό στοιχείο για την παροχή αντίστροφου χρόνου ενεργοποίησης. Όσο υψηλότερο είναι το ρεύμα υπερφόρτωσης, τόσο πιο γρήγορο είναι το ταξίδι.
• Μαγνητική Προστασία (Βραχυκύκλωμα):Παρέχει στιγμιαία απόκριση σε καθαρά ρεύματα σφάλματος υψηλού μεγέθους (έως δεκάδες kA) αμέσως.

Θέση σε λειτουργία & αξεσουάρ

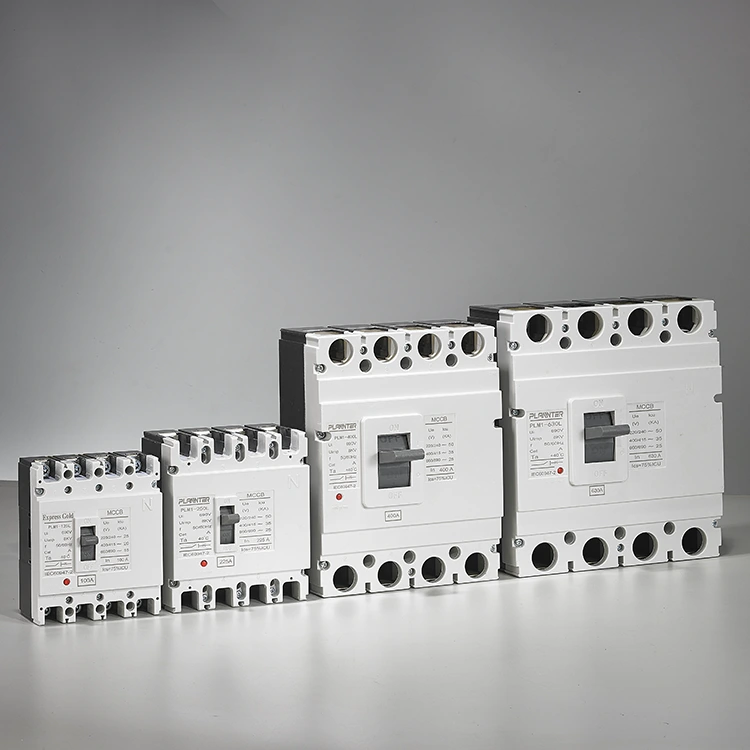

Η σειρά προσφέρει ισχυρή δυνατότητα επέκτασης για συγκεκριμένες ανάγκες εφαρμογών. Η θέση σε λειτουργία περιλαμβάνει την εγκατάσταση των απαιτούμενων πρόσθετων στις καθορισμένες υποδοχές:

• Βοηθητικές επαφές:Για απομακρυσμένη σηματοδότηση της κατάστασης του διακόπτη.
• Έκδοση Shunt:Επιτρέπει την απομακρυσμένη ενεργοποίηση/άνοιγμα του διακόπτη.
• Αποδέσμευση υπότασης:Σβήνει αυτόματα τον διακόπτη αν η τάση πέσει κάτω από ένα ασφαλές επίπεδο.
• Μονάδα RCD:Προσθέτει προστασία από διαρροή γείωσης για πλήρη ασφάλεια.

Βασικά Τεχνικά Χαρακτηριστικά και Προδιαγραφές

Ικανότητα

Ονομαστικό ρεύμα του225Α, κατάλληλο για ενδιάμεσα φορτία διανομής.

Πολωνοί

4-πόλος (4P):Προστατεύει τρεις φάσεις συν το ουδέτερο, εξασφαλίζοντας πλήρη απομόνωση του κυκλώματος.

Δυναμικό

Σχεδιασμένο για τυπικά δίκτυα διανομής AC (συνήθως 400V/690V AC).

Μονάδα Ταξιδίου

ΠρότυποΘερμομαγνητικήμονάδα με ρυθμιζόμενες ή σταθερές ρυθμίσεις ανάλογα με την παραλλαγή του μοντέλου.

Βαθμολογίες διακοπής

Υψηλή ικανότητα διακοπής βραχυκυκλώματος (Icu) ικανή να χειριστεί με ασφάλεια δεκάδες κιλοαμπέρ.

Βάση

Χρησιμοποιεί ασφαλήβιδωτές συνδέσεις, εξασφαλίζοντας μια αξιόπιστη ηλεκτρική διεπαφή για εφαρμογές υψηλής έντασης ρεύματος.

Κατασκευή

Στιβαρή χυτή σχεδίαση θήκης που είναι ανθεκτική στην κρούση και σταθερή στις διαστάσεις.

Διασφάλιση Ποιότητας & Παράδοση

Στην Pugao Electric, η αρχή μας είναι "να εμποδίζουμε τα ελαττώματα να προχωρήσουν στο επόμενο στάδιο".

• 100% επιθεώρηση:Κάθε μονάδα υποβάλλεται σε μηχανικές, ηλεκτρικές και περιβαλλοντικές δοκιμές πριν από την αποστολή.
• Συσκευασία εξαγωγής:Ο διακόπτης κυκλώματος AC 4 Pole Molded Case 225A είναι ασφαλισμένος για να αντέχει στον χειρισμό μεγάλων αποστάσεων.
• Γρήγορη παράδοση:Τα κανονικά μοντέλα είναι συχνά διαθέσιμα από το απόθεμα, ενώ οι προσαρμοσμένες παραγγελίες ακολουθούν ένα επιβεβαιωμένο χρονοδιάγραμμα παραγωγής.

<

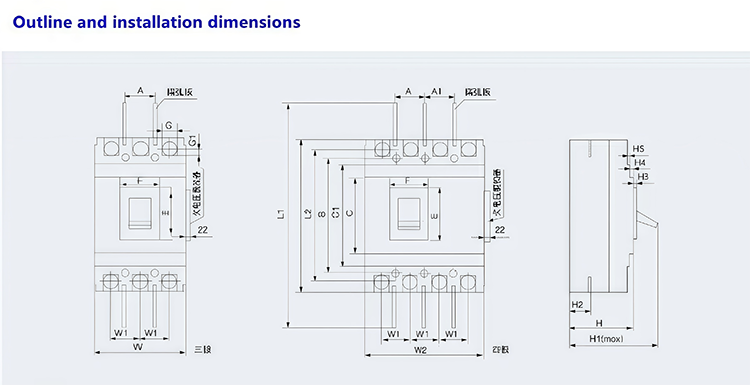

Προδιαγραφές προϊόντος

FAQ

Γιατί να χρησιμοποιήσετε ένα 4-πολικό αντί για ένα 3-πολικό;

Ένας 4πολικός διακόπτης αποσυνδέει και τις τρεις φάσειςκαιτον ουδέτερο αγωγό ταυτόχρονα. Αυτό είναι απαραίτητο για:

• Ασφάλεια:Εξασφαλίζει πλήρη απομόνωση του κυκλώματος για το προσωπικό συντήρησης.
• Εφεδρικά συστήματα ισχύος:Απαιτείται για διακόπτες μεταφοράς (ATS) για την αποφυγή βρόχων ουδέτερου προς γείωση κατά την εναλλαγή μεταξύ ηλεκτρικής ενέργειας και ισχύος γεννήτριας.
• Αρμονικός μετριασμός:Προστατεύει από ουδέτερα ρεύματα που προκαλούνται από μη γραμμικά φορτία (όπως VFD και υπολογιστές).

Ποια είναι η ονομαστική τάση;

ΟΔιακόπτης κυκλώματος AC 4 Pole Molded Case 225Αείναι συνήθως ονομαστική για τυπικές βιομηχανικές τάσεις διανομής, που συνήθως υποστηρίζουν400V έως 690V ACσυστήματα. Ανατρέξτε στη συγκεκριμένη πινακίδα στη μονάδα για την ακριβή ονομαστική τάση λειτουργίας (Ue) και την τάση μόνωσης (Ui).

Τι είναι ο τύπος μονάδας ταξιδιού;

Τα τυπικά μοντέλα χρησιμοποιούν αΘερμομαγνητική Μονάδα Ταξιδίου:

• Θερμικός:Παρέχει αντίστροφη προστασία από υπερφόρτωση χρησιμοποιώντας διμεταλλική λωρίδα.
• Μαγνητικός:Παρέχει στιγμιαία προστασία από βραχυκυκλώματα.

Σημείωση: Οι ηλεκτρονικές μονάδες ταξιδιού ενδέχεται να είναι διαθέσιμες για πιο ακριβείς ρυθμίσεις.

Ποια είναι η ικανότητα θραύσης;

Η ικανότητα θραύσης (Icu) ποικίλλει ανάλογα με την συγκεκριμένη παραλλαγή μοντέλου, αλλά έχει σχεδιαστεί για να χειρίζεται σημαντικά ρεύματα σφάλματος τυπικά της ενδιάμεσης διανομής. ΟΔιακόπτης κυκλώματος AC 4 Pole Molded Case 225Αγενικά προσφέρει ικανότητα θραύσης που κυμαίνεται από25kA έως 85kA(στα 400V), διασφαλίζοντας ότι μπορεί να διακόψει με ασφάλεια τα βραχυκυκλώματα χωρίς ζημιά.
