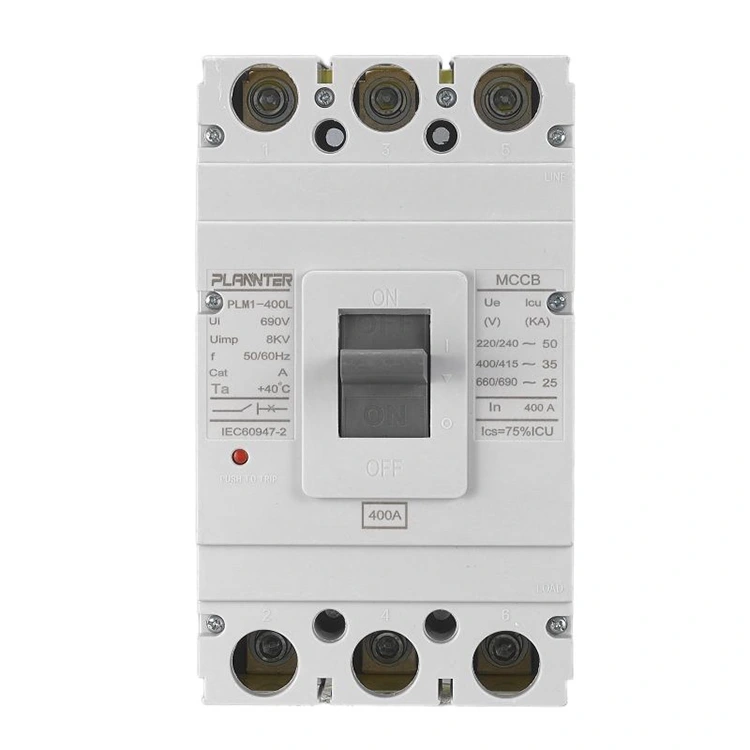

Ηλεκτρικός διακόπτης κυκλώματος 400A AC Molded Case

Τεχνικές προδιαγραφές Electrical 400A AC MCCB

• Βαθμολογημένο τρέχον (σε):400Α
• Ονομαστική Λειτουργική Τάση (Ue):AC 400V / 415V
• Ονομαστική τάση μόνωσης (Ui):Έως AC 800V
• Ονομαστική συχνότητα:50 / 60 Hz
• Αριθμός Πολωνών:3P / 4P προαιρετικά
• Ικανότητα θραύσης (Icu):50kA – 65kA (IEC 60947-2)
• Ονομαστική ικανότητα διακοπής υπηρεσιών (ICS):75% – 100% της ICU
• Τύπος μονάδας ταξιδιού:Θερμομαγνητικό / Ηλεκτρονικό (προαιρετικό)
• Χαρακτηριστικά ταξιδιού:Ρυθμιζόμενη υπερφόρτωση και σταθερή/ρυθμιζόμενη προστασία από βραχυκύκλωμα
• Μηχανική ζωή:≥ 10.000 πράξεις
• Ηλεκτρική ζωή:≥ 20.000 επεμβάσεις
• Υλικό επικοινωνίας:Κράμα οξειδίου αργύρου-κασσιτέρου
• Μέθοδος εγκατάστασης:Σταθερή τοποθέτηση
• Τύπος σύνδεσης:Προαιρετική σύνδεση εμπρός / πίσω
• Μηχανισμός Λειτουργίας:Χειροκίνητη λειτουργία με προαιρετικό μηχανοκίνητο μηχανισμό
• Επίπεδο προστασίας:IP20 (υψηλότερο με περίβλημα)
• Θερμοκρασία περιβάλλοντος:-5°C έως +40°C
• Συμμόρφωση με τα πρότυπα:IEC 60947-2, ISO9001

Χαρακτηριστικά προϊόντος:

√ Η ικανότητα θραύσης φτάνει τα 65 kA

√ Λειτουργικό ρεύμα 400 A

√ Επαφές από κράμα αργύρου χαμηλής αντίστασης

√ Σύστημα σύνδεσης τεσσάρων ράβδων υψηλής ταχύτητας

√ Συμπαγής κατασκευή, απλή εγκατάσταση

√ Περνά τον αυστηρό έλεγχο αντίστασης βρόχου

√ Η αυτοματοποιημένη κατασκευή διατηρεί την ομοιομορφία

√ Άμεση διακοπή βραχυκυκλώματος

√ Αξιόπιστη προστασία κατάντη κυκλώματος

√ Οικονομικά αποδοτικό με μειωμένες ανάγκες συντήρησης

Βασικά πλεονεκτήματα του 400A AC MCCB

Χειρισμός υψηλού ρεύματος:

• Αξιολογήθηκε στα 400A για διαχείριση βαρέων φορτίων σε μεγάλα ηλεκτρικά συστήματα
• Υποστηρίζει αξιόπιστη λειτουργία των κύριων πάνελ και του κατάντη εξοπλισμού

Ρυθμιζόμενες ρυθμίσεις ταξιδιού:

• Η θερμομαγνητική μονάδα ενεργοποίησης επιτρέπει λεπτή ρύθμιση για προστασία υπερφόρτωσης και βραχυκυκλώματος
• Βελτιστοποιεί την προστασία με βάση τον τύπο φορτίου και το σενάριο εφαρμογής

Υψηλή ικανότητα θραύσης:

• Τελική ικανότητα θραύσης (Icu) 50–65 kA ανά πρότυπα IEC 60947-2
• Διακόπτει γρήγορα σοβαρά ρεύματα σφάλματος για την προστασία του εξοπλισμού και των καλωδίων

Συμπαγής σχεδιασμός:

• Λύση εξοικονόμησης χώρου σε σύγκριση με τους παραδοσιακούς διακόπτες κυκλώματος πλαισίου
• Εύκολη εγκατάσταση και συντήρηση σε πίνακες πάνελ και μονάδες διανομής ισχύος

Ευέλικτα αξεσουάρ:

• Προαιρετικές βοηθητικές επαφές, διακλαδώσεις και μονάδες συναγερμού για ενσωμάτωση συστήματος
• Συμβατό με διάφορες ρυθμίσεις ελέγχου και παρακολούθησης

Ανθεκτικότητα και αξιοπιστία:

• Επαφές κράματος οξειδίου αργύρου-κασσιτέρου με σφράγιση ακριβείας και συγκόλληση με λέιζερ
• Ηλεκτρική διάρκεια ζωής άνω των 20.000 κύκλων και χαμηλή αντίσταση επαφής κάτω από 35 micro-ohms
• Η προηγμένη συναρμολόγηση και βαθμονόμηση εξασφαλίζουν σταθερή δύναμη και απόδοση λειτουργίας

Βελτιωμένη ασφάλεια:

• Ο μαγνητικός ζυγός από χάλυβα πυριτίου υψηλής διαπερατότητας εξασφαλίζει απόκριση βραχυκυκλώματος κάτω από 10 ms
• 100% εργοστασιακή επιθεώρηση με βίδες ακροδεκτών βαθμονομημένης ροπής και επαλήθευση αντίστασης βρόχου
• Αξιόπιστη προστασία από ηλεκτρικές βλάβες και ενισχυμένη ασφάλεια προσωπικού

FAQ

Ποια είναι η κύρια εφαρμογή ενός MCCB 400A;

• Ο διακόπτης κυκλώματος Electrical 400A AC Molded Case χρησιμοποιείται σε κύριους πίνακες διανομής ισχύος για βιομηχανικά, εμπορικά και μεγάλα οικιακά συστήματα.
• Προστατεύει τα κυκλώματα από υπερφορτίσεις, βραχυκυκλώματα και ρεύματα σφάλματος.
• Εξασφαλίζει αξιόπιστη λειτουργία κατάντη εξοπλισμού όπως κινητήρες, μετασχηματιστές και μεγάλες συσκευές.

Είναι ρυθμιζόμενη η ρύθμιση ταξιδιού 400A;

• Ναι, το MCCB διαθέτει μια θερμομαγνητική μονάδα ενεργοποίησης με ρυθμιζόμενες ρυθμίσεις.
• Επιτρέπει την προσαρμογή βάσει του τύπου φορτίου και των απαιτήσεων ασφαλείας.
• Βοηθά στην αποφυγή ενόχλησης, ενώ παράλληλα διατηρεί αποτελεσματική προστασία.

Ποια είναι η διαφορά μεταξύ των MCCB 3P και 4P 400A;

• 3P MCCB: Προστατεύει τα τριφασικά κυκλώματα, αφήνοντας αδιάκοπη τη γραμμή του ουδέτερου.
• 4P MCCB: Προστατεύει τα τριφασικά κυκλώματα συν την ουδέτερη γραμμή, προσφέροντας πλήρη αποσύνδεση.
• Η επιλογή εξαρτάται από τις απαιτήσεις του συστήματος και τα πρότυπα ασφαλείας.

Τι μέγεθος καλωδίου πρέπει να χρησιμοποιήσω για ένα MCCB 400A;

• Το μέγεθος του καλωδίου εξαρτάται από τον τύπο εγκατάστασης, το μονωτικό υλικό και την επιτρεπόμενη πτώση τάσης.
• Συνήθως, τα MCCB 400A συνδυάζονται με καλώδια που κυμαίνονται από 120 mm² έως 185 mm² χάλκινους αγωγούς.
• Συμβουλευτείτε την Pugao Electric για ακριβείς συστάσεις με βάση συγκεκριμένες συνθήκες έργου.

Πόσο συχνά πρέπει να ελέγχεται ένα MCCB 400A;

• Συνιστάται περιοδικός έλεγχος, συνήθως κάθε 6–12 μήνες για κρίσιμα συστήματα.
• Δοκιμή για μηχανική λειτουργία, απόκριση ταξιδιού και ακεραιότητα σύνδεσης.
• Εξασφαλίζει ότι ο διακόπτης κυκλώματος 400A AC Molded Case διατηρεί αξιόπιστη προστασία καθ 'όλη τη διάρκεια ζωής του.
