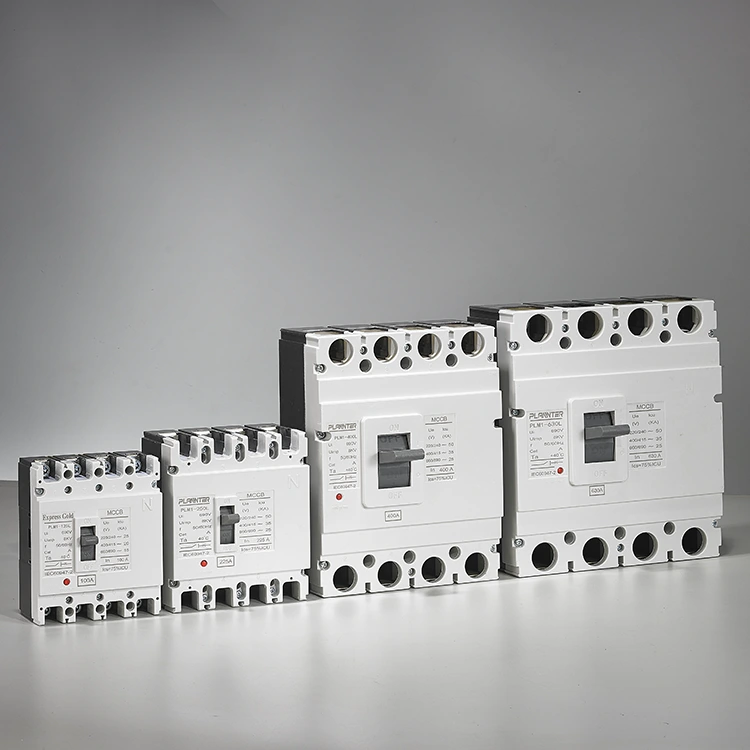

Ηλεκτρονική μονάδα ταξιδιού 4P

Εδώ στο Pugao (Plannter Electric), η βασική μας πεποίθηση είναι ότι η ηλεκτρική ασφάλεια δεν πρέπει να είναι πολυτέλεια - είναι το θεμέλιο μιας ασφαλούς και άνετης ζωής. Σκεφτείτε την ηλεκτρονική μας μονάδα ταξιδιού 100A, 4P: χρησιμοποιούμε υψηλής ποιότητας θερμοσκληρυνόμενο πλαστικό για το περίβλημα, το οποίο χυτεύεται με έγχυση υπό υψηλή θερμότητα και πίεση. Αυτή η προηγμένη διαδικασία κατασκευής παρέχει εξαιρετική σταθερότητα διαστάσεων, ενισχυμένη αντοχή μόνωσης και σταθερή αντίσταση στο τόξο, δίνοντάς σας εμπιστοσύνη στην ηλεκτρική υποδομή σας. Έχετε ερωτήσεις; Μη διστάσετε να απευθυνθείτε! Είμαστε ενθουσιασμένοι που θα μιλήσουμε και θα συνεργαστούμε για να διασφαλίσουμε την ηλεκτρική σας ασφάλεια.

Αποστολή Ερώτησης

περιγραφή προϊόντος

ΟΗλεκτρονική μονάδα ταξιδιού 4Pείναι μια προηγμένη μονάδα προστασίας που χρησιμοποιείται σε χυτευμένους διακόπτες κυκλώματος (MCCB), σχεδιασμένη για την παρακολούθηση και τον έλεγχο και των τεσσάρων αγωγών σε ένα τριφασικό σύστημα τεσσάρων συρμάτων (L1, L2, L3 και Neutral). Σε αντίθεση με τα παραδοσιακά συστήματα τριών πόλων, εξασφαλίζει πλήρη απομόνωση και προστασία, καθιστώντας το μια κρίσιμη λύση για τη σύγχρονη ηλεκτρική διανομή όπου η ασφάλεια και η ποιότητα ισχύος είναι απαραίτητες.

Ελέγχει και προστατεύει τους αγωγούς φάσης και ουδέτερου ταυτόχρονα
Παρέχει έξυπνο και ακριβή εντοπισμό σφαλμάτων
Ενισχύει την ασφάλεια του συστήματος σε πολύπλοκα ηλεκτρικά περιβάλλοντα

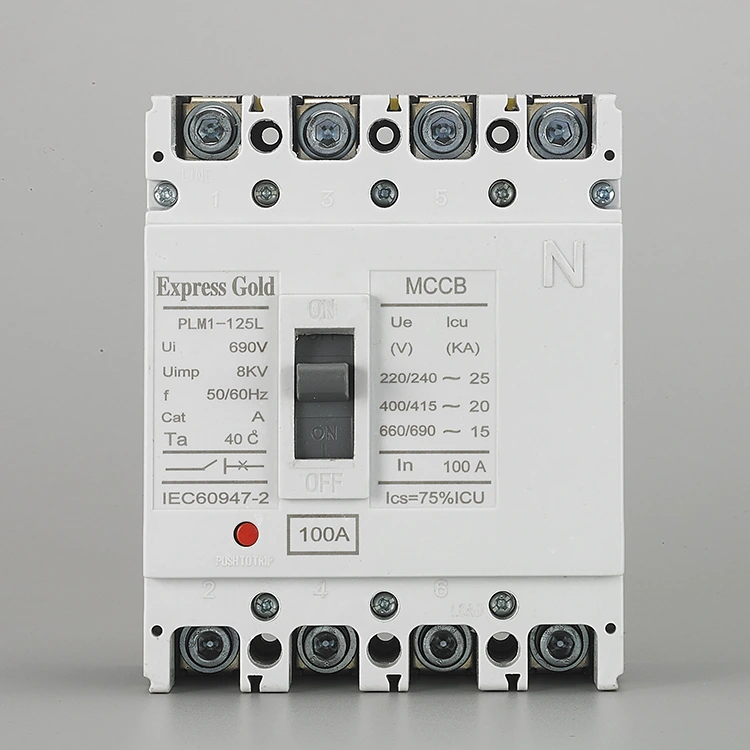

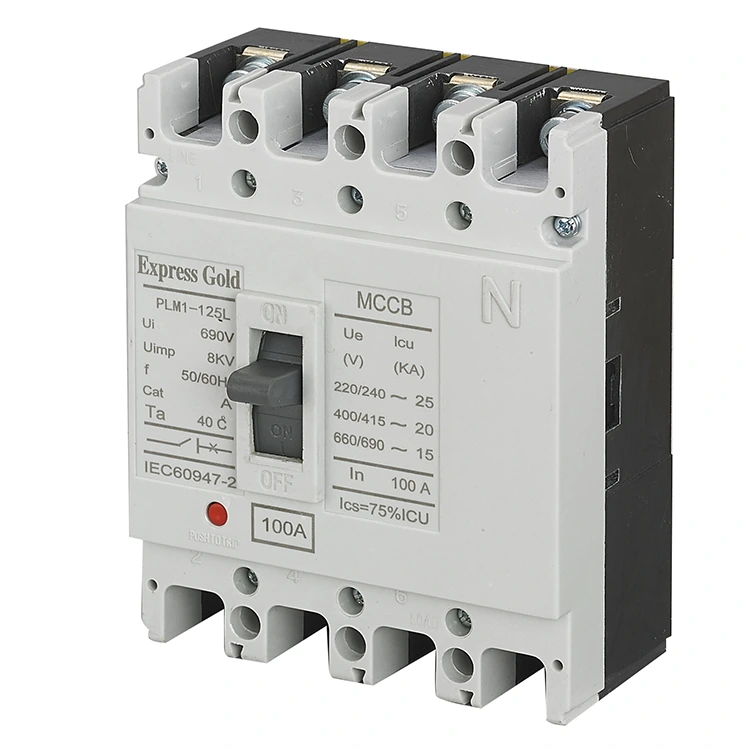

4P Electronic Trip Unit

Προδιαγραφές προϊόντος

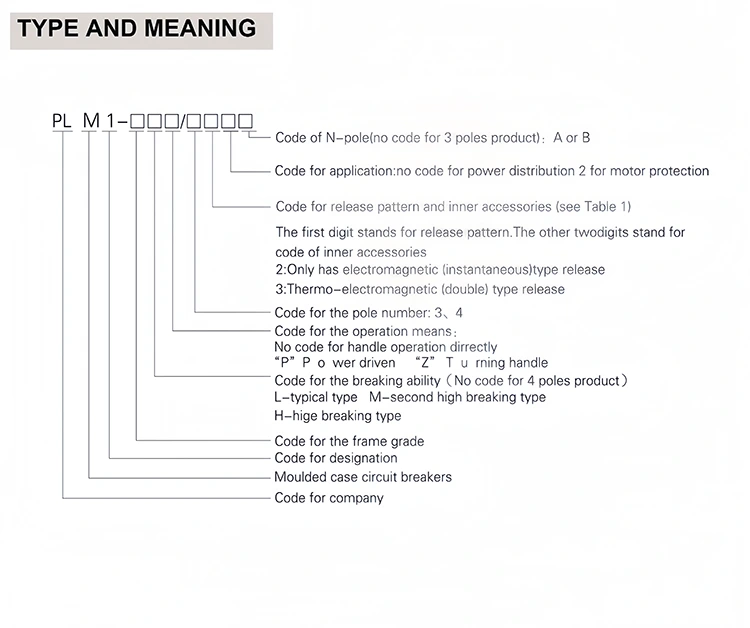

Τύπος	Ονομαστικό ρεύμα (A)	Αριθμός πόλων	Ονομαστική μονωτική τάση (V)	Ονομαστική τάση λειτουργίας (V)	Τελική ικανότητα διακοπής βραχυκυκλώματος (KA)	Εξυπηρετεί ικανότητα διακοπής βραχυκυκλώματος (KA)	Κατηγορία χρήσης
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Βασικά Χαρακτηριστικά και Οφέλη

Ουδέτερη προστασία

Παρέχει άμεση παρακολούθηση και προστασία του ουδέτερου αγωγού
Αποτρέπει την ουδέτερη υπερφόρτωση που προκαλείται από αρμονικά ρεύματα από μη γραμμικά φορτία
Διασφαλίζει ότι όλοι οι πόλοι, συμπεριλαμβανομένου του ουδέτερου, είναι αποσυνδεδεμένοι κατά τη διάρκεια βλαβών
Αντιμετωπίζει τα κενά ασφαλείας που εντοπίζονται στους παραδοσιακούς τριπολικούς διακόπτες

Ρυθμιζόμενη προστασία

Εξοπλισμένο με ηλεκτρονικές ρυθμίσεις ταξιδιού για ακριβή έλεγχο προστασίας
Οι παράμετροι υπερφόρτωσης, βραχυκυκλώματος και στιγμιαίας προστασίας των 4P Electronic Trip Units είναι πλήρως ρυθμιζόμενες
Βελτιώνει την επιλεκτικότητα και τον συντονισμό εντός του συστήματος διανομής
Μειώνει την περιττή ενεργοποίηση και ενισχύει το χρόνο λειτουργίας του συστήματος

Προηγμένες λειτουργίες

Εξασφαλίζει πλήρη απομόνωση του κυκλώματος, αποτρέποντας τους κινδύνους ανατροφοδότησης
Βελτιώνει την ασφάλεια κατά τις εργασίες συντήρησης και σέρβις
Διατηρεί ουδέτερη ακεραιότητα σε σενάρια μεταφοράς ισχύος
Υποστηρίζει την ασφαλή εναλλαγή μεταξύ ρεύματος δικτύου και γεννήτριας

Μέτρηση και Επικοινωνία

Υποστηρίζει παρακολούθηση του ρεύματος σε πραγματικό χρόνο και στους τέσσερις πόλους
Προαιρετικές διεπαφές επικοινωνίας για ενοποίηση συστήματος
Επιτρέπει τη διάγνωση βάσει δεδομένων και την προγνωστική συντήρηση
Βελτιώνει την ορατότητα και τον έλεγχο της ηλεκτρικής υποδομής

Εφαρμογές

Κύριος διακόπτης κυκλώματος σε πίνακες διανομής κτιρίων και βιομηχανιών
Συστήματα Automatic Transfer Switch (ATS) που χρησιμοποιούν 4P Electronic Trip Units για ασφαλή εναλλαγή ισχύος.
Τριφασικά συστήματα τεσσάρων συρμάτων που απαιτούν πλήρη απομόνωση
Εμπορικές και βιομηχανικές εγκαταστάσεις με ευαίσθητα ή μη γραμμικά φορτία
Κρίσιμα περιβάλλοντα όπου η συνεχής ισχύς και η ασφάλεια είναι απαραίτητες

FAQ

Τι είναι το 4P4D έναντι του 4P3D;

4P4D (Four Pole Four Detection):Και οι τέσσερις αγωγοί (L1, L2, L3, N) παρακολουθούνται πλήρως και προστατεύονται
4P3D (Ανίχνευση τεσσάρων πόλων τριών πόλων):Μόνο οι αγωγοί τριών φάσεων παρακολουθούνται, ενώ ο ουδέτερος είναι ενεργοποιημένος αλλά δεν προστατεύεται ενεργά
Το 4P4D παρέχει υψηλότερη ασφάλεια περιλαμβάνοντας ανίχνευση και προστασία ουδέτερου ρεύματος
ΟΗλεκτρονική μονάδα ταξιδιού 4Pμε 4P4D συνιστάται για συστήματα με αρμονικά φορτία ή ευαίσθητο εξοπλισμό

Μπορεί να ρυθμιστεί η ουδέτερη προστασία;

Ναι, οι ρυθμίσεις ουδέτερης προστασίας είναι συνήθως προσαρμόσιμες σε προηγμένες μονάδες ταξιδιού
Οι χρήστες μπορούν να διαμορφώσουν επίπεδα προστασίας ουδέτερου ρεύματος (π.χ. 50%, 100% ή απενεργοποιημένα)
Η προσαρμογή βοηθά στην αντιστοίχιση των απαιτήσεων του συστήματος και των χαρακτηριστικών φορτίου
Βελτιώνει την ευελιξία σε εφαρμογές με ποικίλες ουδέτερες συνθήκες ρεύματος

Ποιος είναι ο σκοπός της ουδέτερης προστασίας;

Αποτρέπει την υπερθέρμανση και τη ζημιά που προκαλείται από υπερβολικό ουδέτερο ρεύμα
Αντιμετωπίζει την αρμονική παραμόρφωση από μη γραμμικά φορτία (π.χ. UPS, φωτισμός LED, εξοπλισμός πληροφορικής)
Εξασφαλίζει ασφαλή λειτουργία σε τριφασικά συστήματα τετρασύρματος
ΟΗλεκτρονική μονάδα ταξιδιού 4Pεξασφαλίζει πλήρη προστασία παρακολουθώντας τόσο τους αγωγούς φάσης όσο και τους ουδέτερους

Πώς δοκιμάζετε τη μονάδα ταξιδιού;

Χρησιμοποιήστε το ενσωματωμένο κουμπί δοκιμής (εάν υπάρχει) για λειτουργικούς ελέγχους
Εφαρμόστε τη δοκιμή δευτερεύουσας έγχυσης ρεύματος για ακριβή επαλήθευση βαθμονόμησης
Επιβεβαιώστε την απόκριση ταξιδιού σε συνθήκες προσομοίωσης υπερφόρτωσης ή σφάλματος
Οι τακτικές δοκιμές διασφαλίζουν την αξιοπιστία και τη συμμόρφωση με τα πρότυπα συντήρησης

Τι σημαίνει εάν μια λυχνία κατάστασης είναι αναμμένη;

Ένδειξη ισχύος:Η μονάδα ταξιδιού είναι ενεργοποιημένη και λειτουργεί κανονικά
Ένδειξη συναγερμού:Προειδοποιητική κατάσταση όπως υπερφόρτωση ή σήμα πριν από το ταξίδι
Ένδειξη ταξιδιού:Ο διακόπτης έχει απενεργοποιηθεί λόγω κατάστασης σφάλματος
Εμφάνιση κωδικού σφάλματος (εάν υπάρχει):Παρέχει λεπτομερή διάγνωση βλαβών
Οι λυχνίες κατάστασης βοηθούν τους χειριστές να αναγνωρίζουν γρήγορα τις συνθήκες του συστήματος και να αναλαμβάνουν δράση
