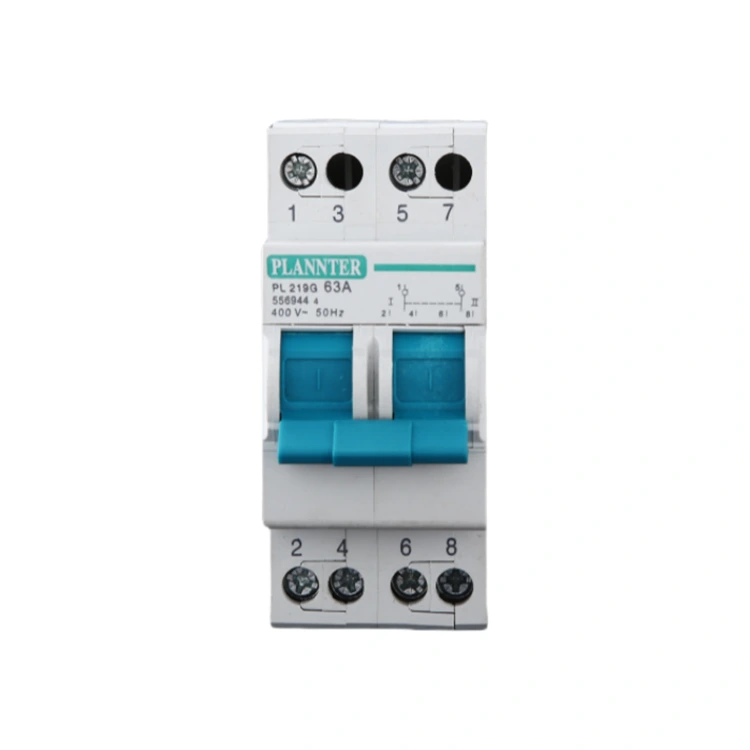

Πώς ένας ιδιοκτήτης σπιτιού κράτησε τα φώτα αναμμένα κατά τη διάρκεια μιας εβδομαδιαίας διακοπής – με έναν απλό, αξιόπιστο χειροκίνητο διακόπτη αλλαγής;

Μια εβδομαδιαία διακοπή μπορεί να μετατρέψει ένα πρόβλημα ρουτίνας ρεύματος σε οικιακή πρόκληση, αλλά αυτό του Pugaoχειροκίνητος διακόπτης εναλλαγήςδείχνει γιατί μια απλή μέθοδος μεταφοράς ισχύος μπορεί να εξακολουθεί να έχει σημασία.

Όταν το πλέγμα πέφτει για αρκετές ημέρες, το μεγαλύτερο πρόβλημα είναι σπάνια το ίδιο το σκοτάδι. Τα ψυγεία σταματούν να λειτουργούν, τα συστήματα θέρμανσης ή ψύξης δεν είναι διαθέσιμα, ο εξοπλισμός επικοινωνίας χρειάζεται εφεδρική ισχύ και ο βασικός φωτισμός εξαρτάται ξαφνικά από οποιαδήποτε εναλλακτική πηγή ενέργειας είναι διαθέσιμη.

Για έναν ιδιοκτήτη σπιτιού που αντιμετωπίζει εκτεταμένη διακοπή λειτουργίας, η λύση δεν ήταν ένα περίπλοκο αυτοματοποιημένο σύστημα. Μια γεννήτρια αναμονής και ένας ξεκάθαρα χειριζόμενος χειροκίνητος διακόπτης εναλλαγής παρείχαν έναν απλό τρόπο μετακίνησης επιλεγμένων κυκλωμάτων από την κανονική τροφοδοσία στην εφεδρική ισχύ.

Η ιστορία αντικατοπτρίζει ένα ευρύτερο ζήτημα στον ηλεκτρικό σχεδιασμό κατοικιών και μικρών κτιρίων: όταν υπάρχει εφεδρική ισχύς, πόσο γρήγορα και με ασφάλεια μπορεί να μεταφερθεί η ηλεκτρική παροχή;

Το πραγματικό πρόβλημα ξεκινά όταν το πλέγμα αποτυγχάνει

Οι σύντομες διακοπές ρεύματος είναι ενοχλητικές. Μια πολυήμερη διακοπή είναι διαφορετική.

Κατά τη διάρκεια μιας παρατεταμένης διακοπής, τα νοικοκυριά μπορεί να χρειαστεί να διατηρούν σε λειτουργία πολλά βασικά φορτία ενώ αφήνουν τον μη απαραίτητο εξοπλισμό αποσυνδεδεμένο. Ένα ψυγείο, κύκλωμα φωτισμού, εξοπλισμός επικοινωνιών, αντλία κυκλοφορίας ή επιλεγμένα κυκλώματα πρίζας μπορεί να παραμείνουν σημαντικά, ενώ οι συσκευές υψηλής κατανάλωσης μπορούν να παραμείνουν εκτός σύνδεσης.

Αυτό δημιουργεί μια πρακτική απαίτηση για ηλεκτρικό εξοπλισμό μεταγωγής. Η εφεδρική πηγή πρέπει να συνδεθεί χωρίς να δημιουργείται μη ασφαλής σύνδεση μεταξύ της παροχής του βοηθητικού προγράμματος και της γεννήτριας.

Ένας χειροκίνητος διακόπτης εναλλαγής καλύπτει αυτή τη βασική απαίτηση παρέχοντας μια καθορισμένη διαδρομή μεταγωγής μεταξύ δύο πηγών ισχύος.

Αντί να εξαρτάται από λογισμικό, δίκτυα επικοινωνιών ή περίπλοκη ακολουθία ελέγχου, ο χειριστής αλλάζει φυσικά τη θέση τροφοδοσίας σύμφωνα με το σχέδιο της ηλεκτρικής εγκατάστασης.

Αυτή η απλότητα μπορεί να γίνει ιδιαίτερα χρήσιμη όταν μια διακοπή διαρκεί πολύ περισσότερο από το αναμενόμενο.

Γιατί η χειροκίνητη εναλλαγή μπορεί να έχει νόημα

Τα συστήματα αυτόματης μεταφοράς έχουν ένα προφανές πλεονέκτημα: μπορούν να ανιχνεύσουν μια διακοπή ρεύματος και να μεταφέρουν ένα καθορισμένο φορτίο χωρίς να απαιτείται κάποιος να χειριστεί το διακόπτη.

Αλλά ο αυτόματος εξοπλισμός δεν είναι η μόνη προσέγγιση.

Για σπίτια, εργαστήρια, μικρά εμπορικά κτίρια, γεωργικές εγκαταστάσεις και άλλες εγκαταστάσεις όπου ένα εκπαιδευμένο άτομο μπορεί να διαχειριστεί την εφεδρική παροχή, η χειροκίνητη εναλλαγή μπορεί να προσφέρει μια πιο άμεση μέθοδο λειτουργίας.

Το κλειδί δεν είναι αν ένα σύστημα είναι χειροκίνητο ή αυτόματο. Το πιο σημαντικό ερώτημα είναι εάν η διάταξη μεταγωγής διαχωρίζει σαφώς τις δύο πηγές ισχύος και ταιριάζει με τα ηλεκτρικά χαρακτηριστικά της εγκατάστασης.

Αυτές οι λεπτομέρειες είναι εύκολο να παραβλεφθούν κατά την επιλογή εφεδρικού εξοπλισμού ισχύος. Ωστόσο, κατά τη διάρκεια μιας πραγματικής διακοπής λειτουργίας, μπορούν να καθορίσουν εάν μια εφεδρική ρύθμιση είναι πρακτική ή δύσκολη στη λειτουργία.

Τι συνέβη κατά τη διάρκεια της εβδομαδιαίας διακοπής;

Φανταστείτε την κατάσταση του ιδιοκτήτη του σπιτιού.

Η παροχή κοινής ωφέλειας αποτυγχάνει το πρωί της Δευτέρας. Το ψυγείο είναι ήδη γεμάτο, οι θερμοκρασίες πέφτουν έξω και η ειδοποίηση διακοπής αρχικά δεν δίνει χρόνο σταθερής αποκατάστασης.

Μια φορητή γεννήτρια ή μια γεννήτρια αναμονής είναι διαθέσιμη, αλλά η απλή σύνδεσή της στην οικιακή καλωδίωση δεν αρκεί. Η κανονική πηγή ενέργειας πρέπει να απομονωθεί σύμφωνα με τις απαιτήσεις ηλεκτρικής εγκατάστασης προτού η εφεδρική πηγή τροφοδοτήσει τα επιλεγμένα κυκλώματα.

Ο ιδιοκτήτης του σπιτιού ακολουθεί την καθιερωμένη διαδικασία λειτουργίας.

Πρώτον, η κανονική παροχή αποσυνδέεται. Η γεννήτρια ξεκινά και αφήνεται να σταθεροποιηθεί. Στη συνέχεια, ο διακόπτης χειροκίνητης εναλλαγής μετακινείται στην εφεδρική θέση, μεταφέροντας τα καθορισμένα κυκλώματα στην εναλλακτική πηγή.

Το αποτέλεσμα είναι εσκεμμένα αδιάφορο: τα φώτα επανέρχονται, οι βασικές συσκευές μπορούν να λειτουργήσουν και το νοικοκυριό συνεχίζει με περιορισμένη αλλά χρησιμοποιήσιμη ηλεκτρική παροχή.

Την Τρίτη, την Τετάρτη και τις επόμενες ημέρες παραμένει διαθέσιμη η ίδια βασική ρύθμιση.

Δεν χρειάζεται ο εξοπλισμός μεταγωγής να λαμβάνει αποφάσεις σχετικά με τις προτεραιότητες του νοικοκυριού. Αυτές οι προτεραιότητες έχουν ήδη καθοριστεί κατά την εγκατάσταση.

Αυτό είναι ένα από τα πρακτικά δυνατά σημεία ενός απλού χειροκίνητου συστήματος.

Η σημασία της επιλογής μόνο βασικών φορτίων

Μια γεννήτρια δεν χρειάζεται απαραίτητα να τροφοδοτεί ένα ολόκληρο σπίτι.

Σε πολλές εφεδρικές εγκαταστάσεις, η πιο λογική προσέγγιση είναι ο εντοπισμός βασικών κυκλωμάτων πριν συμβεί μια διακοπή.

Για παράδειγμα:

Κυκλώματα που συνήθως θεωρούνται απαραίτητα

Τα μεγάλα ηλεκτρικά στοιχεία θέρμανσης, οι φορτιστές ηλεκτρικών οχημάτων, οι φούρνοι και άλλα φορτία υψηλής ζήτησης ενδέχεται να απαιτούν σημαντικά μεγαλύτερη χωρητικότητα γεννήτριας.

Αυτός είναι ο λόγος για τον οποίο ένας διακόπτης εναλλαγής δεν πρέπει ποτέ να εξετάζεται χωριστά από τον συνολικό ηλεκτρικό σχεδιασμό. Ο εξοπλισμός μεταγωγής, η βαθμολογία της γεννήτριας, ο πίνακας διανομής, τα μεγέθη αγωγών, οι προστατευτικές συσκευές και τα συνδεδεμένα φορτία πρέπει να λειτουργούν ως ένα σύστημα.

Για τις ομάδες προμηθειών που αξιολογούν ηλεκτρικό εξοπλισμό χαμηλής τάσης, αυτό το σημείο είναι ιδιαίτερα σημαντικό. Μια προδιαγραφή προϊόντος θα πρέπει να συγκρίνεται με την προβλεπόμενη εφαρμογή αντί να κρίνεται απλώς από την εμφάνιση ή την ονομαστική βαθμολογία ρεύματος.

Τι κάνει έναν χειροκίνητο διακόπτη αλλαγής αξιόπιστο;

Η μηχανική απλότητα δεν σημαίνει αυτόματα ότι κάθε χειροκίνητος διακόπτης είναι κατάλληλος.

Μια αξιόπιστη μονάδα ξεκινά με κατάλληλες ηλεκτρικές προδιαγραφές και συνεπείς ελέγχους κατασκευής.

Η Pugao παράγει ηλεκτρικό εξοπλισμό χαμηλής τάσης από το 2011, με τομείς προϊόντων όπως διακόπτες διανομής ισχύος, εξοπλισμό ελέγχου, κινητήρες και όργανα. Το περιβάλλον παραγωγής της περιλαμβάνει αυτοματοποιημένες γραμμές ημιπαραγωγής μικρών διακοπτών, εξοπλισμό αυτόματης συσκευασίας και πλαστικοποίησης, πλήρως αυτόματες μηχανές διάτρησης, πάγκους εργασίας επιθεώρησης και επικύρωσης, συστήματα σήμανσης λέιζερ, εξοπλισμό εκτύπωσης μαξιλαριών, γραμμές χειροκίνητης παραγωγής και ημιαυτόματες μηχανές συγκόλλησης σημείου.

Αυτές οι λεπτομέρειες παραγωγής έχουν σημασία επειδή ο ηλεκτρικός εξοπλισμός μεταγωγής εξαρτάται από περισσότερα από το εξωτερικό περίβλημα. Η μηχανική κίνηση, τα αγώγιμα εξαρτήματα, η κατασκευή ακροδεκτών, η μόνωση, η ευθυγράμμιση των επαφών και η συνοχή της συναρμολόγησης επηρεάζουν την τελική συσκευή.

Η επιθεώρηση και η επικύρωση ποιότητας παρέχουν επίσης ένα σημαντικό σημείο ελέγχου πριν ο εξοπλισμός γίνει μέρος ενός συστήματος διανομής χαμηλής τάσης.

Εγχειρίδιο δεν σημαίνει πρωτόγονο

Η λέξη "εγχειρίδιο" μπορεί μερικές φορές να δώσει την εντύπωση του ξεπερασμένου εξοπλισμού. Στην ηλεκτρική διανομή, αυτή η υπόθεση είναι παραπλανητική.

Ένας χειροκίνητος διακόπτης μπορεί να είναι ένα σκόπιμα απλό εξάρτημα σε ένα καλά σχεδιασμένο σύστημα.

Η κύρια δουλειά του είναι εύκολα κατανοητή: επιλέξτε την κατάλληλη πηγή ενέργειας διατηρώντας τον απαιτούμενο διαχωρισμό μεταξύ των πηγών.

Υπάρχει αξία στον εξοπλισμό που δεν προσθέτει περιττή πολυπλοκότητα σε μια βασική εργασία.

Για εγκαταστάσεις όπου δεν απαιτείται αυτόματη μεταφορά, η χειροκίνητη λειτουργία μπορεί επίσης να κάνει το σύστημα πιο κατανοητό. Μια ευκρινώς επισημασμένη θέση διακόπτη παρέχει μια ορατή ένδειξη για το ποια πηγή έχει επιλεγεί αυτήν τη στιγμή.

Αυτή η ορατότητα μπορεί να είναι χρήσιμη κατά τη συντήρηση, τη δοκιμή και τη λειτουργία έκτακτης ανάγκης.

Μια πρακτική λίστα ελέγχου για την επιλογή ηλεκτρικού εξοπλισμού

Η εμπειρία του ιδιοκτήτη του σπιτιού υπογραμμίζει επίσης αρκετές ερωτήσεις που είναι χρήσιμες πριν καθορίσετε εφεδρικό εξοπλισμό μεταγωγής.

1. Ποια είναι η απαιτούμενη τρέχουσα βαθμολογία;

Ο διακόπτης πρέπει να αντιστοιχεί στο ηλεκτρικό φορτίο που αναμένεται να ελέγξει. Η επιλογή με βάση μόνο την έξοδο επικεφαλίδας της γεννήτριας μπορεί να οδηγήσει σε ελλιπή αξιολόγηση.

2. Ποιοι αγωγοί πρέπει να αλλάξουν;

Το ηλεκτρικό σύστημα καθορίζει εάν η εγκατάσταση απαιτεί μονοπολική, διπολική, τριπολική, τετραπολική ή άλλη διαμόρφωση.

3. Πώς θα λειτουργεί ο εξοπλισμός;

Ένας χειροκίνητος μηχανισμός πρέπει να έχει μια θέση λειτουργίας που να αναγνωρίζεται εύκολα και να είναι κατάλληλη για το περιβάλλον εγκατάστασης.

4. Ποια προστασία είναι ήδη εγκατεστημένη;

Ένας διακόπτης αλλαγής δεν αντικαθιστά την προστασία κυκλώματος. Οι διακόπτες, οι ασφάλειες, οι ρυθμίσεις γείωσης και άλλα προστατευτικά μέτρα παραμένουν μέρος του πλήρους ηλεκτρικού συστήματος.

5. Ποιος θα το χειριστεί;

Μια μη αυτόματη ρύθμιση δημιουργίας αντιγράφων ασφαλείας θα πρέπει να έχει μια σαφή διαδικασία και η λειτουργία θα πρέπει να περιορίζεται σε άτομα που κατανοούν την εγκατάσταση και τις ισχύουσες απαιτήσεις ασφάλειας.

Αυτές οι ερωτήσεις μπορούν να αποτρέψουν ένα κοινό λάθος: να αντιμετωπίζετε τον διακόπτη ως μεμονωμένο στοιχείο και όχι ως μέρος μιας πλήρους ρύθμισης εφεδρικής ισχύος.

Όπου ταιριάζει καλύτερα η απλή εναλλαγή αντιγράφων ασφαλείας

Οι ρυθμίσεις μη αυτόματης μεταφοράς μπορεί να είναι σχετικές με πολλές εφαρμογές χαμηλής τάσης.

Η κατάλληλη διαμόρφωση ποικίλλει ανάλογα με τους τοπικούς ηλεκτρικούς κώδικες, τα χαρακτηριστικά της πηγής, τις απαιτήσεις φορτίου και τον σχεδιασμό εγκατάστασης.

Αυτή η παραλλαγή είναι ακριβώς ο λόγος για τον οποίο η τεχνική τεκμηρίωση και οι προδιαγραφές εξοπλισμού θα πρέπει να επανεξεταστούν πριν ένα προϊόν ενσωματωθεί σε ένα έργο.

Τι δείχνει πραγματικά η διακοπή της εβδομάδας

Ο ιδιοκτήτης του σπιτιού δεν κράτησε όλες τις συσκευές σε λειτουργία καθ' όλη τη διάρκεια της διακοπής. Ούτε ένας μόνο διακόπτης έλυσε κάθε ηλεκτρική πρόκληση.

Αυτό που λειτούργησε ήταν μια πλήρης διευθέτηση βασισμένη σε μια απλή αρχή: εντοπισμός βασικών φορτίων, παροχή κατάλληλης εφεδρικής πηγής, διαχωρισμός της παροχής του βοηθητικού προγράμματος από αυτήν την πηγή και καθιέρωση μιας σαφής μεθόδου για τη μεταφορά των επιλεγμένων κυκλωμάτων.

Ο διακόπτης χειροκίνητης αλλαγής ήταν μόνο ένα εξάρτημα, αλλά έπαιζε σημαντικό ρόλο χωρίς να προσθέτει περιττή πολυπλοκότητα.

Για την προμήθεια ηλεκτρικού εξοπλισμού και τον σχεδιασμό έργων, αυτό το μάθημα αξίζει να θυμάστε. Τα συστήματα εφεδρικής τροφοδοσίας δεν χρειάζονται πάντα περισσότερες δυνατότητες. Χρειάζονται τη σωστή διαμόρφωση, τις κατάλληλες αξιολογήσεις, τη σαφή λειτουργία και τον συνεπή ποιοτικό έλεγχο.

Μια εβδομάδα χωρίς τροφοδοσία δικτύου μπορεί γρήγορα να αποκαλύψει τις αδυναμίες που παραμένουν αόρατες κατά την κανονική λειτουργία. Ωστόσο, όταν το ηλεκτρικό σύστημα έχει προγραμματιστεί εκ των προτέρων, ακόμη και μια παρατεταμένη διακοπή μπορεί να μετατραπεί σε διαχειρίσιμη διακοπή παρά σε οικιακή κρίση.

Για αυτόν τον τύπο εφαρμογής χαμηλής τάσης, η πρακτική αξία ενός διακόπτη χειροκίνητης αλλαγής έγκειται στην καθορισμένη λειτουργία μεταγωγής και στην απλή λειτουργία του. Η Zhejiang Pugao Electric Power Co., Ltd., υπό την επωνυμία Pugao, συνεχίζει να αναπτύσσει και να παράγει ηλεκτρικό εξοπλισμό χαμηλής τάσης με καθιερωμένες διαδικασίες παραγωγής και επιθεώρησης, παρέχοντας ένα παράδειγμα του πώς το απλό ηλεκτρικό υλικό μπορεί να παραμείνει σχετικό στον σύγχρονο σχεδιασμό εφεδρικής ενέργειας.
