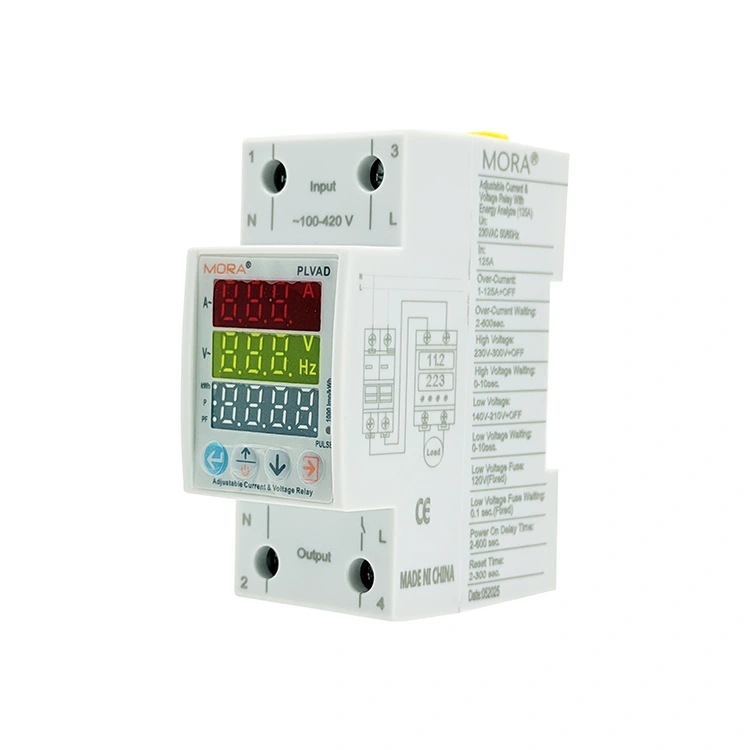

2P Digital Voltage Protector Type C με Τριπλή Οθόνη

Οι αγοραστές βιομηχανικών συσκευών διανομής αναζητούν πολυλειτουργικές συσκευές παρακολούθησης που εξοικονομούν χώρο στις σιδηροδρομικές γραμμές και μειώνουν την πολυπλοκότητα της καλωδίωσης πεδίου. Κατασκευασμένο με ακρίβεια από την PUGAO (Mora), το υψηλής απόδοσης 2P Digital Voltage Protector Type C με Τριπλή Οθόνη ανταποκρίνεται σε αυτήν την πρόθεση αναζήτησης με ένα all-in-one δομοστοιχειωτό πακέτο πλάτους 36 mm. Διαφορετικά από τα παλαιότερα σχέδια δύο παραθύρων, αυτή η μονάδα διαθέτει ενσωματωμένο εσωτερικό αισθητήρα ρεύματος και κύκλωμα παρακολούθησης διαρροών υψηλής ανάλυσης. Ο ενσωματωμένος μικροεπεξεργαστής επεξεργάζεται αυτές τις εισόδους ταυτόχρονα, παρέχοντας ανεξάρτητα εύρη προσαρμογής για σφάλματα υπέρτασης, υπερέντασης και υπολειπόμενου ρεύματος για να διασφαλίσει πλήρη προστασία για ευαίσθητα αυτοματοποιημένα μηχανήματα.

Τι μπορεί να κάνει μια διεπαφή τριών παραθύρων για την αποδοτικότητα της συντήρησής σας;

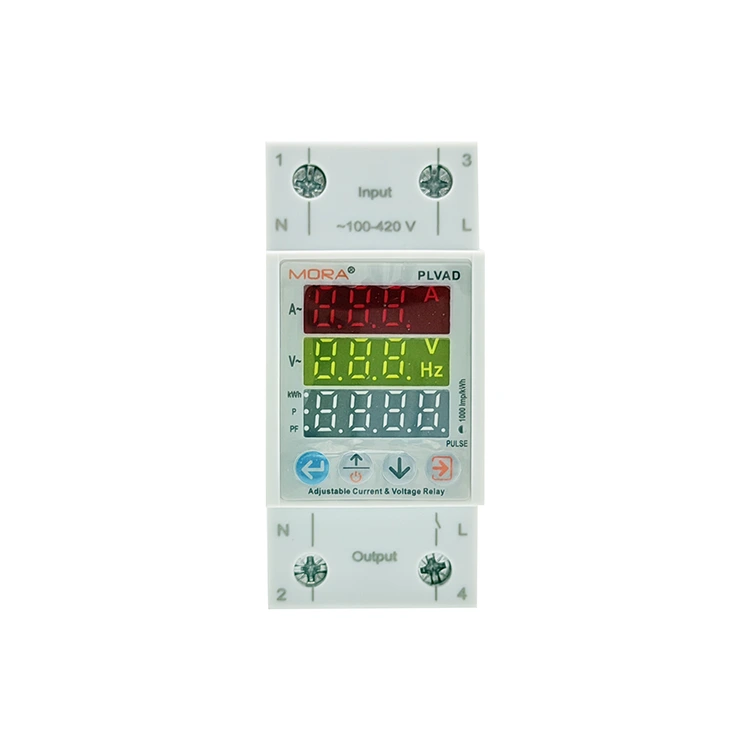

Οι σύγχρονοι υποπίνακες αυτοματισμού απαιτούν λεπτομερή ηλεκτρικά δεδομένα για να απλοποιήσουν τα διαγνωστικά και να αποτρέψουν τη διακοπή λειτουργίας. Το 2P Digital Voltage Protector Type C με Τριπλή Οθόνη χρησιμοποιεί τρία ανεξάρτητα, στοιβαγμένα ψηφιακά παράθυρα οθόνης που εμφανίζουν ταυτόχρονα την τάση γραμμής (V), το ενεργό ρεύμα κυκλώματος (A) και τις μετρήσεις υπολειπόμενου ρεύματος/ισχύς σε πραγματικό χρόνο. Αυτή η οθόνη δεδομένων σε πραγματικό χρόνο εξαλείφει την ανάγκη χειροκίνητης περιήγησης στα μενού χρησιμοποιώντας κουμπιά πρόσοψης, επιτρέποντας στις ομάδες συντήρησης να εντοπίζουν αμέσως μη ισορροπημένα φορτία, αρμονικά ρεύματα ή αποτυχημένη μόνωση πριν από ένα κρίσιμο σφάλμα προκαλέσει απρογραμμάτιστο τερματισμό του συστήματος.

Παράμετροι Τεχνικής Απόδοσης

• Εύρος τάσης λειτουργίας: 140V έως 300V AC (50/60 Hz)

• Τρέχουσα χωρητικότητα παρακολούθησης (Iₘₐₓ): 1A έως 63A Ρυθμιζόμενη (Βήμα: 0,1A)

• Φάσμα ευαισθησίας διαρροής: Εύρος 10mA έως 99mA ή ρυθμιζόμενη παράκαμψη

• Ταχύτητα ανανέωσης δεδομένων / Ακρίβεια: ≤ 0,5 δευτ. Κύκλος δειγματοληψίας / Μετρολογία κατηγορίας 1,0

• Χωρητικότητα καλωδίωσης ακροδεκτών: Δέχεται έως 25mm² συμπαγές / 16mm² εύκαμπτο συρματόσχοινο καλώδιο

• Συμμόρφωση & Πιστοποιήσεις: Πιστοποιημένο CE, Συμβατό με RoHS, Κατασκευασμένο σύμφωνα με τα πρότυπα IEC 60947-2 Παράρτημα Β

Παρακολούθηση διαρροής στο έδαφος μικροδευτερολέπτου

Παρακολούθηση ακριβείας διαρροής σε επίπεδο χιλιοστών: Εξοπλισμένο με επαγγελματικό πυρήνα παρακολούθησης υπολειπόμενου ρεύματος, υποστηρίζει παρακολούθηση σε πραγματικό χρόνο του ρεύματος σφάλματος γείωσης σε επίπεδο milliampere, καταγράφοντας με ακρίβεια μικροσκοπικά σήματα διαρροής που προκαλούνται από τη γήρανση του καλωδίου, τη διείσδυση υγρασίας και τη ζημιά στη μόνωση.

Πρόληψη διπλής πυρκαγιάς και ηλεκτροπληξίας: Κατασκευάζει ένα δευτερεύον προστατευτικό φράγμα ασφαλείας για το κύκλωμα με βάση την προστασία βραχυκυκλώματος, αποτρέποντας αποτελεσματικά τις πυρκαγιές και τα ατυχήματα ηλεκτροπληξίας που προκαλούνται από αστοχία μόνωσης και είναι κατάλληλο για παλιές εγκαταστάσεις καλωδίωσης και βιομηχανικά σενάρια υψηλού επιπέδου ασφάλειας.

Ενσωματωμένος αισθητήρας ρεύματος χαμηλών απωλειών & προστασία υπερέντασης

Ενσωματωμένος σχεδιασμός εξοικονόμησης χώρου ανίχνευσης: Ενσωματωμένος μετασχηματιστής ρεύματος υψηλής ακρίβειας χαμηλής αντίστασης, υποστηρίζει παρακολούθηση ρεύματος υψηλής ακρίβειας πλήρους εύρους 0–63A. Το 2P Digital Voltage Protector Type C με Τριπλή Οθόνη εξαλείφει την ανάγκη για εξωτερικούς αισθητήρες CT και βοηθητική καλωδίωση, βελτιστοποιώντας σημαντικά την εσωτερική διάταξη του κουτιού διανομής και μειώνοντας το κόστος μηχανικής.

Έξυπνη Αναγνώριση ρεύματος εισβολής: Οι χρήστες μπορούν να προσαρμόσουν το όριο ταξιδιού υπερέντασης και τον χρόνο καθυστέρησης. Το σύστημα μπορεί αυτόματα να αναγνωρίσει και να αποφύγει το στιγμιαίο ρεύμα εισόδου κατά την εκκίνηση του κινητήρα, δεν θα δημιουργήσει οχλήσεις και μπορεί να διακόψει γρήγορα την τροφοδοσία ρεύματος για πραγματικά σφάλματα παρατεταμένης υπερφόρτωσης για την προστασία του εξοπλισμού κυκλώματος.

Μακροχρόνια σταθερή σύνδεση

• Σχεδίαση καλωδίωσης αεριοστεγής: Οι επινικελωμένοι σφιγκτήρες χαλκού και οι σύνθετες βίδες από χάλυβα M5 υποστηρίζουν μέγιστη ροπή καλωδίωσης 2,5 Nm, με ισχυρή δύναμη σύσφιξης.

• Αντιγηραντική και αντι-χαλαρή: Βαθιές αντιολισθητικές οδοντώσεις στο εσωτερικό τοίχωμα του ακροδέκτη δαγκώνουν σφιχτά στον πυρήνα του χάλκινου σύρματος, επιλύοντας αποτελεσματικά σφάλματα χαλαρής επαφής που προκαλούνται από ερπυσμό χαλκού και μακροχρόνιο θερμικό κύκλωμα και διατηρώντας σταθερή λειτουργία χαμηλής αντίστασης.

FAQ

Ε: Γιατί η τρέχουσα οθόνη δείχνει 0,0A όταν ο εξοπλισμός χαμηλής κατανάλωσης λειτουργεί κανονικά;

Α: Ο ενσωματωμένος μετασχηματιστής ρεύματος αυτού του μοντέλου είναι βαθμονομημένος για βιομηχανική παρακολούθηση φορτίου υψηλής ισχύος, με ελάχιστο όριο ανίχνευσης 0,5Α. Το ρεύμα λειτουργίας του εξοπλισμού χαμηλής κατανάλωσης όπως τα μικρά φώτα και τα ηλεκτρονικά αναμονής είναι χαμηλότερο από το όριο ανίχνευσης, επομένως η οθόνη δείχνει 0,0A. Αυτό το 2P Digital Voltage Protector Type C με Τριπλή Οθόνη είναι τοποθετημένο για βιομηχανική προστασία υψηλού φορτίου και όχι για μέτρηση μικρορεύματος εξοπλισμού χαμηλής ισχύος.

Ε: Μπορεί να απενεργοποιηθεί η λειτουργία προστασίας από διαρροές για παλιές εγκαταστάσεις με υψηλή βασική διαρροή;

Α: Ναι. Το κατώφλι υπολειπόμενου ρεύματος μπορεί να ρυθμιστεί ελεύθερα εντός 10–99 mA ή να απενεργοποιηθεί χειροκίνητα μέσω του μενού προγραμματισμού για την αποφυγή οχλήσεων που προκαλούνται από εγγενή διαρροή στη γραμμή βάσης παλιών γραμμών. Συνιστάται ο χειρισμός από εξειδικευμένο ηλεκτρολόγο αφού επιβεβαιωθεί η ασφάλεια της επιτόπιας καλωδίωσης για να διασφαλιστεί η συμμόρφωση με τις επιτόπιες προδιαγραφές ασφάλειας γείωσης.

Ε: Θα χαθούν οι προσαρμοσμένες παράμετροι τάσης και ρεύματος μετά από διακοπή ρεύματος;

Α: Καμία απώλεια. Όλα τα όρια προστασίας και οι παράμετροι λειτουργίας που ορίζονται από τον χρήστη στερεώνονται στο μη πτητικό τσιπ EEPROM του σκάφους, δεν απαιτείται εφεδρική μπαταρία. Οι παράμετροι αποθηκεύονται μόνιμα και μπορούν να φορτωθούν αυτόματα για να συνεχιστούν οι εργασίες προστασίας μετά την ανάκτηση ισχύος του δικτύου.
