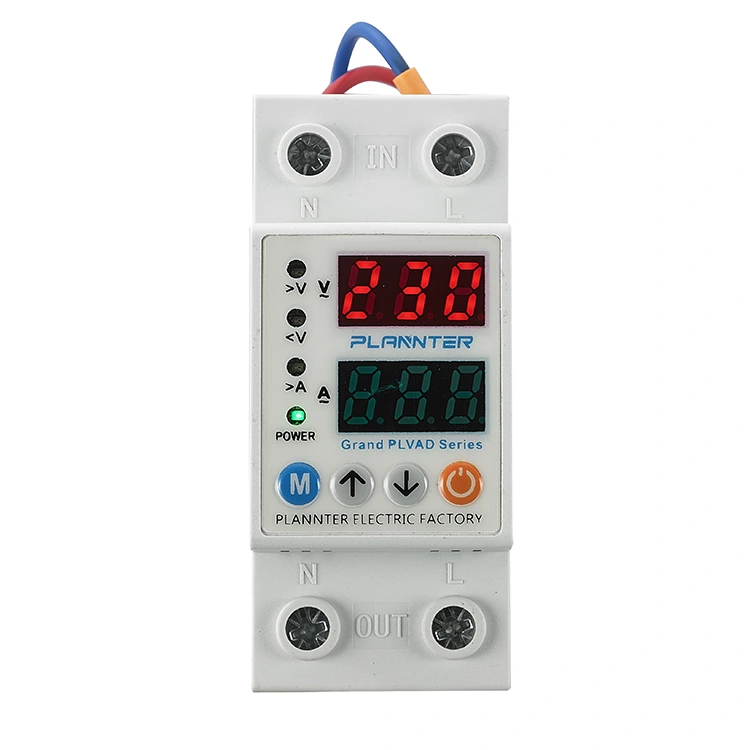

Προστατευτικό τάσης διπλής οθόνης

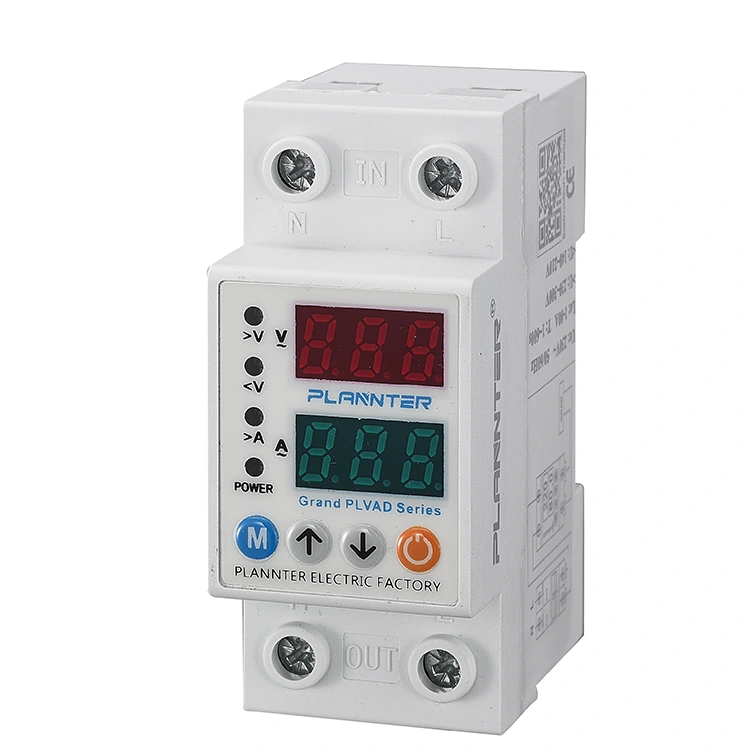

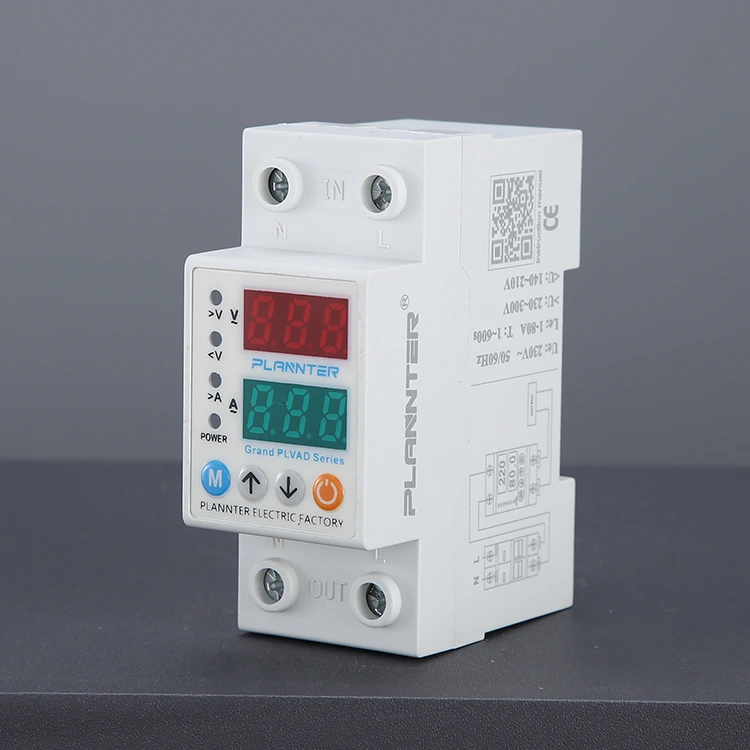

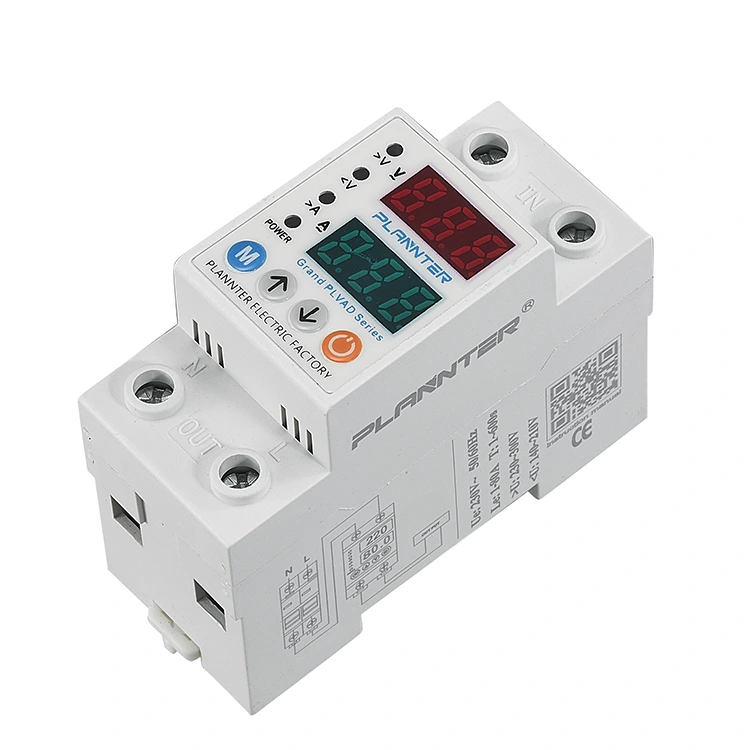

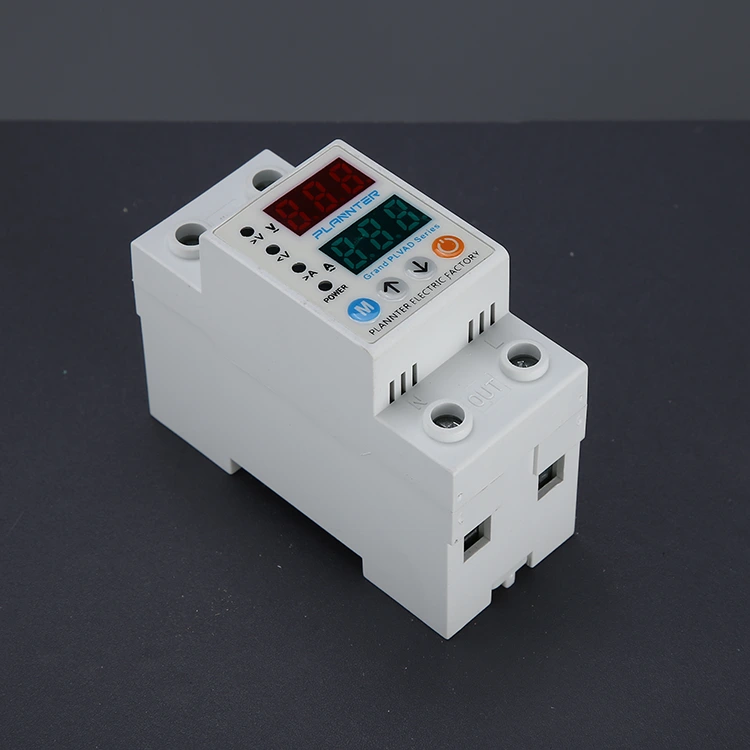

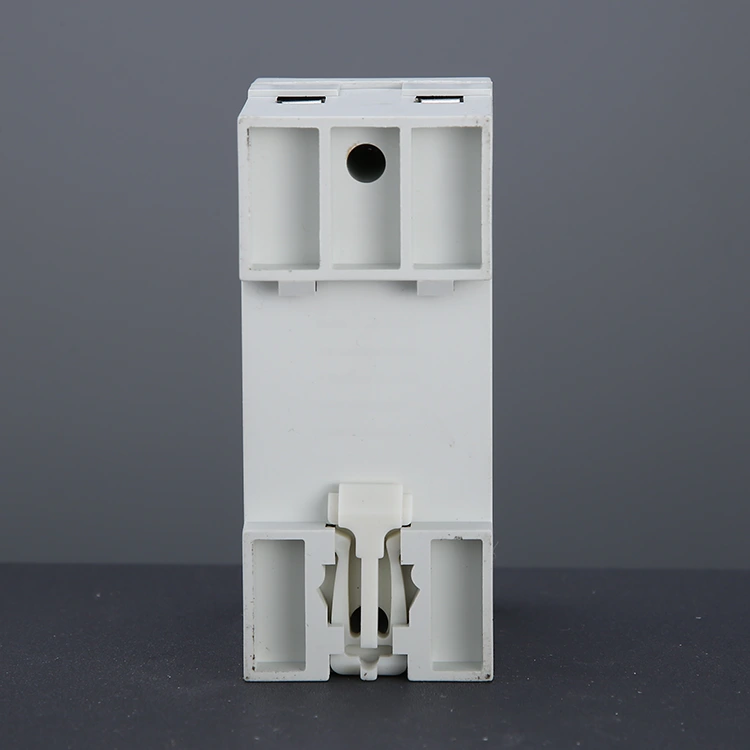

Η ρυθμιζόμενη τάση προστατεύει τα ηλεκτρικά συστήματα από υπερβολική τάση, υπό τάση, υπερβολικό ρεύμα και υπό ρεύμα για διαφορετικά συστήματα, όπως ηλιακές εγκαταστάσεις για την αποφυγή ζημιών στον εξοπλισμό. Παρέχει σύστημα παρακολούθησης και προστασίας σε πραγματικό χρόνο για βιομηχανικές, εμπορικές και οικιακές εφαρμογές. Αυτό το PUGAO (Plannter Electric) Dual Display Voltage Protector διαθέτει διπλές οθόνες LED που παρέχουν μια ματιά με μια ματιά της τάσης εισόδου και του ρεύματος φορτίου. Εξοικονομεί χώρο με την τοποθέτηση σε ράγα DIN και είναι εύκολο να ρυθμιστεί χρησιμοποιώντας τα κουμπιά ρύθμισης/επάνω/κάτω/μη αυτόματη ενεργοποίηση/απενεργοποίηση.

Χαρακτηριστικά

Ρυθμισμένη προστασία τάσης/ρεύματος: Μπορούμε να ορίσουμε προσαρμόσιμη υπέρταση π.χ. >230V και κατώφλια υπερέντασης έως 63Α για παρακολούθηση και προστασία του ηλεκτρικού συστήματος από ζημιές λόγω διακυμάνσεων ισχύος.

Διπλή οθόνη σε πραγματικό χρόνο: Αυτό το Dual Display Voltage Protector διαθέτει μια ψηφιακή οθόνη LED που παρακολουθεί τόσο την τάση 220V/230V όσο και τις τιμές ρεύματος.

Συναγερμοί πολλαπλών ενδείξεων: Οι κόκκινες και πράσινες λυχνίες LED υποδεικνύουν ξεκάθαρα την κατάσταση ισχύος, την υπέρταση/υπέρταση και τις συνθήκες υπότασης/υπο ρεύματος, παρέχοντας παρακολούθηση σε πραγματικό χρόνο και αξιόπιστη προστασία του συστήματος για βιομηχανικές, εμπορικές και οικιακές εφαρμογές.

Ποιες είναι οι λειτουργίες του προστατευτικού τάσης διπλής οθόνης;

Ενώ οι διακόπτες κυκλώματος παρέχουν κατά κύριο λόγο προστασία από βραχυκυκλώματα και υπερφορτίσεις—ανεξάρτητα από τα επίπεδα τάσης—αν χρειάζεστε εξειδικευμένο εξοπλισμό για την αντιμετώπιση συγκεκριμένων ζητημάτων που σχετίζονται με την τάση, το Dual Display Voltage Protector της PUGAO είναι η ιδανική επιλογή.

1. Προστασία από υπέρταση

Όταν η τάση αυξηθεί ξαφνικά - για παράδειγμα, εάν ένα σπασμένο ουδέτερο καλώδιο προκαλεί την αύξηση της τάσης στα 380 V - η συσκευή θα διακόψει αμέσως την παροχή ρεύματος τη στιγμή που η τάση υπερβεί το προκαθορισμένο όριο, εμποδίζοντας έτσι τις ηλεκτρικές συσκευές να καταστραφούν ή να καούν.

2. Προστασία υπότασης

Όταν η τάση πέσει πολύ χαμηλά —όπως πέσει κάτω από τα 170 V κατά τις περιόδους αιχμής χρήσης ηλεκτρικής ενέργειας— η συσκευή θα αποσυνδέει αυτόματα την παροχή ρεύματος. Αυτό αποτρέπει τις συσκευές που κινούνται με κινητήρα από την υπερθέρμανση και την καύση λόγω λειτουργίας υπό ανεπαρκή τάση.

3. Προστασία από υπερένταση

Τα προϊόντα της PUGAO είναι προηγμένα και εξαιρετικά αξιόπιστα, με ενσωματωμένες δυνατότητες παρακολούθησης ρεύματος. Εάν το ρεύμα υπερβεί ένα προκαθορισμένο όριο, η συσκευή θα απενεργοποιηθεί για να παρέχει προστασία.

4. Αυτόματη Ανάκτηση

Μόλις η τάση επιστρέψει στα κανονικά επίπεδα, το προστατευτικό τάσης θα αποκαταστήσει αυτόματα την τροφοδοσία μετά από μια σύντομη καθυστέρηση, χωρίς να απαιτείται χειροκίνητη παρέμβαση.

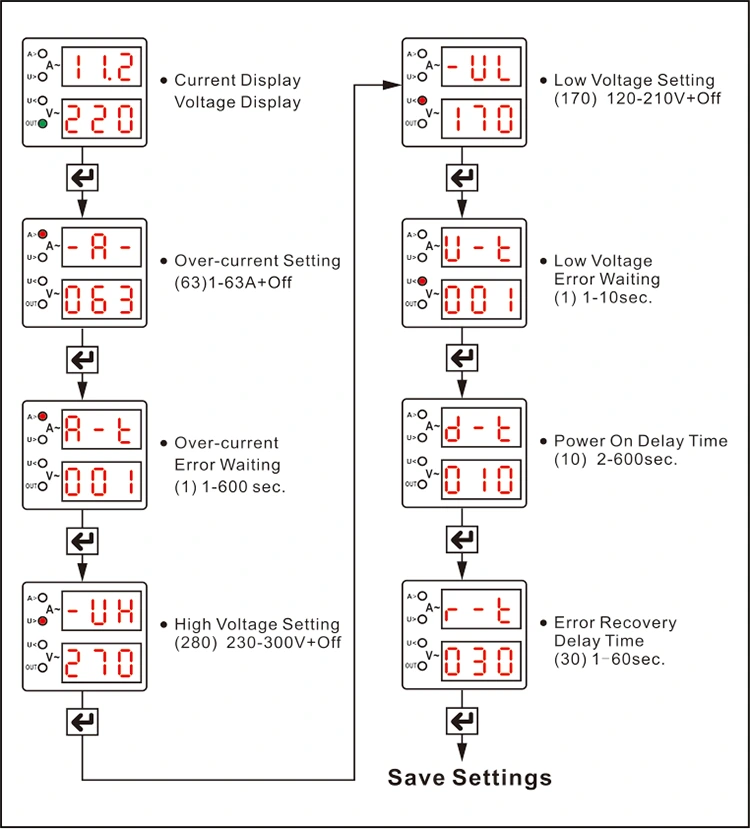

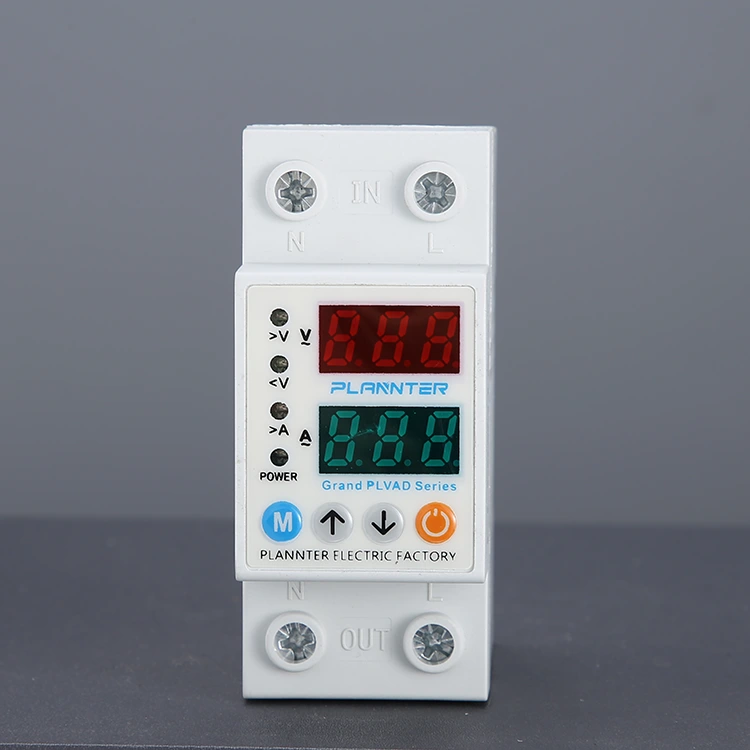

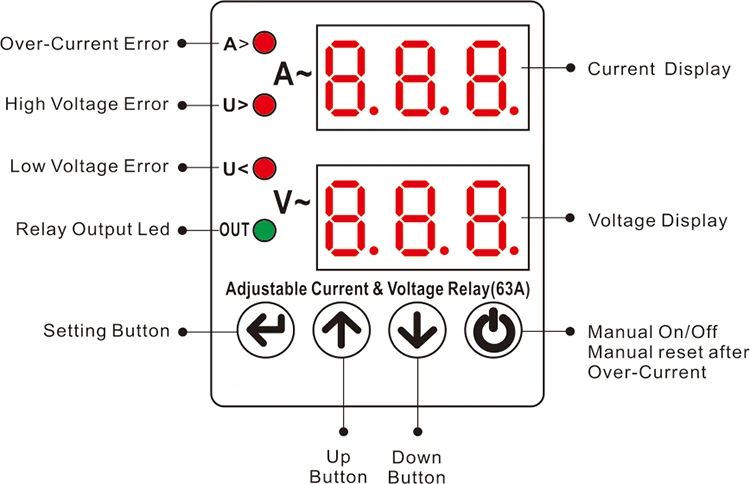

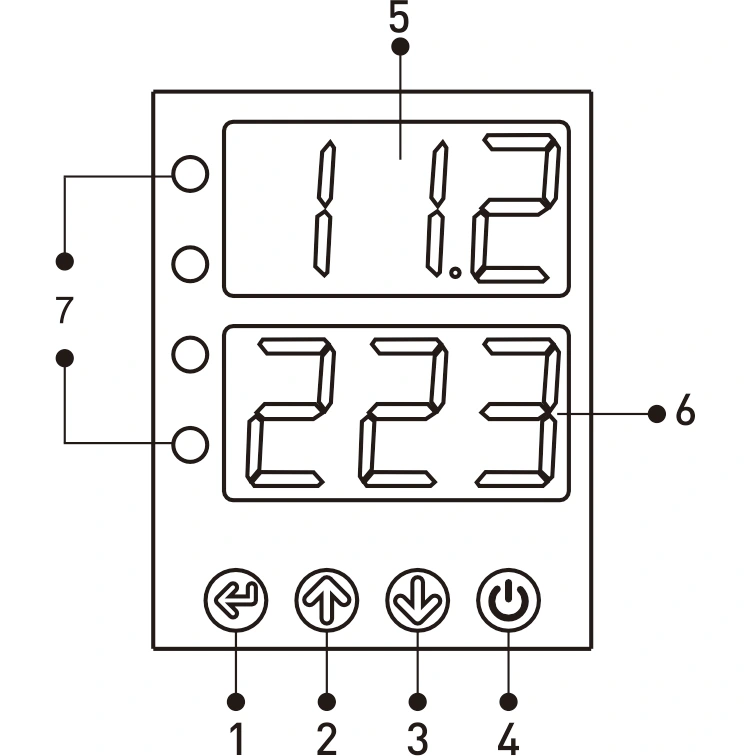

Οθόνη και κουμπιά

1 - Κουμπί SET: για ρύθμιση ή αλλαγή της τιμής υπερέντασης, των τιμών ρύθμισης της υψηλής/χαμηλής τάσης, των σφαλμάτων κ.λπ. στη ρύθμιση.

2 - Κουμπί UP: Αυξάνει την επιθυμητή τιμή.

3 - Κουμπί κάτω: μειώνει την επιθυμητή τιμή.

4 - Χειροκίνητο κουμπί ενεργοποίησης/απενεργοποίησης: Χρησιμοποιείται για την απενεργοποίηση της εξόδου της συσκευής. Εάν βρίσκεται σε αυτήν την κατάσταση, η οθόνη θα εμφανιστεί "off" και η συσκευή δεν θα επαναρυθμιστεί. Εάν η συσκευή δεν είναι ελαττωματική, πατώντας ξανά αυτό το κουμπί, η συσκευή ενεργοποιείται και χρησιμοποιείται ξανά.

5 - ΤΡΕΧΟΥΣΑ ΟΘΟΝΗ

Πρώτη ομάδα οθόνης: κατά την κανονική λειτουργία, η τάση εισόδου εμφανίζεται εδώ. σε συνθήκες χωρίς σφάλματα, η οθόνη είναι πάντα αναμμένη. κατά τη διάρκεια σφαλμάτων λόγω υψηλής ή χαμηλής τάσης, η οθόνη αναβοσβήνει. Κατά τη διάρκεια του προγραμματισμού, η οθόνη εμφανίζει τις τιμές του σχετικού προγράμματος όπως υπερένταση, υψηλή τάση/χαμηλή τάση, αναμονή σφάλματος, επαναφορά τιμών σετ αναμονής.

6 - Ένδειξη τάσης

Δεύτερη ομάδα εμφάνισης: Κατά την κανονική λειτουργία, εμφανίζει την τρέχουσα τιμή. σε κατάσταση χωρίς σφάλμα, η οθόνη παραμένει αναμμένη. σε σφάλμα υπερέντασης, η οθόνη αναβοσβήνει. Κατά τον προγραμματισμό, εμφανίζεται η αντίστοιχη τιμή προγράμματος.

7 - LED:

A>: Ανάβει κατά τη διάρκεια σφάλματος υπερέντασης.

V>: Ανάβει κατά τη διάρκεια σφάλματος υψηλής τάσης.

V<: Ανάβει κατά τη διάρκεια σφάλματος χαμηλής τάσης.

OUT: Ανάβει όταν η συσκευή εξέρχεται.

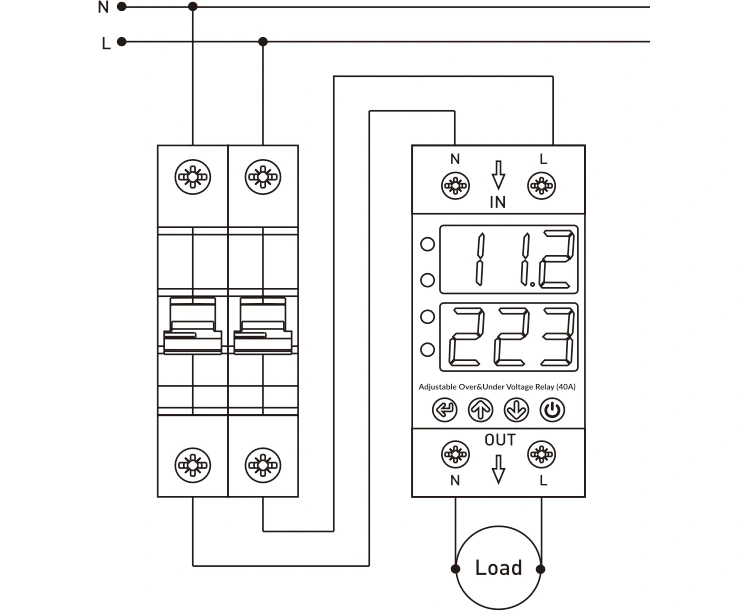

Διάγραμμα σύνδεσης

Τα καλώδια ουδέτερου και φάσης από το τροφοδοτικό πρέπει να συνδεθούν στους ακροδέκτες "N" και "L" στο τμήμα "Είσοδος" της συσκευής.

Για συσκευές που απαιτούν προστασία από υπέρταση και υπόταση, τα καλώδια ουδέτερου και φάσης πρέπει να συνδέονται από τους ακροδέκτες "N" και "L" στο τμήμα "Έξοδος" της συσκευής.

Σενάρια εφαρμογής

FAQ

Ε: Μπορώ να προσαρμόσω χειροκίνητα τα όρια διακοπής τάσης μόνος μου;

Α: Ναι. Αυτό είναι ένα από τα βασικά πλεονεκτήματα των προϊόντων PUGAO. Μπορείτε να προσαρμόσετε μη αυτόματα τις ακόλουθες παραμέτρους χρησιμοποιώντας τα κουμπιά ρύθμισης στον πίνακα ελέγχου:

Όριο προστασίας υπέρτασης

Κατώφλι προστασίας υπό τάση

Όριο προστασίας υπερέντασης

Χρόνος καθυστέρησης ανάκτησης

Για συγκεκριμένα βήματα διαμόρφωσης, ανατρέξτε στο εγχειρίδιο λειτουργίας που συνοδεύει το προϊόν.

Ε: Γιατί η οθόνη ανάβει αμέσως μετά τη σύνδεση του τροφοδοτικού, αλλά η τροφοδοσία δεν παρέχεται αμέσως στο φορτίο;

Α: Ελέγξτε την οθόνη για να δείτε αν αναβοσβήνουν κάποιοι αριθμοί ή αν βρίσκεται σε εξέλιξη αντίστροφη μέτρηση. Αυτό υποδηλώνει ότι η λειτουργία καθυστερημένης εκκίνησης του προστατευτικού είναι ενεργή.

Σκοπός: Αποτροπή βλάβης των ηλεκτρικών συσκευών από ξαφνικές υπερτάσεις ρεύματος που μπορεί να προκύψουν αμέσως μετά τη συντήρηση ή την αποκατάσταση του δικτύου ηλεκτροδότησης.

Σύσταση: Εάν επιθυμείτε να παρέχεται ρεύμα αμέσως μετά τη σύνδεση, μπορείτε να ρυθμίσετε τον χρόνο καθυστέρησης ανάκτησης στην ελάχιστη τιμή του. Ωστόσο, για λόγους ασφάλειας της συσκευής, συνιστούμε να διατηρήσετε μια συγκεκριμένη περίοδο καθυστέρησης.
