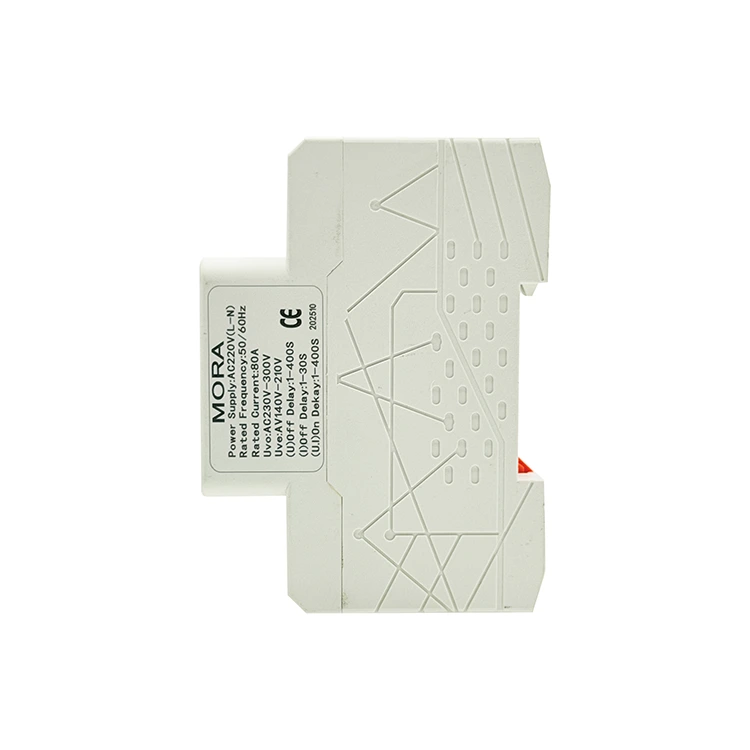

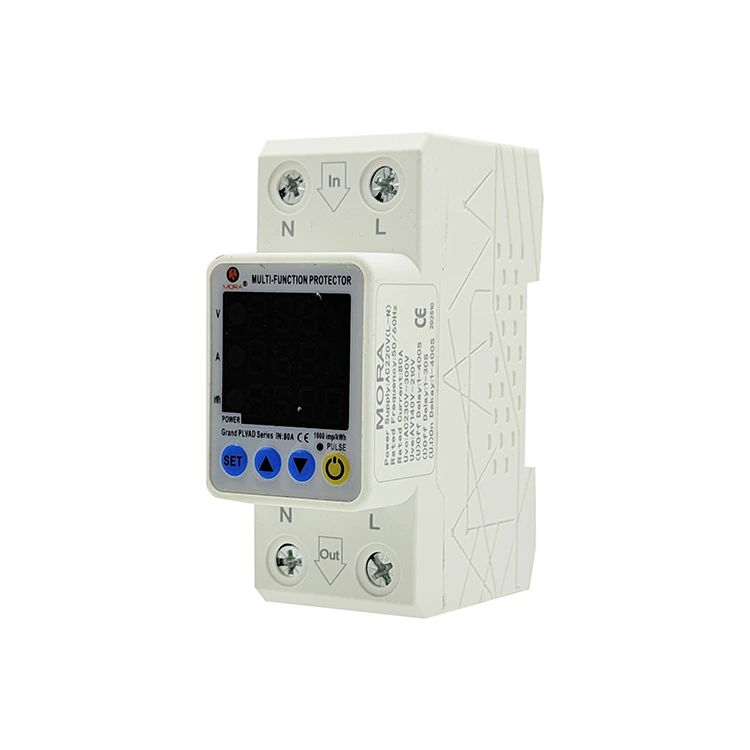

2P Αυτόματη επανασύνδεση Προστατευτικό τάσης Τύπου M Τριπλή οθόνη

Οι ομάδες προμηθειών που προμηθεύονται εξοπλισμό διανομής για απομακρυσμένη υποδομή απαιτούν έξυπνες μονάδες προστασίας που μπορούν να ανακτήσουν αυτόματα από προσωρινά σφάλματα ρεύματος για να μεγιστοποιήσουν το χρόνο λειτουργίας του συστήματος. Σχεδιασμένο και κατασκευασμένο από την Pugao (Mora), το υψηλής απόδοσης 2P Auto Reconnect Voltage Protector Type M Triple Display έχει σχεδιαστεί ειδικά για αυτές τις εφαρμογές χωρίς επίβλεψη. Πέρα από τα βασικά ρελέ χειροκίνητης επαναφοράς, αυτή η συσκευή διαθέτει έναν έξυπνο αλγόριθμο αυτόματης επαναφοράς που παρακολουθεί τις συνθήκες του δικτύου μετά από ένα ταξίδι. Μόλις η τάση του δικτύου σταθεροποιηθεί εντός ασφαλών παραμέτρων για μια καθορισμένη περίοδο αντίστροφης μέτρησης, ο εσωτερικός μηχανισμός που κινείται με κινητήρα κλείνει αυτόματα το κύκλωμα, αποκαθιστώντας την ισχύ σε συστοιχίες τηλεπικοινωνιών κατάντη, δίκτυα ασφαλείας ή συστήματα παρακολούθησης καιρού.

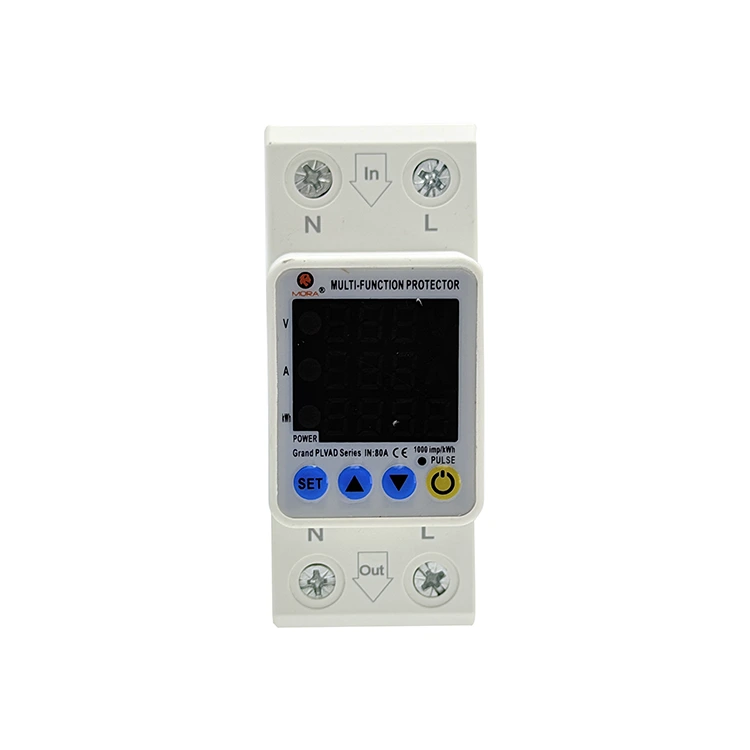

Συστοιχία τριών παραθύρων με ενσωμάτωση μετρητή σφαλμάτων

Σύγχρονη οθόνη δεδομένων πολλαπλών διαστάσεων: Η Τριπλή οθόνη 2P Auto Reconnect Voltage Protector Type M παρουσιάζει τάση σε πραγματικό χρόνο, ρεύμα σε πραγματικό χρόνο και αθροιστικούς χρόνους σφάλματος αντίστοιχα, με σαφή ταξινόμηση δεδομένων και πλήρη κατανόηση της κατάστασης λειτουργίας του κυκλώματος σε μία οθόνη.

Ποσοτικοποιήσιμο σφάλμα έγκαιρης προειδοποίησης: Ο ενσωματωμένος μετρητής σφαλμάτων μπορεί να καταγράψει τον αριθμό των διαδρομών υπέρτασης και υπερέντασης στον κύκλο λειτουργίας. Το προσωπικό συντήρησης μπορεί να κρίνει τη σταθερότητα του επιτόπιου δικτύου και τη γήρανση του κατάντη εξοπλισμού μέσω δεδομένων σφαλμάτων, πραγματοποιώντας προγνωστική συντήρηση.

Βασικά Πλεονεκτήματα Προϊόντος

Καταργήστε τα Remote O&M Truck Rolls

• Επίλυση σημείων πόνου απομακρυσμένης συντήρησης: Για κυψελοειδείς σταθμούς βάσης, ορεινούς μετεωρολογικούς σταθμούς και σταθμούς αντλίας χωρίς επίβλεψη, οι παροδικές διακυμάνσεις του δικτύου θα προκαλέσουν ενεργοποίηση και απενεργοποίηση των παραδοσιακών ρελέ προστασίας, απαιτώντας χειροκίνητη επιτόπια επαναφορά με υψηλό κόστος χρόνου και εργασίας.

• Μεγιστοποίηση χρόνου λειτουργίας συστήματος: Πραγματοποιεί αυτόματη παρακολούθηση σφαλμάτων πλήρους διαδικασίας, κρίση ευστάθειας και επαναφορά μηχανικού κλεισίματος. Για προσωρινές ανωμαλίες δικτύου, η Τριπλή Οθόνη Προστατευτικού Τάσης 2P Auto Reconnect Type M ολοκληρώνει ανεξάρτητα την ανάκτηση ισχύος χωρίς ανθρώπινη παρέμβαση, μειώνοντας σημαντικά το κόστος O&M και βελτιώνοντας το ρυθμό συνεχούς λειτουργίας του εξοπλισμού.

Ρυθμιζόμενος κύκλος επανακλεισίματος & Έξυπνο κλείδωμα ασφαλείας

• Αποτροπή δευτερεύουσας βλάβης σφάλματος: Για μόνιμα σφάλματα βραχυκυκλώματος, το επαναλαμβανόμενο κλείσιμο θα προκαλέσει θερμική βλάβη στις γραμμές και τον εξοπλισμό. Η τριπλή οθόνη 2P Auto Reconnect Voltage Protector Type M υποστηρίζει προσαρμοσμένη ρύθμιση μέγιστων προσπαθειών επανακλεισίματος.

• Automatic Safety Lockout: Όταν εξαντληθούν οι προκαθορισμένοι χρόνοι επανακλεισίματος και το σφάλμα εξακολουθεί να υπάρχει, το σύστημα θα κλειδώσει τον μηχανισμό κίνησης του κινητήρα, θα ενεργοποιήσει τον συναγερμό σφάλματος και θα διατηρήσει το κύκλωμα απομονωμένο για να αποφύγει την επικίνδυνη κυκλική εναλλαγή.

Παράμετροι Τεχνικής Απόδοσης

• Επιλογές ονομαστικού ρεύματος λειτουργίας: 40A / 63A Διαβάθμιση συνεχούς φορτίου

• Δυνατότητα προσαρμογής χρόνου αυτόματης επαναφοράς: 1 δευτερόλεπτο έως 900 δευτερόλεπτα Μέγιστο εύρος

• Μέγιστοι κύκλοι συνεχούς επανακλεισίματος: 1 έως 30 διαμορφώσιμες προσπάθειες πριν από το κλείδωμα

• Ακρίβεια παρακολούθησης τάσης / Εύρος ρεύματος: ±1% Διακύμανση / 0,5A έως 63A Δυναμική ένδειξη

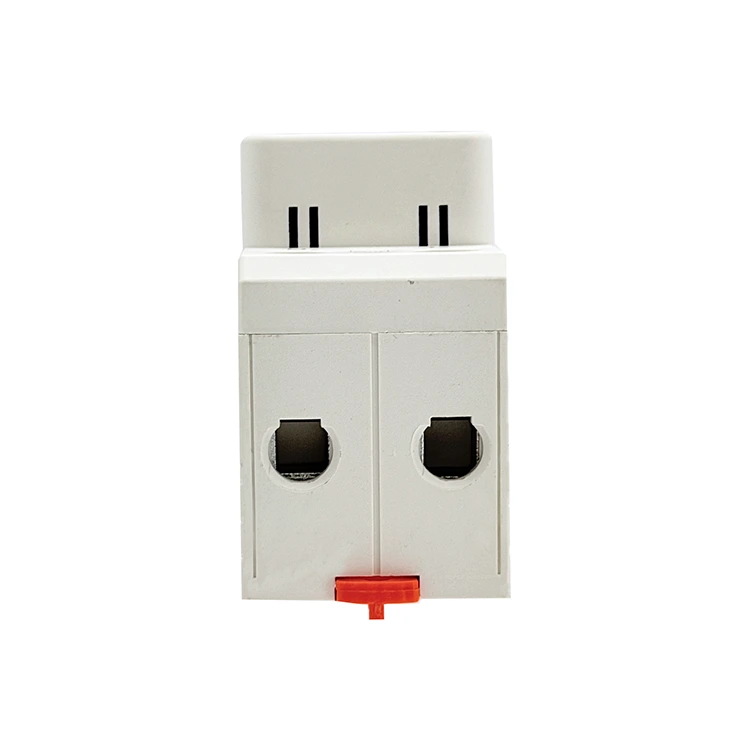

• Χωρητικότητα διατομής ακροδεκτών: Έως 25mm² Στερεά / 16mm² Στερεά με άκρο (Σφιγκτήρας M5)

• Διηλεκτρική Αντοχή πλαισίου: 2,5kV Ελεγχόμενο Φράγμα Μόνωσης

• Συμμόρφωση & Πιστοποιήσεις: Πιστοποιημένο CE, Συμβατό με RoHS, Συμμορφώνεται με τα δομικά πρότυπα EN 60947-1

FAQ

Ε: Εάν το πλέγμα πέσει εντελώς στα 0 V, έχει ο κινητήρας αρκετή υπολειπόμενη ισχύς για να προστατεύσει τον εξοπλισμό κατάντη;

Α: Ναι. Εξοπλισμένο με βιομηχανική συστοιχία πυκνωτών αποθήκευσης ενέργειας υψηλής χωρητικότητας, σε περίπτωση ξαφνικής ολικής διακοπής ρεύματος, η αποθηκευμένη ηλεκτρική ενέργεια μπορεί να οδηγήσει τον μηχανισμό του μειωτήρα στροφών σε πλήρη λειτουργία στιγμιαίας διακοπής, αναγκάζοντας τις επαφές να ανοίξουν και να κλειδώσουν με ασφάλεια, διασφαλίζοντας ότι δεν υπάρχει διαρροή ισχύος από την πλευρά του φορτίου πριν εξαντληθεί πλήρως η ισχύς ελέγχου.

Ε: Τι συμβαίνει όταν φτάσετε στο μέγιστο όριο επανακλεισίματος υπό επίμονα σφάλματα δικτύου;

A: Όταν αντιμετωπίζετε μόνιμα σφάλματα κυκλώματος, μετά την ολοκλήρωση των προκαθορισμένων προσπαθειών επανακλεισίματος χωρίς ανάκτηση δικτύου, η Τριπλή οθόνη 2P Auto Reconnect Voltage Protector Type M θα κλειδώσει αυτόματα τη λειτουργία οδήγησης κινητήρα, θα απενεργοποιήσει όλες τις ενέργειες αυτόματου επανακλεισίματος και θα διατηρήσει το κύκλωμα ανοιχτό. Αποφεύγει την ατελείωτη κυκλική εναλλαγή σε ελαττωματικά κυκλώματα, προστατεύει τις εσωτερικές μηχανικές δομές και τις κατάντη γραμμές από θερμική ζημιά και απαιτεί χειροκίνητη αντιμετώπιση προβλημάτων και επαναφορά για αποκατάσταση.

Ε: Πώς διακρίνει ο ελεγκτής τις παροδικές υπερτάσεις από τα μόνιμα βραχυκυκλώματα;

Α: Το σύστημα ενσωματώνει μηχανισμό διπλής ανίχνευσης ανίχνευσης τάσης και δειγματοληψίας ρεύματος. Κατά την ανίχνευση εκ νέου κλεισίματος, εάν η τάση του δικτύου είναι σταθερή αλλά δημιουργείται μια στιγμιαία μεγάλη απότομη ακίδα ρεύματος, το MCU θα το κρίνει αμέσως ως μόνιμο σφάλμα βραχυκυκλώματος, θα ενεργοποιήσει τη στιγμιαία ενεργοποίηση χωρίς να εκτελεστεί καθυστέρηση εκ νέου κλεισίματος και θα προστατεύσει την εσωτερική δομή μεταγωγής από ζημιά κρούσης υψηλού ρεύματος.
