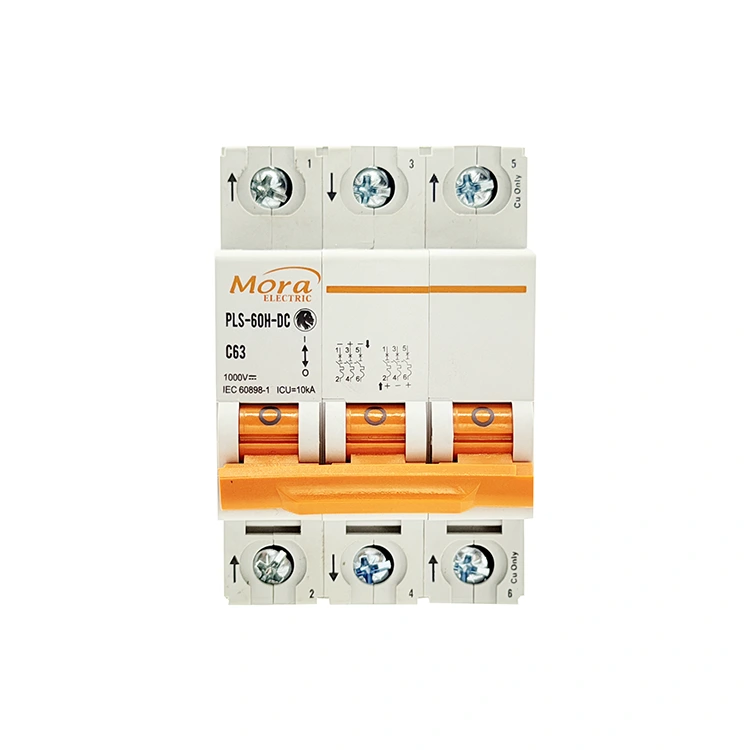

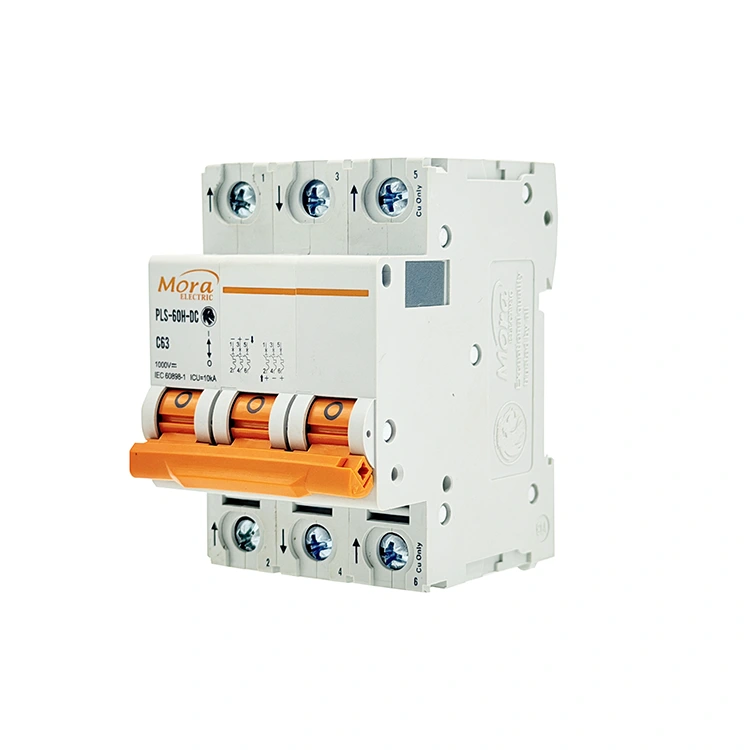

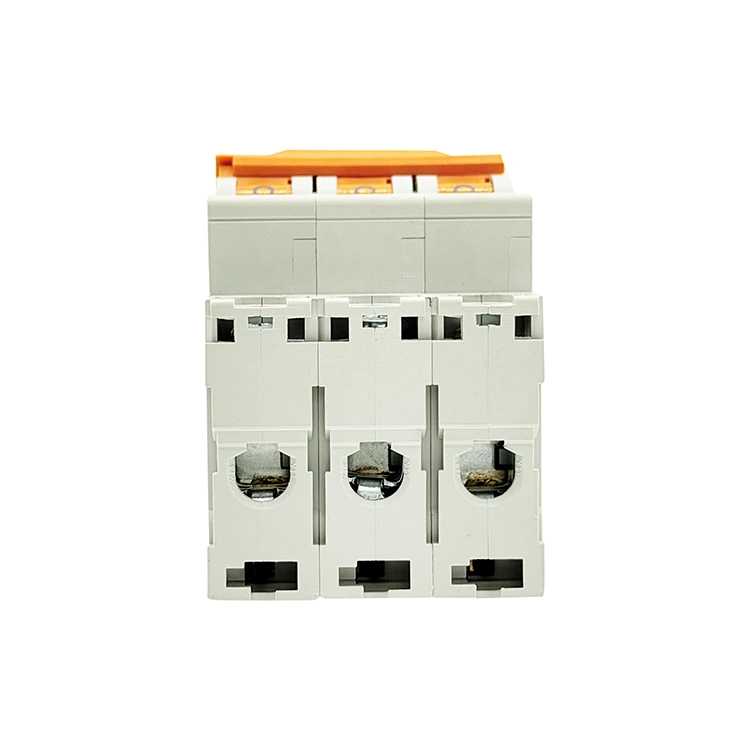

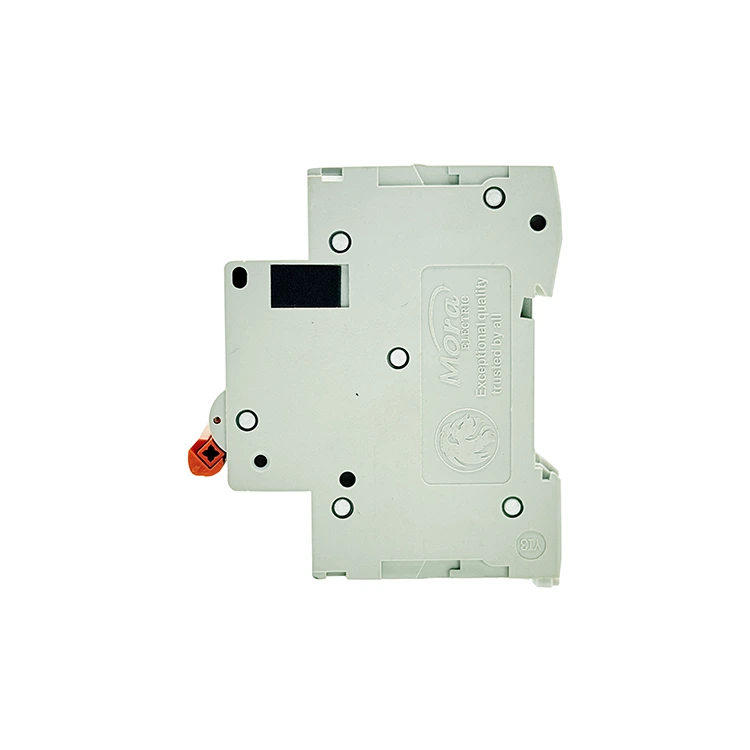

C65 Διακόπτης DC 3 πόλων

Λειτουργώντας ως εγκατεστημένο εργοστάσιο διακοπής κυκλωμάτων C65 3 πόλων DC στην Κίνα, η PUGAO (Mora) κατασκευάζει ανθεκτικούς ηλεκτρικούς διακόπτες 3 πόλων βελτιστοποιημένους για να διακόπτουν ταυτόχρονα πολλαπλές διαδρομές DC υψηλής τάσης. αυτός ο διακόπτης 3P αξιοποιεί την αυτοματοποιημένη βαθμονόμηση εξαρτημάτων και τους τριπλούς θαλάμους πυρόσβεσης τόξου μόνιμου μαγνήτη για να χειριστεί τις εξειδικευμένες απαιτήσεις αποθήκευσης εκτός δικτύου και βιομηχανικής χρήσης.

Πού αναπτύσσουν οι μηχανικοί πραγματικά έναν διακόπτη 3P DC;

Οι τυπικές ηλιακές εγκαταστάσεις χαμηλής τάσης συνήθως καλύπτουν τα 250 V ή 500 V DC, επιτρέποντας απλούς βρόχους καλωδίωσης μονού ή διπλού πόλου. Ωστόσο, καθώς οι μεγάλης κλίμακας βιομηχανικές εμπορικές ηλιακές συστοιχίες, τα συστήματα γεωργικών εκμεταλλεύσεων εκτός δικτύου και οι μεγάλες κεντρικές τηλεπικοινωνιακές εγκαταστάσεις αυξάνονται, οι μηχανικοί συστημάτων αντιμετωπίζουν ξεχωριστές σχεδιαστικές επιλογές που απαιτούν διαμόρφωση 3 πόλων όπως ο διακόπτης C65 3 Pole DC.

Διασύνδεση σειράς υψηλής τάσης 750V DC

Για να μεγιστοποιήσουν την απόδοση της παραγωγής και να περιορίσουν τις απώλειες μετάδοσης της γραμμής του συστήματος σε μεγάλες αποστάσεις, οι μηχανικοί επιλέγουν συχνά να εκτελούν σειρές ηλιακών πάνελ σε μια σειρά μεγάλης σειράς. Αυτή η στοίβαξη οδηγεί σε τάσεις ανοιχτού κυκλώματος έως και 750 V DC. Δεδομένου ότι οι τυπικοί μεμονωμένοι θάλαμοι διακόπτη έχουν ονομαστική τιμή 250 V το τεμάχιο, μια μονάδα 3P επιτρέπει στους μηχανικούς να περνούν τον θετικό αγωγό μέσω δύο πόλων σε μια σειρά καλωδίωσης, ενώ δρομολογούν τον αρνητικό αγωγό μέσω του τρίτου πόλου. Αυτό κατανέμει ομοιόμορφα την ηλεκτρική καταπόνηση και στα τρία μικρο-περιβάλλοντα.

Κυμαινόμενα Δίκτυα Τριών Καλωδίων

Ορισμένες εγκαταστάσεις βιομηχανικής επεξεργασίας βαρέως τύπου και εξοπλισμός εμπορευμάτων εξόρυξης χρησιμοποιούν μια εξειδικευμένη τοπολογία διανομής DC με κεντρική ή τριών συρμάτων μη γειωμένη (που περιλαμβάνει καλώδια αναφοράς Θετικού, Αρνητικού και Ουδέτερου/Γείωσης). Ένας 3πολικός προστατευτικός διακόπτης απομονώνει και τους τρεις διακριτούς αγωγούς που μεταφέρουν ρεύμα ταυτόχρονα κατά τη διάρκεια ενός σφάλματος, αποκόπτοντας τη δυνατότητα για ακανόνιστα αδέσποτα ρεύματα επιστροφής.

Απομόνωση εφεδρικής αποθήκευσης μπαταρίας διπλής πηγής

Σε τοπικούς κόμβους μεταγωγής τηλεπικοινωνιών, ένα μονοπολικό σασί υλικού 3 πόλων μπορεί να διαμορφωθεί για να διαχειρίζεται μια διάταξη διαχωρισμού διαύλου—όπως η εναλλαγή δύο ξεχωριστών θετικών γραμμών τράπεζας εισερχόμενων μπαταριών παράλληλα με μια κοινή κοινή γραμμή επιστροφής. Αυτό μειώνει τις απαιτήσεις χώρου του πάνελ μέσα σε ράφια εξοπλισμού με περιορισμένο χώρο.

Δυνατότητες απόδοσης

Τα κατώφλια λειτουργίας και τα υλικά μηχανικής που ορίζονται παρακάτω διατηρούνται αυστηρά στους αυτοματοποιημένους πάγκους επαλήθευσης ποιότητας:

Ποιες τεχνολογίες εμποδίζουν τη σύντηξη εσωτερικής επαφής στα 750V;

1. Συστήματα Triple Permanent Magnet Blown-Arc

Τα τόξα συνεχούς ρεύματος υψηλής τάσης δεν διασχίζουν μια φυσική κατάσταση μηδενικού ρεύματος, που σημαίνει ότι μπορούν να διατηρήσουν ένα κανάλι πλάσματος υψηλής θερμοκρασίας μεταξύ των επαφών ανοίγματος που λιώνει εύκολα τα τυπικά εξαρτήματα χαλκού. Για να λυθεί αυτό, ο διακόπτης κυκλώματος συνεχούς ρεύματος C65 3 πόλων ενσωματώνει ανεξάρτητους μόνιμους μαγνήτες μέσα σε κάθε έναν από τους τρεις μεμονωμένους πόλους του. Αυτοί οι μαγνήτες δημιουργούν ένα ισχυρό τοπικό μαγνητικό πεδίο που απωθεί το τόξο, φυσώντας το μακριά από τα μαξιλαράκια επαφής και οδηγώντας το βαθιά σε ένα πλέγμα ψύξης από χάλυβα 9 πλακών. Αυτή η ενέργεια χωρίζει και σβήνει το τόξο μέσα σε 5 χιλιοστά του δευτερολέπτου.

2. Σύγχρονη μηχανική σύνδεση μανδάλου

Εάν ένας πόλος καθυστερήσει να ανοίξει κατά τη διάρκεια ενός σφάλματος υψηλής τάσης, ο υπόλοιπος πόλος λαμβάνει το μεγαλύτερο μέρος της ηλεκτρικής καταπόνησης, προκαλώντας εξάντληση του τερματικού. Το PUGAO (Mora) κατασκευάζει αυτούς τους διακόπτες με μια άκαμπτη εσωτερική μηχανική ράβδο σύνδεσης που συνδέει και τους τρεις υπομηχανισμούς πόλων. Εάν ένα σφάλμα βραχυκυκλώματος ενεργοποιεί το μαγνητικό πηνίο διακοπής σε οποιονδήποτε πόλο, η ράβδος σύνδεσης κοινής διακοπής αναγκάζει και τους τρεις πόλους να πέσουν ταυτόχρονα, αποτρέποντας επικίνδυνες καταστάσεις ενεργοποίησης μιας γραμμής.

3. Έλεγχος σημειακής συγκόλλησης εργοστασίου ακριβείας

Οι διακυμάνσεις στην αντίσταση των ακροδεκτών μέσα στους διακόπτες πολλαπλών πόλων οδηγούν σε ανομοιόμορφη κατανομή ρεύματος και εντοπισμένα hot spots μέσα στα κουτιά διανομής. Οι εγκαταστάσεις παραγωγής μας 5.000 τετραγωνικών μέτρων αποφεύγουν αυτό το πρόβλημα χρησιμοποιώντας μια αυτοματοποιημένη γραμμή παραγωγής μικροδιακοπτών. Οι αυτοματοποιημένες μηχανές διάτρησης και συγκόλλησης σημείων κλειδώνουν τις εσωτερικές διακλαδώσεις και τα συγκροτήματα επαφής χαλκού σε ακριβείς θέσεις, παρέχοντας ίδια επίπεδα εσωτερικής αντίστασης και στους τρεις πόλους.

Οδηγός αντιμετώπισης προβλημάτων για σύνθετα ζητήματα πεδίου

• Η χειρολαβή εναλλαγής C65 3 Pole DC Circuit Breaker επανέρχεται αυτόματα στην κεντρική θέση κατά την αρχική εκκίνηση του συστήματος

Γιατί συμβαίνει αυτό:Το εσωτερικό μηχανικό μάνδαλο πέφτει όταν υπάρχει βραχυκύκλωμα κατάντη ή το καλώδιο βραχυκυκλωτήρα θετικής σειράς βρόχου έχει συνδεθεί εσφαλμένα σε έναν ακροδέκτη αρνητικής επαφής, δημιουργώντας ένα νεκρό βραχυκύκλωμα στους πόλους.

Πώς να το διορθώσετε:Απομονώστε εντελώς τον κύριο βρόχο ισχύος. Ελέγξτε τη διαμόρφωση του βραχυκυκλωτήρα βρόχου σε σχέση με το σχηματικό σχήμα της σειράς. Χρησιμοποιήστε έναν ελεγκτή αντίστασης μόνωσης στις κατάντη γραμμές για να βρείτε βραχυκυκλωμένα καλώδια ή σπασίματα μόνωσης πριν προσπαθήσετε να ενεργοποιήσετε ξανά τον διακόπτη.

• Μία θύρα πόλου παρουσιάζει υψηλή αύξηση θερμοκρασίας σε σύγκριση με τις παρακείμενες θύρες τερματικού

Γιατί συμβαίνει αυτό:Η βίδα ακροδεκτών για τη συγκεκριμένη θύρα είχε υποστεί ροπή κατά τη ρύθμιση του πεδίου ή τα νήματα του σύρματος εντός του σφιγκτήρα της σήραγγας συμπιέζονται ανομοιόμορφα.

Πώς να το διορθώσετε:Κλείστε τη μετάδοση ρεύματος. Αφαιρέστε τον αγωγό από τη θερμή θύρα, επιθεωρήστε τους χάλκινους κλώνους για ζημιά ή οξείδωση, κόψτε και απογυμνώστε ξανά το καλώδιο εάν χρειάζεται, τοποθετήστε το ξανά και χρησιμοποιήστε ένα βαθμονομημένο δυναμόκλειδο για να σφίξετε τη βίδα στα 2,5 Nm.

Συχνές ερωτήσεις μηχανικών και εφαρμογών

Γιατί ένας διακόπτης συνεχούς ρεύματος 3P μπορεί να χειριστεί υψηλότερες τάσεις όταν είναι καλωδιωμένος σε διαμόρφωση βρόχου σειράς;

Κάθε ανεξάρτητος θάλαμος πόλων ενός μικροσκοπικού διακόπτη κυκλώματος έχει σχεδιαστεί για να σβήνει με ασφάλεια έως και 250 V DC υπό συνθήκες σφάλματος. Διαχωρίζοντας τη διαδρομή θετικού ρεύματος μέσω δύο μεμονωμένων πόλων σε σειρά προτού εξέλθει στον μετατροπέα, η συνολική τάση τάσης στις επαφές κατά τη διάρκεια ενός συμβάντος τόξου μειώνεται από 500V σε 250V ανά θάλαμο, επιτρέποντας στο σύστημα να χειρίζεται εύκολα υψηλότερες συνολικές τάσεις.

Ποιες είναι οι λειτουργικές συνέπειες της παράλειψης του βραχυκυκλωτήρα θετικού βρόχου και της καλωδίωσης τριών ξεχωριστών μεμονωμένων ηλιακών χορδών μέσω των τριών μεμονωμένων πόλων;

Εάν περνάτε τρεις ανεξάρτητες στοιχειοσειρές μέσα από ένα σασί διακόπτη χωρίς να τις συνδέετε σε σειρά, η μέγιστη ονομαστική τάση για κάθε στοιχειοσειρά πρέπει να παραμείνει κάτω από 250 V DC. Εάν οποιαδήποτε μεμονωμένη στοιχειοσειρά ξεπεράσει αυτό το όριο και παρουσιάσει σφάλμα, ο μονοπολικός θάλαμος της δεν θα έχει την ικανότητα διάσπασης τάσης που απαιτείται για να σβήσει το προκύπτον τόξο υψηλής τάσης, οδηγώντας σε καταστροφή εσωτερικού περιβλήματος.

Πώς επηρεάζει η συνεχής έκθεση σε υψηλή ηλιακή ακτινοβολία τη βαθμονόμηση της εσωτερικής διμεταλλικής λωρίδας μέσα σε ένα σφραγισμένο περίβλημα συνδυαστή;

Οι διμεταλλικές λωρίδες μας είναι βαθμονομημένες σε ελεγχόμενη εργοστασιακή γραμμή βάσης 30°C. Όταν περικλείεται σε ένα μη αεριζόμενο εξωτερικό κουτί συνδυασμού όπου η ηλιακή θερμότητα οδηγεί τις εσωτερικές συνθήκες περιβάλλοντος έως και τους 55°C, οι διμεταλλικές λωρίδες στο εσωτερικό του διακόπτη C65 3 Pole DC διαστέλλονται πρόωρα. Αυτό μειώνει το πραγματικό σημείο διακοπής θερμικής υπερφόρτισης σε περίπου 83% έως 85% του ονομαστικού ονομαστικού ρεύματος. Για να αντιμετωπιστεί αυτό, οι μηχανικοί θα πρέπει είτε να ενσωματώσουν περσίδες παθητικής ψύξης είτε να αυξήσουν το μέγεθος της βαθμολογίας του διακόπτη κατά την αρχική φάση σχεδιασμού του συστήματος.
