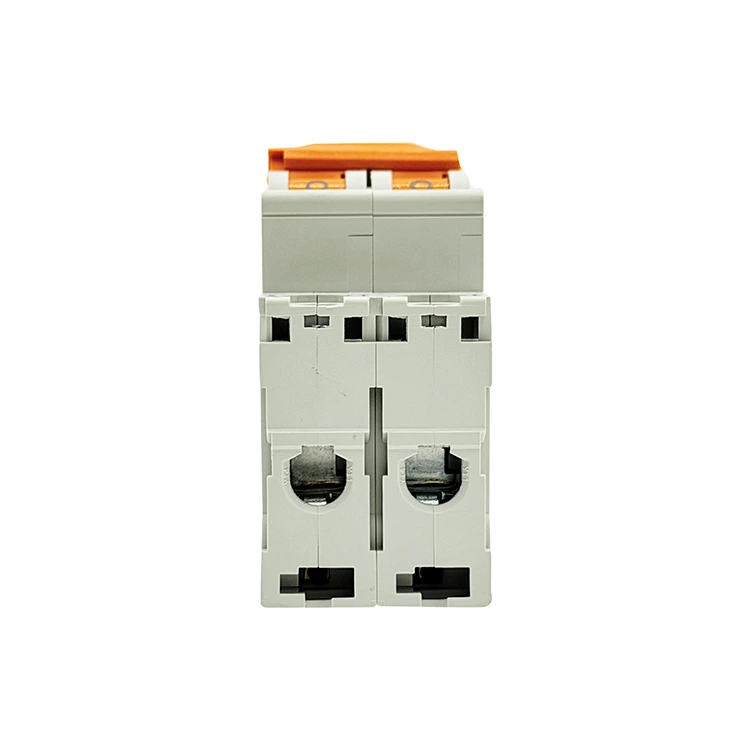

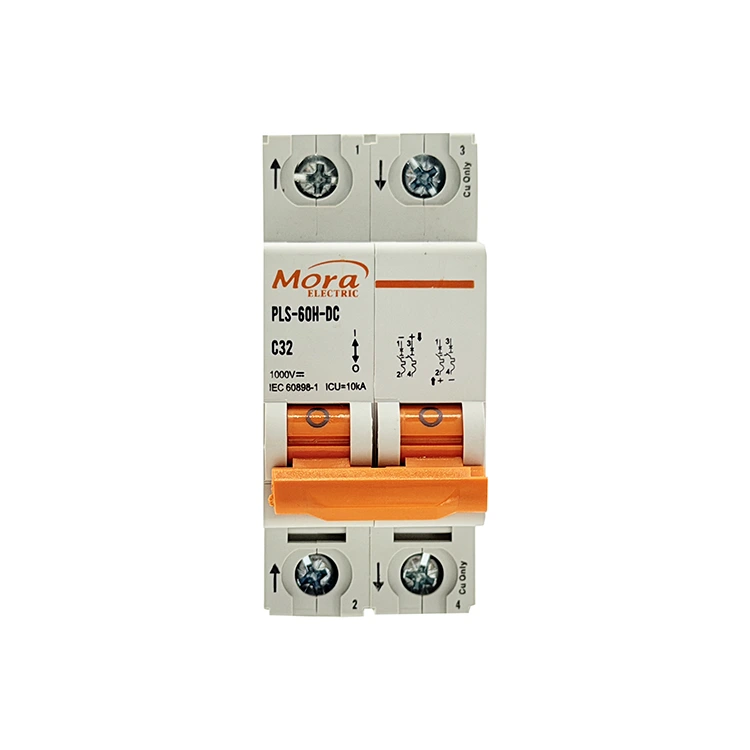

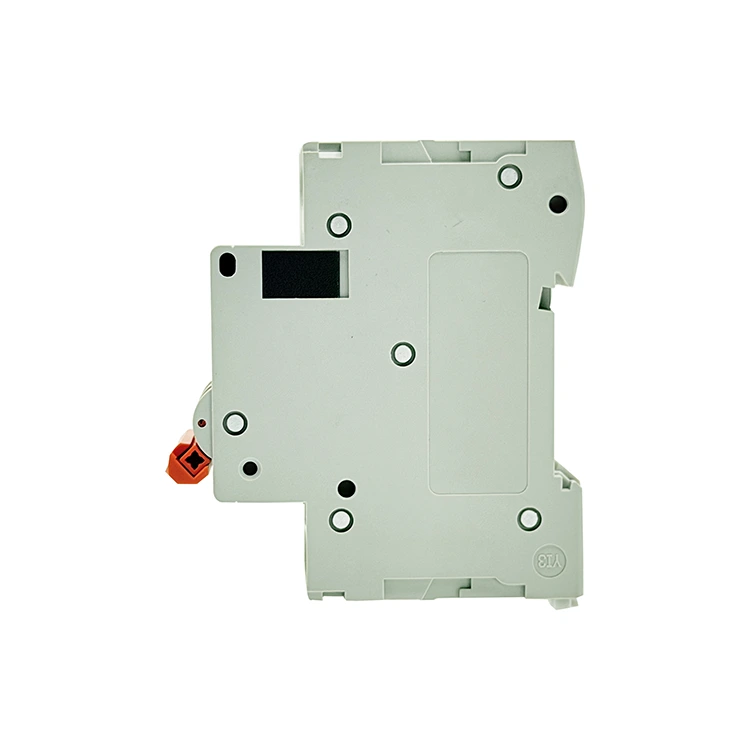

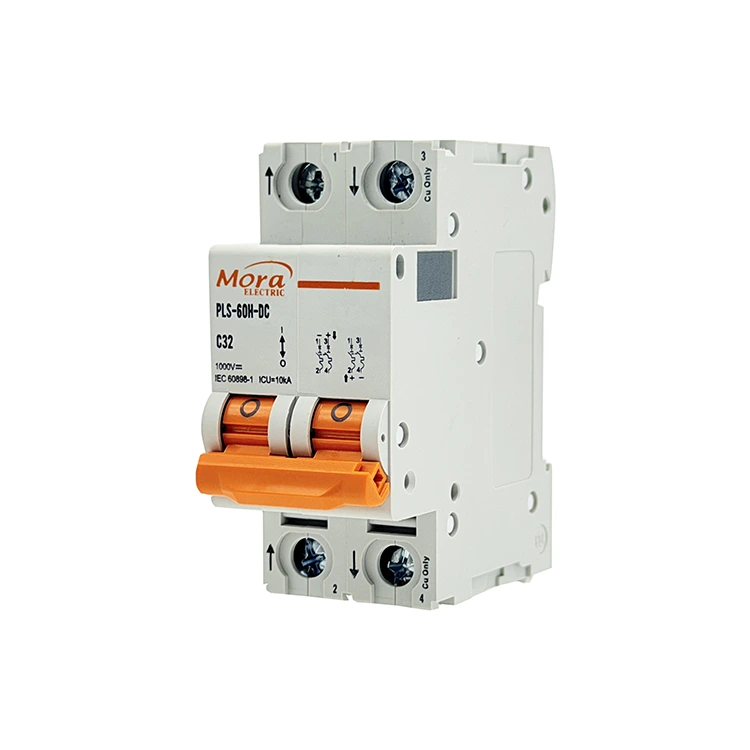

C65 Διακόπτης κυκλώματος συνεχούς ρεύματος 2 πόλων

Ως αξιόπιστο εργοστάσιο διακοπτών συνεχούς ρεύματος C65 2 πόλων με έδρα την Κίνα, η PUGAO (Mora) κατασκευάζει πολυπολικούς διακόπτες χαμηλής τάσης που έχουν σχεδιαστεί για να σπάνε ταυτόχρονα θετικές και αρνητικές γραμμές. αυτός ο θερμομαγνητικός διακόπτης 2P βασίζεται σε αυτοματοποιημένους θαλάμους συγκόλλησης σημείου και υψηλής χωρητικότητας διπλού μαγνητικού τόξου για να αντιμετωπίσει απαιτητικές απαιτήσεις τηλεπικοινωνιών και φωτοβολταϊκών.

Τεχνικός Ορισμός

Ο διακόπτης C65 2 Pole DC Circuit Breaker είναι μια ενσωματωμένη ηλεκτρομηχανική συσκευή ασφαλείας κατασκευασμένη για να διαχειρίζεται και να διακόπτει βρόχους συνεχούς ρεύματος (DC) υψηλότερης τάσης έως 500V. Ενώ οι μονοπολικές εναλλακτικές διακόπτουν μόνο τη μία πλευρά μιας γραμμής, μια διπολική διαμόρφωση χειρίζεται ταυτόχρονα και τους θετικούς και τους αρνητικούς αγωγούς. Αυτή η διακοπή διπλής γραμμής παρέχει πλήρη γαλβανική απομόνωση και είναι ζωτικής σημασίας για μη γειωμένα πλωτά δίκτυα.

Ο μικροσκοπικός διακόπτης κυκλώματος 2P μας συνδέει δύο ανεξάρτητους πόλους με έναν εσωτερικό μηχανισμό κοινής διαδρομής. Εάν κάποιος πόλος ανιχνεύσει σφάλμα, και οι δύο γραμμές ανοίγουν αμέσως, εμποδίζοντας την αντίστροφη τροφοδοσία τάσης μέσω του εναπομείναντος αγωγού.

Πλωτές ηλιακές φωτοβολταϊκές συστοιχίες 500V

Σε ηλιακές συστοιχίες όπου η τάση του συστήματος αυξάνεται για να μεγιστοποιηθεί η απόδοση του μετατροπέα, η γείωση της αρνητικής γραμμής είναι συχνά μη πρακτική. Ο διακόπτης κυκλώματος συνεχούς ρεύματος C65 2 πόλων συνδέεται με τις θετικές και αρνητικές εξόδους μιας φωτοβολταϊκής στοιχειοσειράς. Απομονώνοντας και τις δύο πολικότητες, εξαλείφει πλήρως τους κινδύνους ηλεκτροπληξίας από το έδαφος κατά τη διάρκεια των βρόχων συντήρησης κατά τη διάρκεια της ημέρας.

Συστήματα αποθήκευσης ενέργειας μπαταριών υψηλής χωρητικότητας

Οι βιομηχανικές τράπεζες μπαταριών και οι διαμορφώσεις ηλιακής αποθήκευσης εκτός δικτύου λειτουργούν συχνά σε ρυθμίσεις 120V έως 400V DC. Μια μονοπολική συσκευή δεν μπορεί να διαγράψει με ασφάλεια ένα σφάλμα διπλής γείωσης σε αυτά τα κυκλώματα. Η εφαρμογή αυτού του συστήματος 2 πόλων διασφαλίζει ότι τα βραχυκυκλώματα οπουδήποτε στο περίβλημα της μπαταρίας προκαλούν έναν καθαρό, ολοκληρωμένο τερματισμό λειτουργίας.

Υποδομές ταχείας φόρτισης ηλεκτρικών οχημάτων

Οι εμπορικοί σταθμοί ταχείας φόρτισης χρησιμοποιούν διαδρομές DC υψηλής τάσης για τη μεταφορά ενέργειας στις μπαταρίες των οχημάτων. Αυτός ο διακόπτης κυκλώματος λειτουργεί ως τοπικό σημείο ελέγχου απομόνωσης μεταξύ του εσωτερικού υποκυκλώματος ανορθωτή και του πρωτεύοντος καλωδίου διανομής, δίνοντας στους τεχνικούς σέρβις μια μηχανική μέθοδο για να κόψουν όλα τα καλώδια ρεύματος ταυτόχρονα.

Τεχνικές Προδιαγραφές

Τα όρια απόδοσης και οι πρώτες ύλες που αναφέρονται παρακάτω επαληθεύονται μέσω αυτοματοποιημένων πάγκων δοκιμών στον όροφο παραγωγής μας:

Τεχνικά πλεονεκτήματα του διακόπτη κυκλώματος συνεχούς ρεύματος C65 2 πόλων

1. Διπολική Σύγχρονη Σύνδεση Ταξιδίου

Όταν συμβαίνει βραχυκύκλωμα υψηλής τάσης σε μία ράγα, μια ασύμμετρη απότομη αύξηση της τάσης μπορεί να βλάψει τους μετατροπείς ή τους διακομιστές δεδομένων σας. Ο διακόπτης κυκλώματος συνεχούς ρεύματος C65 2 πόλων διαθέτει μια εσωτερική μηχανική μπάρα που συνδέει και τους δύο εσωτερικούς πόλους. Ακόμα κι αν συμβεί βραχυκύκλωμα αποκλειστικά στη θετική ράγα, η εσωτερική σύνδεση αναγκάζει μηχανικά και τους δύο πόλους να ανοίξουν μέσα σε 5 χιλιοστά του δευτερολέπτου, αφαιρώντας τους πιθανούς φορείς κινδύνου από ολόκληρο το υποκύκλωμα.

2. Κατάσβεση τόξου με μόνιμο μαγνήτη σε σειρά

Οι υψηλότερες τάσεις συνεχούς ρεύματος δημιουργούν μεγαλύτερα και πιο έντονα ηλεκτρικά τόξα όταν οι επαφές χωρίζονται. Για να αντιμετωπιστεί αυτό, ο διακόπτης 2P διοχετεύει την τρέχουσα διαδρομή μέσω δύο διακριτών θαλάμων τόξου σε σειρά. Κάθε θάλαμος περιέχει ενσωματωμένους μόνιμους μαγνήτες που χρησιμοποιούν ηλεκτρομαγνητική δύναμη για να τεντώσουν το τόξο και να το σπρώξουν σε δύο μεμονωμένα πλέγματα ψύξης από χάλυβα 9 πλακών. Αυτός ο σχεδιασμός διπλού θαλάμου διαχωρίζει την τάση τόξου, σβήνοντας την ενέργεια συνεχούς ρεύματος 500V πιο γρήγορα από μια διάταξη μονού πόλου.

3. Αυτοματοποιημένη Κατασκευή και Συνεπής Βαθμονόμηση

Οι παραλλαγές στην εσωτερική συναρμολόγηση μπορεί να προκαλέσουν καθυστέρηση του ενός πόλου πίσω από τον άλλο κατά τη διάρκεια ενός συμβάντος ταξιδιού, δημιουργώντας παροδικές ανισορροπίες στη γραμμή. Το PUGAO (Mora) εξαλείφει αυτήν την ανθρώπινη μεταβλητή χρησιμοποιώντας μια πλήρως αυτοματοποιημένη γραμμή παραγωγής για τους μικροσκοπικούς διακόπτες κυκλώματος μας. Η διάτρηση, η σημειακή συγκόλληση και η εσωτερική τοποθέτηση εξαρτημάτων διαχειρίζονται αυτοματοποιημένα μηχανήματα, διασφαλίζοντας ίδιες εσωτερικές αντιστάσεις και σύγχρονο μηχανικό χρονισμό και στους δύο πόλους.

Κοινές λύσεις διαγνωστικού πεδίου

• Ο διακόπτης κυκλώματος ενεργοποιείται αμέσως όταν τεθεί στη θέση «ON». Βασική αιτία: Υπάρχει άμεσο νεκρό βραχυκύκλωμα μεταξύ των θετικών και αρνητικών καλωδίων διανομής κατάντη ή έχει προκύψει σφάλμα γείωσης σε μη γειωμένο σύστημα. Λύση: Απομονώστε τον διακόπτη. Χρησιμοποιήστε έναν ελεγκτή αντίστασης μόνωσης (μεγοχόμετρο) στην πλεξούδα καλωδίωσης κατάντη για να εντοπίσετε βραχυκυκλωμένους αγωγούς ή σπασμένα μανδύα μόνωσης. Βεβαιωθείτε ότι το συνολικό συνεχές ρεύμα δεν υπερβαίνει την ονομαστική τιμή.

• Τοπική τήξη ή καύση εμφανίζεται σε μία θύρα τερματικού Βασική αιτία: Η βίδα ακροδεκτών δεν σφίχτηκε με τη συνιστώμενη ροπή στρέψης κατά την εγκατάσταση ή τα λανθασμένα μεγέθη σύρματος προκάλεσαν τη χαλάρωση των χάλκινων κλώνων. Λύση: Κόψτε τυχόν απανθρακωμένα ή οξειδωμένα άκρα καλωδίων. Απογυμνώστε ξανά τη μόνωση, εισάγετε τον καθαρό συρμάτινο πυρήνα πλήρως στον ακροδέκτη τύπου τούνελ και χρησιμοποιήστε ένα βαθμονομημένο εργαλείο για να στρέψετε τη βίδα στα 2,5 Nm.

Τεχνικές συχνές ερωτήσεις

Γιατί ένα σύστημα συνεχούς ρεύματος 500 V πρέπει να χρησιμοποιεί διακόπτη 2 πόλων αντί να καλωδιώνει δύο μονοπολικούς διακόπτες δίπλα-δίπλα;

Οι ανεξάρτητοι μονοπολικοί διακόπτες δεν διαθέτουν εσωτερική μηχανική σύνδεση. Εάν παρουσιαστεί σφάλμα, ένας διακόπτης μπορεί να ανοίξει ένα κλάσμα του χιλιοστού του δευτερολέπτου πριν από τον άλλο, ή κάποιος μπορεί να αποτύχει να σβήσει εντελώς. Αυτό αφήνει την απέναντι σιδηροτροχιά πλήρως ενεργοποιημένη και επανατροφοδοτεί την τάση στο σύστημα, θέτοντας σε κίνδυνο το προσωπικό σέρβις και προκαλώντας ζημιά στον εξοπλισμό.

Τι συμβαίνει μέσα στους θαλάμους διπλού τόξου εάν οι εισερχόμενες θετικές και αρνητικές γραμμές είναι διασταυρωμένες;

Η διασταυρούμενη καλωδίωση αλλάζει την κατεύθυνση του βρόχου ρεύματος μέσω των εσωτερικών εξαρτημάτων. Όταν οι επαφές σπάσουν, οι εσωτερικοί μόνιμοι μαγνήτες θα τραβήξουν το ηλεκτρικό τόξο προς τα κάτω προς τους μηχανικούς μηχανισμούς μανδάλωσης αντί να το σπρώξουν προς τα πάνω στα χαλύβδινα πλέγματα ψύξης. Το παγιδευμένο τόξο θα λιώσει γρήγορα τα εσωτερικά εξαρτήματα και το εξωτερικό περίβλημα PA66.

Πώς επηρεάζει την απόδοση αυτής της 2πολικής συσκευής η υψηλή θερμότητα περιβάλλοντος στο εσωτερικό των εξωτερικών περιβλημάτων ηλιακού συνδυαστή;

Τα διμεταλλικά μας στοιχεία θερμικής υπερφόρτωσης είναι βαθμονομημένα σε μια τυπική γραμμή βάσης 30°C. Εάν ο κακός εξαερισμός του κιβωτίου σε συνδυασμό με τη θερμότητα περιβάλλοντος ωθεί τις εσωτερικές θερμοκρασίες στους 55°C, τα εσωτερικά στοιχεία στο εσωτερικό του διακόπτη C65 2 Pole DC Circuit Breaker επεκτείνονται νωρίτερα από το χρονοδιάγραμμα. Αυτό μετατοπίζει το ενεργό όριο θερμικής διακοπής στο 83% περίπου της ονομαστικής τιμής της πινακίδας, κάτι που απαιτεί είτε ενεργό αερισμό είτε μείωση του φορτίου στόχου.
