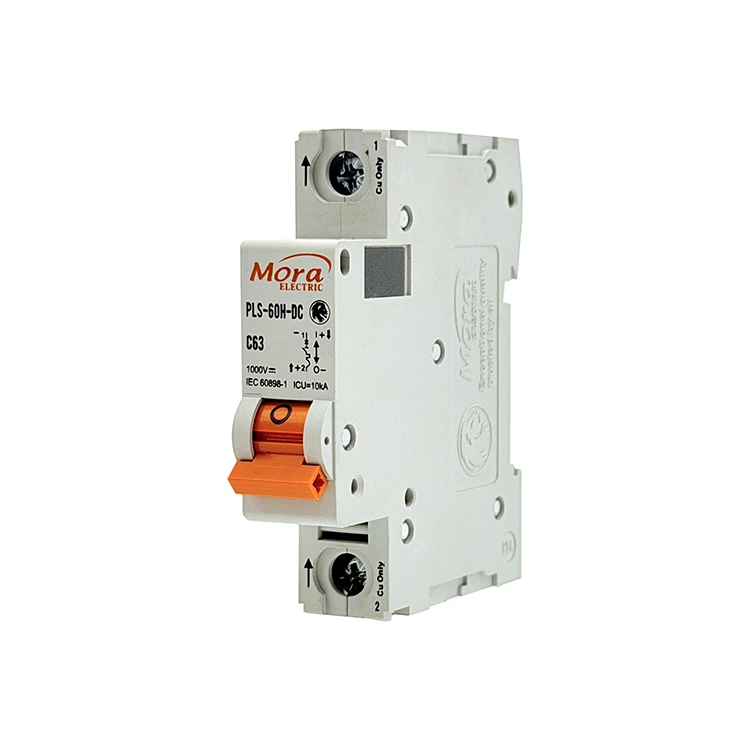

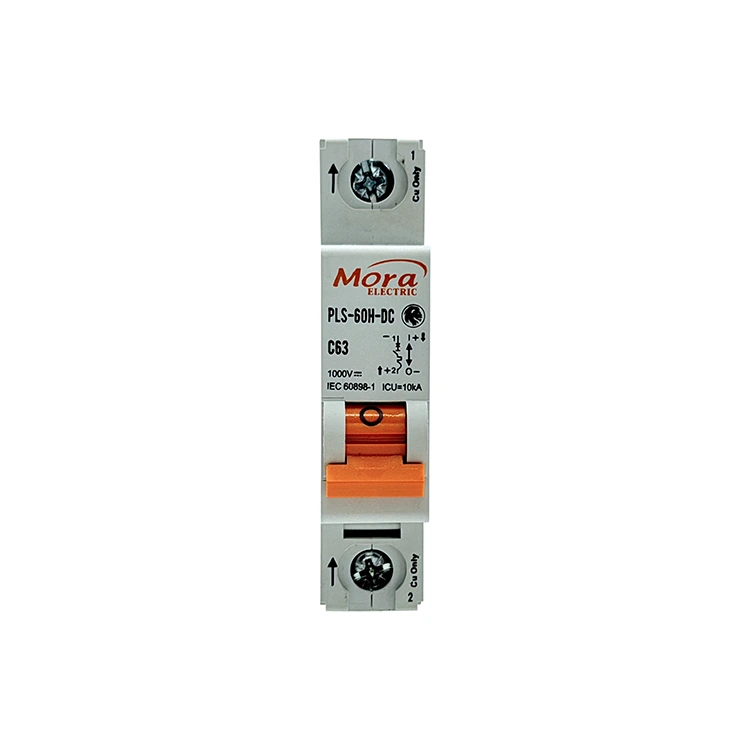

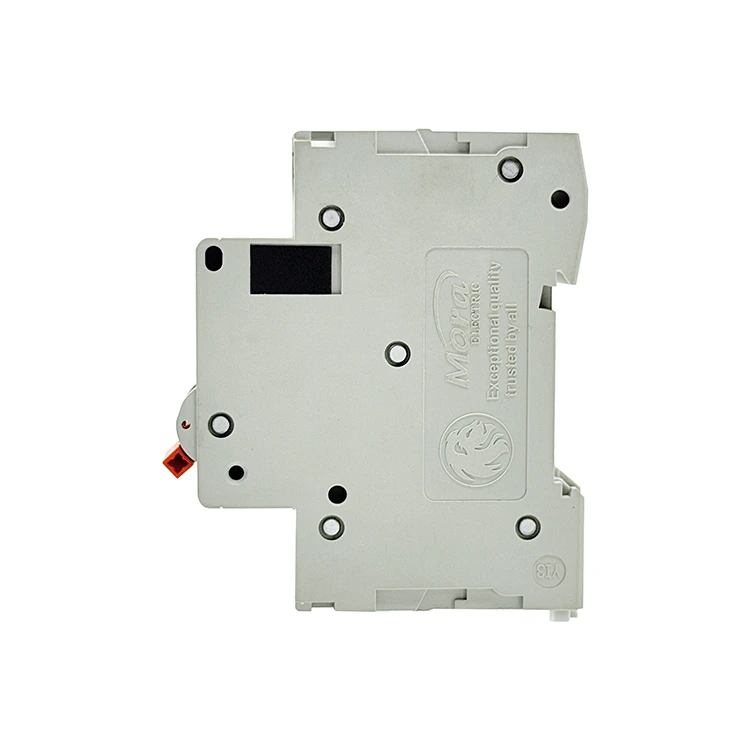

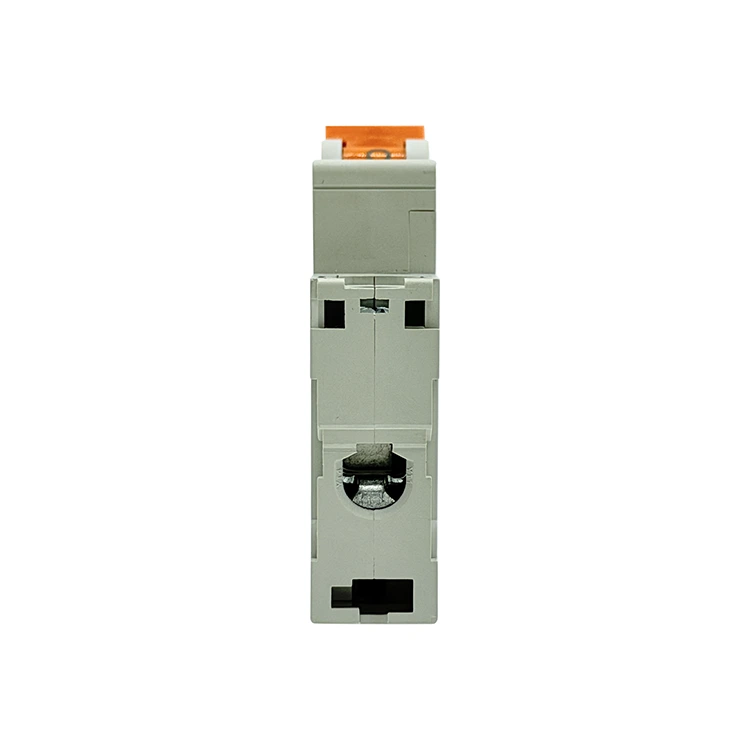

C65 Διακόπτης κυκλώματος συνεχούς ρεύματος 1 πόλου

Η PUGAO (μάρκα: Mora) λειτουργεί ως εξειδικευμένο εργοστάσιο C65 1 Pole DC Circuit Breaker στην Κίνα, προμηθεύοντας μονοπολικούς διακόπτες βαρέως τύπου που έχουν σχεδιαστεί ειδικά για εφαρμογές DC. Ο θερμομαγνητικός διακόπτης μας 1P διαθέτει ένα σύστημα κατάσβεσης τόξου μόνιμου μαγνήτη για την εξάλειψη της καύσης επαφής σε ηλιακές στοιχειοσειρές και δίκτυα τηλεπικοινωνιών.

Τεχνικός Ορισμός & Πρακτικές Εφαρμογές

Ο διακόπτης C65 1 Pole DC Circuit Breaker είναι ένας μηχανικός διακόπτης που έχει σχεδιαστεί για να προστατεύει μονοφασικούς ηλεκτρικούς βρόχους DC. Σε αντίθεση με τις γραμμές εναλλασσόμενου ρεύματος (AC), ένας βρόχος συνεχούς ρεύματος δεν έχει φυσικό σημείο διέλευσης. Όταν οι επαφές ανοίγουν υπό φορτίο, το ηλεκτρικό τόξο που προκύπτει είναι συνεχές και εξαιρετικά σταθερό.

Ο μονοπολικός διακόπτης μας απομονώνει τη θετική ράγα ενός κυκλώματος συνεχούς ρεύματος, χρησιμοποιώντας στοχευμένη μηχανική δύναμη και μαγνητική επιτάχυνση για να σπάσει τα σφάλματα προτού προκαλέσουν θερμική ζημιά σε όλο το σύστημα.

Ηλιακά Φωτοβολταϊκά Συστήματα

Σε οικιακές και εμπορικές ηλιακές συστοιχίες, μεμονωμένες σειρές πάνελ εξάγουν συνεχείς τάσεις συνεχούς ρεύματος. Αυτός ο διακόπτης κυκλώματος είναι εγκατεστημένος σε κουτιά συνδυασμού στο επίπεδο εξόδου (που κυμαίνονται από 12V έως 250V DC). Απομονώνει μεμονωμένες χορδές, αποτρέποντας την εξάπλωση των βλαβών αντίστροφου ρεύματος ή των βραχυκυκλωμάτων καλωδίωσης στην ηλιακή συστοιχία.

Τηλεπικοινωνιακά Κέντρα Δεδομένων & Συστήματα UPS

Το σύγχρονο υλικό επικοινωνίας λειτουργεί με εφεδρικά συστήματα μπαταρίας 48V έως 110V DC. Ο διακόπτης C65 1 Pole DC Circuit Breaker παρέχει στοχευμένη προστασία για μεμονωμένα rack εξοπλισμού, απομονώνοντας εντοπισμένες βλάβες εξαρτημάτων χωρίς να διακόπτεται η τροφοδοσία σε παρακείμενα συστήματα δικτύωσης.

Βιομηχανικός Αυτοματισμός

Οι τοπικοί βρόχοι ελέγχου βιομηχανικού DC, τα συστήματα χειρισμού υλικών και τα εσωτερικά κυκλώματα διαχείρισης μπαταριών ηλεκτρικών οχημάτων χρησιμοποιούν μονοπολικούς διακόπτες για να δημιουργήσουν διακριτές, ασφαλώς απομονωμένες ζώνες ισχύος μεταξύ των μονάδων φόρτισης και της κύριας αποθήκευσης μπαταρίας.

Τεχνικές Προδιαγραφές

Η ακόλουθη μήτρα περιγράφει τα τυποποιημένα όρια λειτουργίας και τις συνθέσεις υλικών που επαληθεύονται στους πάγκους δοκιμών ποιοτικού ελέγχου:

Βασικά Τεχνικά Πλεονεκτήματα

1. Κατάσβεση μαγνητικού τόξου 5 χιλιοστών του δευτερολέπτου

Τα τόξα συνεχούς ρεύματος μπορούν να καταστρέψουν τις χάλκινες επαφές μέσα σε ένα κλάσμα του δευτερολέπτου, εάν δεν ελεγχθούν. Για να το λύσουμε αυτό, ο διακόπτης κυκλώματος συνεχούς ρεύματος C65 1 πόλων ενσωματώνει δύο εσωτερικούς μόνιμους μαγνήτες. Όταν εμφανίζεται ένα σφάλμα και οι επαφές χωρίζονται, το μαγνητικό πεδίο απομακρύνει το τόξο από τις επιφάνειες επαφής και το οδηγεί σε ένα πλέγμα ψύξης από χάλυβα 9 πλακών. Το πλέγμα χωρίζει, ψύχει και σβήνει το τόξο μέσα σε 5 χιλιοστά του δευτερολέπτου, ελαχιστοποιώντας τη φθορά στις επιφάνειες επαφής.

2. Έλεγχος διμεταλλικής υπερφόρτωσης υψηλής ακρίβειας

Οι συνεχείς υπερφορτώσεις υποβαθμίζουν σταδιακά τη μόνωση του σύρματος, δημιουργώντας σοβαρό κίνδυνο πυρκαγιάς. Το PUGAO (Mora) χρησιμοποιεί βαθμονομημένες διμεταλλικές λωρίδες που αποτελούνται από δύο συνδεδεμένα μέταλλα με διαφορετικούς ρυθμούς θερμικής διαστολής. Το συνεχές υπερένταση θερμαίνει τη λωρίδα, με αποτέλεσμα να λυγίζει προβλέψιμα και να ενεργοποιεί το μοχλό διέλευσης. Αυτή η μηχανική ρύθμιση αποτρέπει τα λανθασμένα ταξίδια που προκαλούνται από σύντομες αιχμές εκκίνησης, ενώ παράλληλα εξασφαλίζει αξιόπιστη απομόνωση κατά τη διάρκεια πραγματικών υπερφορτώσεων.

3. Αυτοματοποιημένη Σημειακή Συγκόλληση

Η χειροκίνητη εσωτερική συναρμολόγηση μπορεί να οδηγήσει σε μεταβλητές αντιστάσεις σύνδεσης και ασυνεπή σημεία διακοπής. Η παραγωγική μας μονάδα χρησιμοποιεί μια αυτοματοποιημένη γραμμή συναρμολόγησης εξοπλισμένη με αυτοματοποιημένες μονάδες σημειακής συγκόλλησης. Με τη στερέωση των εσωτερικών χάλκινων ανοιγμάτων και των μηχανισμών ενεργοποίησης σε ακριβείς θέσεις, διασφαλίζουμε ομοιόμορφη εσωτερική αντίσταση σε όλες τις διαδρομές παραγωγής, αποτρέποντας την τοπική υπερθέρμανση στο εσωτερικό των ντουλαπιών διανομής.

Εγκατάσταση πεδίου

1. Απομονώστε την πηγή ενέργειας:Ρύθμιση ασφαλείας. Ανοίξτε τον κύριο διακόπτη αποσύνδεσης της ηλιακής ενέργειας ή την ασφαλειοθήκη απομόνωσης μπαταρίας ανάντη. Χρησιμοποιήστε ένα βαθμονομημένο ψηφιακό πολύμετρο για να επαληθεύσετε ότι υπάρχει 0V στην εισερχόμενη γραμμή πριν τοποθετήσετε το υλικό του διακόπτη C65 1 Pole DC Circuit Breaker.

2. Ασφαλίστε στη ράγα DIN:Συναρμολόγηση περιβλήματος. Κουμπώστε τη βάση του διακόπτη σε μια τυπική ράγα DIN 35 mm. Βεβαιωθείτε ότι τόσο το επάνω όσο και το κάτω κλιπ συγκράτησης με ελατήριο ασφαλίζουν σταθερά στη θέση τους, αποτρέποντας την κίνηση κατά τη λειτουργία της χειρολαβής εναλλαγής.

3. Ευθυγραμμίστε τους δείκτες πολικότητας:Κρίσιμο Βήμα. Οι διακόπτες DC είναι κατευθυντικοί. Εντοπίστε τις ενδείξεις (+) και (-) που είναι σφραγισμένες δίπλα στις θύρες τερματικού. Το θετικό εισερχόμενο καλώδιο τροφοδοσίας πρέπει να εισέλθει στον καθορισμένο ακροδέκτη θετικής εισόδου. Η αντιστροφή αυτής της καλωδίωσης εμποδίζει τους εσωτερικούς μαγνήτες να τραβήξουν το ηλεκτρικό τόξο στο πλέγμα ψύξης.

4. Τερματικά αγωγού ροπής:Τελική επαλήθευση. Τοποθετήστε τους απογυμνωμένους χάλκινους αγωγούς καθαρά στους ακροδέκτες της σήραγγας. Χρησιμοποιήστε ένα βαθμονομημένο κατσαβίδι ροπής για να σφίξετε τις βίδες των ακροδεκτών στα 2,0–2,5 Nm. Οι χαλαρές συνδέσεις προκαλούν τοπική θέρμανση και πρόωρη θερμική ενεργοποίηση.

Τεχνικές & Μηχανικές Συχνές Ερωτήσεις

Γιατί αυτός ο μονοπολικός διακόπτης DC δεν μπορεί να χρησιμοποιηθεί σε μια τυπική γραμμή διανομής AC;

Το εσωτερικό σύστημα καταστολής τόξου βασίζεται σε κατευθυντικούς μόνιμους μαγνήτες. Σε ένα σύστημα AC, το ρεύμα εναλλάσσει συνεχώς κατεύθυνση 50 ή 60 φορές ανά δευτερόλεπτο. Αυτό το εναλλασσόμενο ρεύμα πιέζει το τόξο προς τα έξω προς το πλαστικό περίβλημα αντί προς τα μέσα στο χαλύβδινο πλέγμα ψύξης, προκαλώντας καταστροφική αστοχία του κελύφους.

Τι προκαλεί τη στρέβλωση ή την τήξη ενός διακόπτη DC εάν η πολικότητα της καλωδίωσης αντιστραφεί κατά λάθος κατά την εγκατάσταση στο πεδίο;

Όταν η πολικότητα αντιστρέφεται, το εσωτερικό μαγνητικό πεδίο απωθεί το ηλεκτρικό τόξο μακριά από το πλέγμα ψύξης και το συγκρατεί απευθείας πάνω από τις επαφές του κράματος αργύρου. Το παγιδευμένο τόξο δημιουργεί τοπικές θερμοκρασίες που υπερβαίνουν τους 1.000°C, λιώνοντας τους εσωτερικούς μηχανισμούς και το περίβλημα του πολυμερούς PA66 αντί να το σβήνει με ασφάλεια.

Πώς η θερμοκρασία λειτουργίας περιβάλλοντος μέσα σε ένα σφραγισμένο κουτί συνδυασμού αλλάζει το όριο θερμικής ενεργοποίησης;

Οι διμεταλλικές λωρίδες μας είναι βαθμονομημένες για μια βασική θερμοκρασία περιβάλλοντος 30°C. Εάν το εσωτερικό ενός σφραγισμένου κουτιού διανομής φτάσει τους 50°C λόγω της άμεσης ηλιακής ακτινοβολίας, η διμεταλλική λωρίδα μέσα στον διακόπτη C65 1 Pole DC Circuit Circuit Breaker προθερμαίνεται, προκαλώντας το να σβήνει περίπου στο 85% έως 90% του ονομαστικού ρεύματος στάμπας. Για περιβάλλοντα υψηλής θερμοκρασίας, συνιστούμε τη μείωση του φορτίου ή την προσαρμογή της παραμέτρου επιλογής προς τα πάνω.
