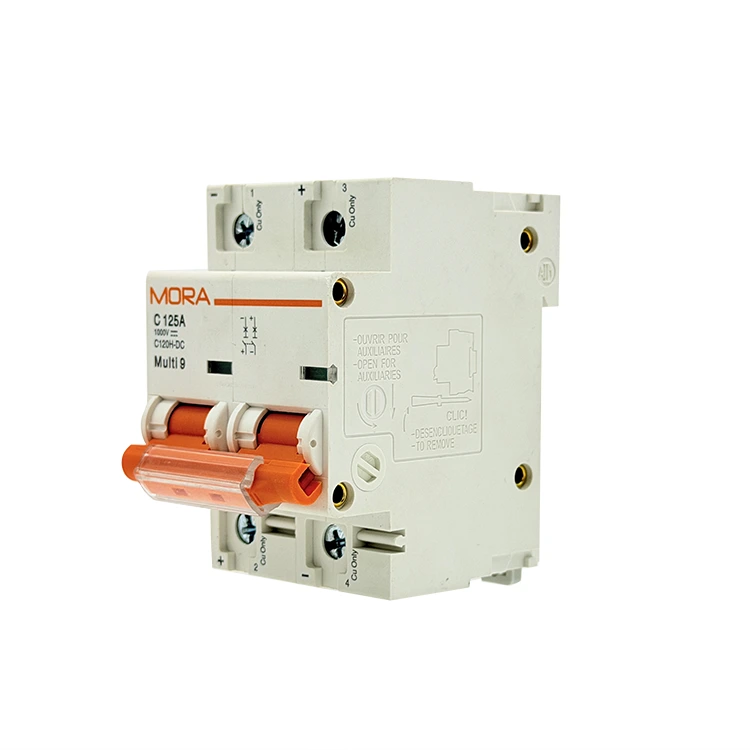

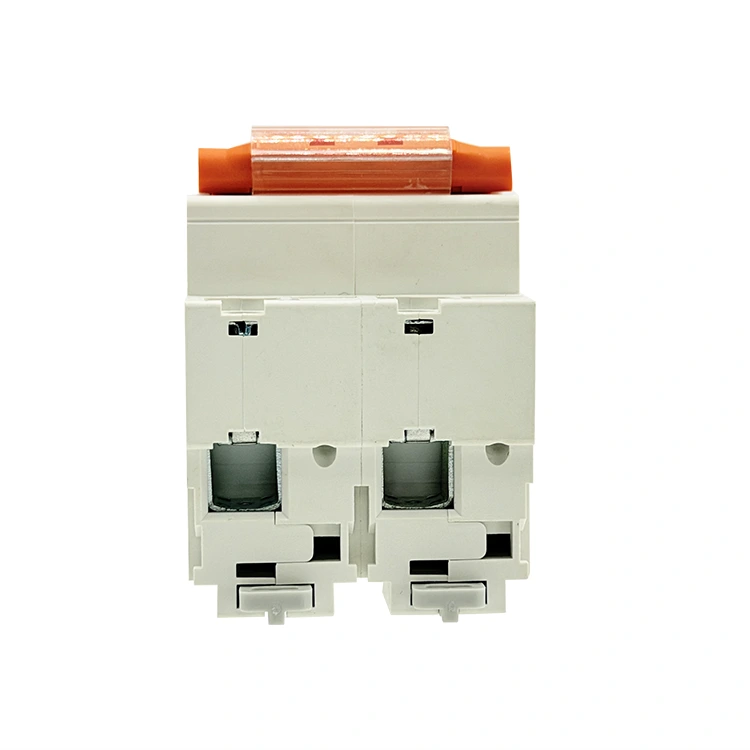

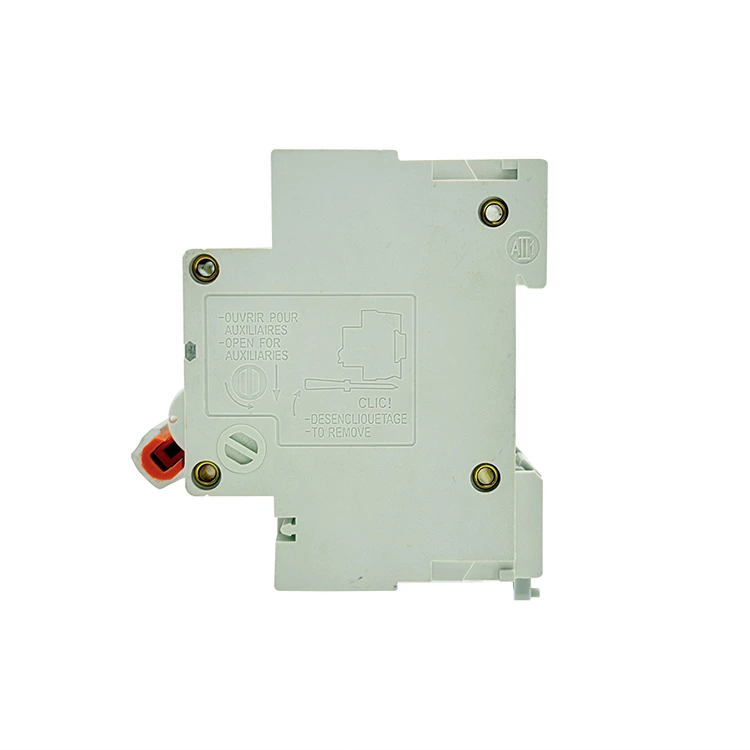

Σειρά NC 2P DC Miniature διακόπτης κυκλώματος

Ως προηγμένο εργοστάσιο διακόπτη μινιατούρων κυκλωμάτων 2P DC σειράς NC με έδρα την Κίνα, η PUGAO (Mora) παράγει υψηλής απόδοσης διπολικούς προστατευτικούς διακόπτες με βελτιωμένη ικανότητα θραύσης και ένα βελτιωμένο αρθρωτό πλαίσιο. Κάθε μονάδα χρησιμοποιεί αυτοματοποιημένη συγκόλληση σημείου και βελτιστοποιημένους δρομείς τόξου διπλού μόνιμου μαγνήτη για την προστασία των κρίσιμων τηλεπικοινωνιών, της αποθήκευσης ενέργειας και της εμπορικής ηλιακής υποδομής.

Τι διαφέρει η σειρά NC από τους τυπικούς διακόπτες DC;

Τα βιομηχανικά δίκτυα συνεχούς ρεύματος εξελίσσονται γρήγορα, κινούνται προς υψηλότερες ενεργειακές πυκνότητες και πιο αυστηρές διαμορφώσεις ντουλαπιών. Ενώ οι παραδοσιακοί διακόπτες οικιακής ποιότητας συμβιβάζονται με τη θερμική διάχυση όταν συρρικνώνονται, ο διακόπτης μινιατούρας NC Series 2P DC διαθέτει μια επανασχεδιασμένη εσωτερική δομική αρχιτεκτονική που έχει σχεδιαστεί ρητά για εμπορικές λειτουργίες υψηλής αξιοπιστίας.

Με την ενσωμάτωση της φυσικής απομόνωσης δύο πόλων σε ένα αρθρωτό πλαίσιο εξοικονόμησης χώρου, η σειρά NC ελαχιστοποιεί την ακίνητη περιουσία της πρόσοψης μέσα στους πίνακες διανομής ενώ επεκτείνει τις εσωτερικές αποστάσεις ερπυσμού - τη συντομότερη διαδρομή κατά μήκος της επιφάνειας ενός μονωτικού υλικού μεταξύ δύο αγώγιμων τμημάτων - για την αποφυγή εντοπισμένων σφαλμάτων παρακολούθησης.

Κόμβοι ηλιακών συνδυαστών υψηλής πυκνότητας

Οι σύγχρονες εγκαταστάσεις ηλιακής ενέργειας απαιτούν συμπαγή εξαρτήματα για να χωρέσουν περισσότερες εισόδους χορδών σε μικρότερα εξωτερικά περιβλήματα. Η σειρά NC επιτρέπει καθαρή ομαδοποίηση συστοιχιών δίπλα-δίπλα, διαχειριζόμενη τόσο τις θετικές όσο και τις αρνητικές ράγες επιστροφής μιας χορδής 600V DC μέσα σε ένα συμπαγές προφίλ περιβλήματος χωρίς να θυσιάζεται ο πλευρικός αερισμός.

Κεντρικές τράπεζες μπαταριών τηλεπικοινωνιών

Με τα συστήματα επικοινωνίας που λειτουργούν με σταθεροποιημένες εφεδρικές μπαταρίες χαμηλής έως μέσης τάσης, είναι ζωτικής σημασίας να επιλύσετε ένα σφάλμα χωρίς να πέσει ολόκληρο το rack. Αυτός ο μικροσκοπικός διακόπτης κυκλώματος παρέχει προστασία ανεξάρτητου κυκλώματος διακλάδωσης, απομονώνοντας μεμονωμένες σειρές μπαταρίας ή μονάδες φόρτισης αμέσως ενώ οι παρακείμενες λειτουργίες παραμένουν ενεργές.

Προδιαγραφές Υλικού

Ο ακόλουθος μηχανικός πίνακας αντιπροσωπεύει τις βασικές παραμέτρους λειτουργίας που επαληθεύονται στις αυτοματοποιημένες εργοστασιακές γραμμές δοκιμών μας:

Πώς η σειρά NC επιτυγχάνει ικανότητα θραύσης 10 kA;

1. Κανάλια μαγνητικής έκρηξης διπλής δύναμης

Σε υψηλότερες τάσεις έως και 600 V DC, η σχεδίαση ενός ηλεκτρικού τόξου μπορεί εύκολα να μετατραπεί σε ένα παρατεταμένο συμβάν πλάσματος τόξου που λιώνει πλήρως τις τυπικές επαφές του διακόπτη κυκλώματος. Το NC Series 2P DC Miniature Circuit Breaker το καταπολεμά αυτό με διπλούς μόνιμους μαγνήτες υψηλής αντοχής που είναι ενσωματωμένοι σε κάθε πλευρά κάθε διαδρομής επαφής. Όταν οι επαφές αποχωρίζονται, αυτοί οι μαγνήτες δημιουργούν ένα κατευθυντικό μαγνητικό πεδίο που τεντώνει αμέσως το τόξο, πιέζοντάς το από τα ασημένια μαξιλαράκια και φυσώντας το σε ένα βαρέως τύπου ατσάλινο αγωγό τόξου 11 πλάκας όπου χωρίζεται και ψύχεται μέσα σε 4,5 χιλιοστά του δευτερολέπτου.

2. Μηχανική Διασταυρούμενη Σύνδεση Ταξιδίου υψηλής ταχύτητας

Ο διαχωρισμός των θετικών και αρνητικών σιδηροτροχιών σε δύο διαφορετικούς πόλους σημαίνει ότι και τα δύο μονοπάτια πρέπει να ανοίξουν ακριβώς την ίδια στιγμή. Η σειρά NC χρησιμοποιεί μια εσωτερική ράβδο διασύνδεσης που κλειδώνει και τους δύο μηχανικούς μηχανισμούς μαζί. Εάν παρουσιαστεί σφάλμα υπερέντασης στη θετική πλευρά, η εσωτερική ράβδος ενεργοποιεί μηχανικά τον αρνητικό πόλο την ίδια ακριβώς στιγμή, παρέχοντας πλήρη γαλβανική απομόνωση και αποτρέποντας την επικίνδυνη επανατροφοδότηση τάσης.

3. Αυτοματοποιημένη σημειακή συγκόλληση με λέιζερ και βαθμονόμηση

Η χειροκίνητη συναρμολόγηση εξαρτημάτων εισάγει δομικές παραλλαγές που μπορεί να προκαλέσουν άνιση εσωτερική αντίσταση μεταξύ των δύο πόλων. Το PUGAO (Mora) εξαλείφει αυτήν την ανθρώπινη μεταβλητή κατασκευάζοντας τη σειρά NC σε μια πλήρως αυτοματοποιημένη γραμμή παραγωγής μικροδιακοπτών. Οι προηγμένες μηχανές συγκόλλησης με λέιζερ κλειδώνουν τις χάλκινες παρακλίσεις, τα διμεταλλικά και τα μαγνητικά πηνία σε ακριβή γεωμετρική ευθυγράμμιση, διασφαλίζοντας ισορροπημένες εσωτερικές αντιστάσεις και ταιριαστές καμπύλες ταξιδιού σε κάθε παρτίδα παραγωγής.

Πρωτόκολλο εγκατάστασης πεδίου

1. Επαληθεύστε τη μηδενική τάση:Απενεργοποιήστε τον βρόχο. Ανοίξτε όλους τους διακόπτες αποσύνδεσης της ηλιακής ενέργειας ανάντη ή τις ζεύξεις απομόνωσης της μπαταρίας. Χρησιμοποιήστε ένα ψηφιακό πολύμετρο για να ελέγξετε τόσο τα θετικά όσο και τα αρνητικά εισερχόμενα καλώδια, επιβεβαιώνοντας ότι υπάρχει 0V πριν εισαγάγετε τα καλώδια στις θύρες ακροδεκτών.

2. Κουμπώστε στη ράγα DIN:Εξάρτημα σιδηροτροχιάς. Συνδέστε το επάνω πίσω στήριγμα του πλαισίου της σειράς NC σε μια τυπική ράγα DIN 35 mm. Πιέστε σταθερά το κάτω άκρο του περιβλήματος έως ότου ο πλαστικός ολισθητήρας με ελατήριο κουμπώσει σφιχτά στη θέση του στη ράγα.

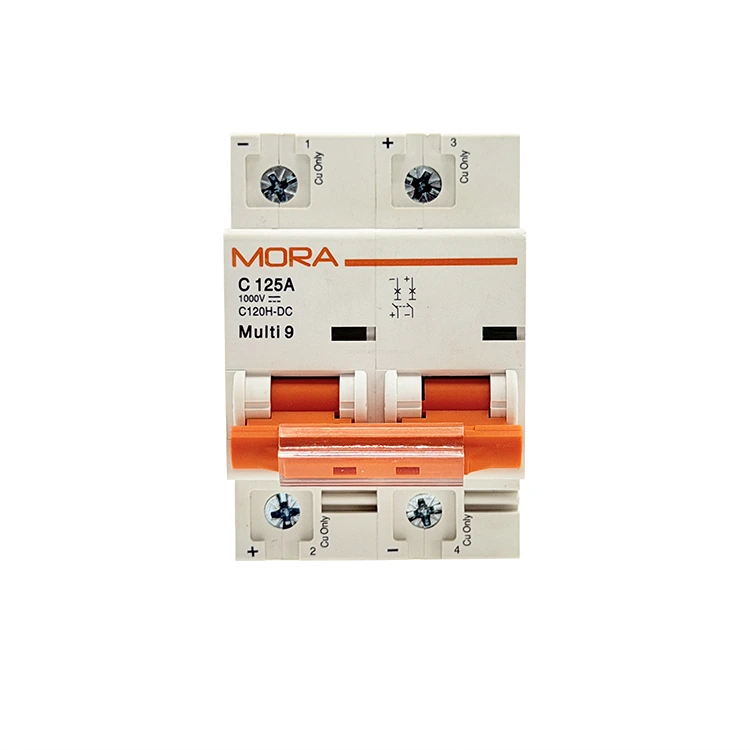

3. Ευθυγραμμίστε τους δείκτες πολικότητας:Ταίριασμα πολικότητας. Εξετάστε τα σύμβολα (+) και (-) που είναι σφραγισμένα στην μπροστινή όψη του διακόπτη μινιατούρα DC της σειράς NC 2P. Συνδέστε το εισερχόμενο θετικό καλώδιο στην κορυφή του πόλου 1 (σημειωμένο ως θετικό) και το εισερχόμενο αρνητικό καλώδιο στην κορυφή του πόλου 2 (σημειωμένο ως αρνητικό). Προειδοποίηση: Η αντιστροφή αυτής της διάταξης εμποδίζει τους εσωτερικούς μαγνήτες να σπρώξουν το τόξο στους αγωγούς ψύξης.

4. Βίδες ακροδεκτών ροπής:Ασφαλής Σύνδεση. Εισαγάγετε τους καθαρά απογυμνωμένους πυρήνες του χάλκινου σύρματος πλήρως μέσα στους οδοντωτούς σφιγκτήρες της σήραγγας. Χρησιμοποιώντας ένα βαθμονομημένο κατσαβίδι ροπής, σφίξτε τις βίδες των ακροδεκτών στα 2,0–2,5 Nm. Οι χαλαρές συνδέσεις ακροδεκτών παράγουν τοπική θερμότητα που οδηγεί σε πρόωρη θερμική ενεργοποίηση.

Συχνές ερωτήσεις για την εφαρμογή

Τι κάνει τη χωρητικότητα θραύσης 10kA της σειράς NC ασφαλέστερη από τις τυπικές εναλλακτικές λύσεις 6 kA για συστήματα μπαταριών;

Οι συστοιχίες μπαταριών μπορούν να παρέχουν τεράστια ρεύματα βραχυκυκλώματος μέσα σε χιλιοστά του δευτερολέπτου κατά τη διάρκεια ενός άμεσου σφάλματος. Ένας διακόπτης ισχύος μόνο 6 kA μπορεί να υποστεί συγκόλληση με επαφή ή θραύση του περιβλήματος εάν η ενέργεια σφάλματος υπερβαίνει τα μηχανικά της όρια. Η αναβαθμισμένη βαθμολογία 10 kA του διακόπτη μινιατούρας 2P DC της σειράς NC διασφαλίζει ότι μπορεί να καθαρίσει με ασφάλεια αυτά τα σοβαρά βραχυκυκλώματα της μπαταρίας υψηλής ενέργειας χωρίς να καταστρέψει το περίβλημα του διακόπτη ή να καταστρέψει τα κοντινά εξαρτήματα.

Μπορεί ο διακόπτης 2P της σειράς NC να συνδεθεί σε έναν βρόχο σειράς για να χειρίζεται υψηλότερες τάσεις συνεχούς ρεύματος;

Ναί. Εάν η τάση του συστήματός σας υπερβαίνει την ονομαστική τιμή ενός πόλου, μπορείτε να περάσετε τον θετικό αγωγό διαμέσου και των δύο πόλων σε σειρά (μπαίνοντας στην κορυφή του πόλου 1, πηδώντας από το κάτω μέρος του πόλου 1 στην κορυφή του πόλου 2 και βγαίνοντας από το κάτω μέρος του πόλου 2). Αυτό διαιρεί τη συνολική τάση σε δύο ξεχωριστούς θαλάμους τόξου, επιτρέποντας στον διακόπτη να διαχειρίζεται με ασφάλεια υψηλότερες συνολικές τάσεις.

Πώς πρέπει οι μηχανικοί σχεδιασμού να υπολογίζουν την υψηλή θερμότητα περιβάλλοντος μέσα σε σφραγισμένα εξωτερικά περιβλήματα;

Οι εσωτερικές διμεταλλικές λωρίδες βαθμονομούνται σε εργοστασιακή τυπική γραμμή βάσης 30°C. Όταν τοποθετείται μέσα σε ένα μη αεριζόμενο εξωτερικό κουτί συνδυασμού όπου η θερμότητα του περιβάλλοντος και το άμεσο ηλιακό φως οδηγούν τις εσωτερικές θερμοκρασίες έως και 55°C, τα διμεταλλικά στοιχεία προεκτείνονται. Αυτό μειώνει το πραγματικό σημείο θερμικής διακοπής σε περίπου 83% έως 85% του ονομαστικού ρεύματος. Για να αποφευχθεί η ενόχληση, οι μηχανικοί θα πρέπει είτε να ενσωματώσουν περσίδες παθητικής ψύξης είτε να αυξήσουν το μέγεθος του διακόπτη εφαρμόζοντας τυπικούς πίνακες θερμικής μείωσης.
