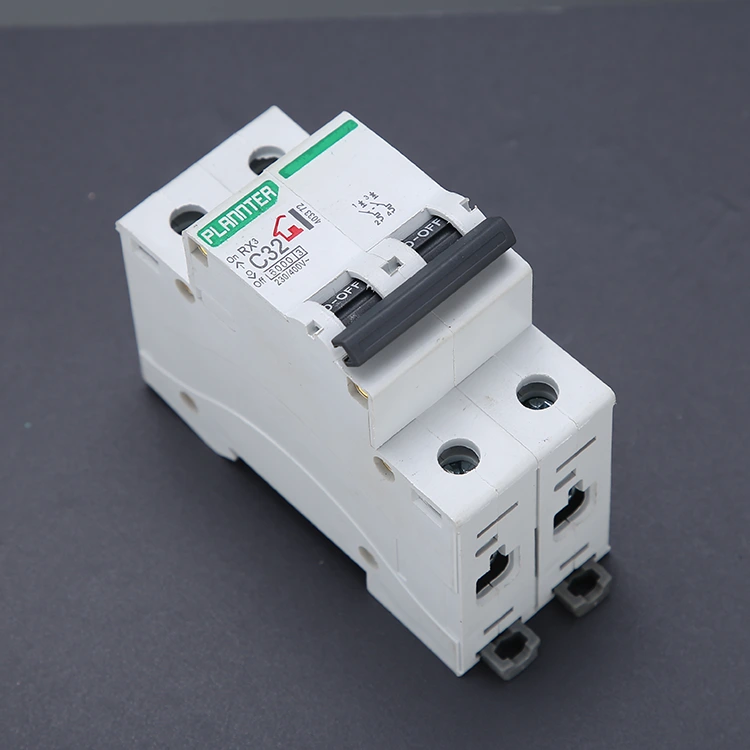

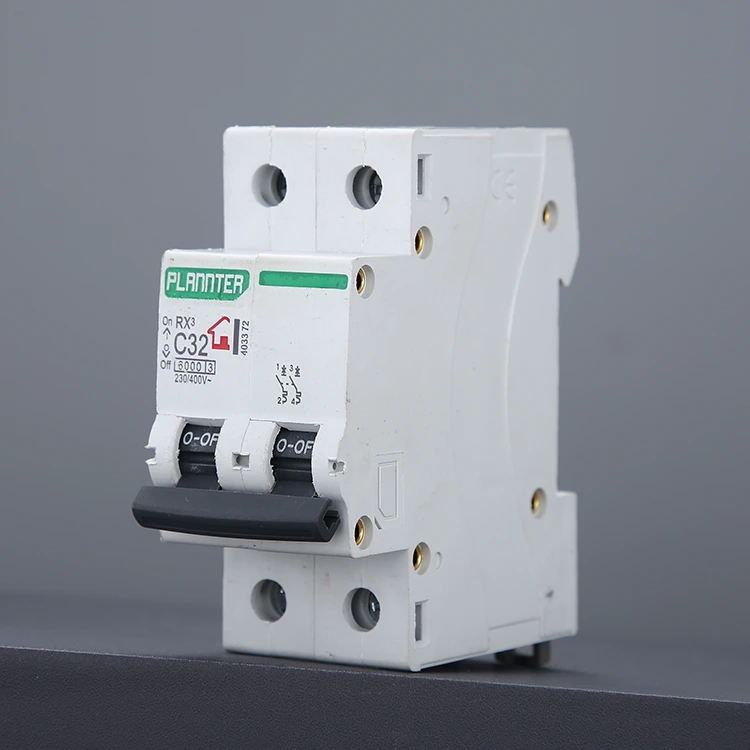

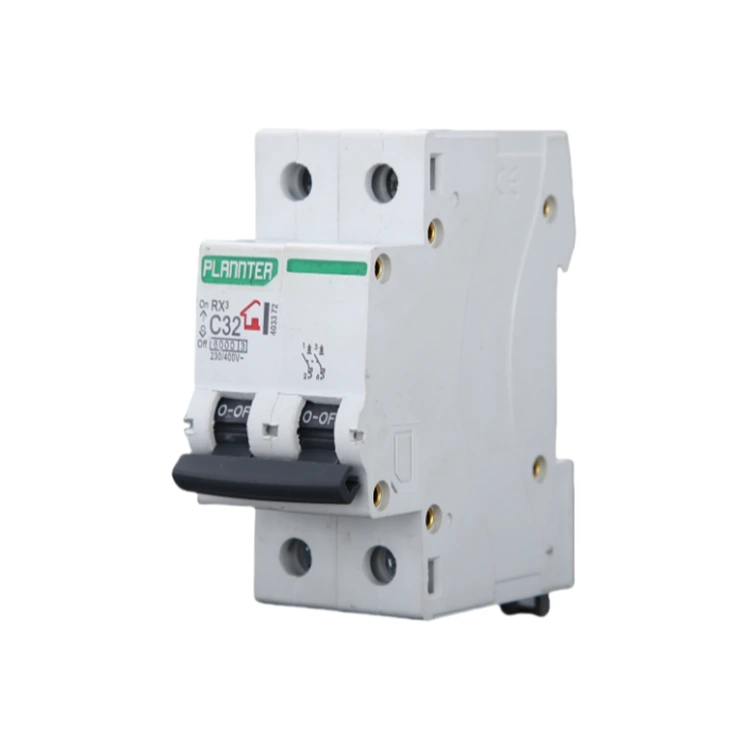

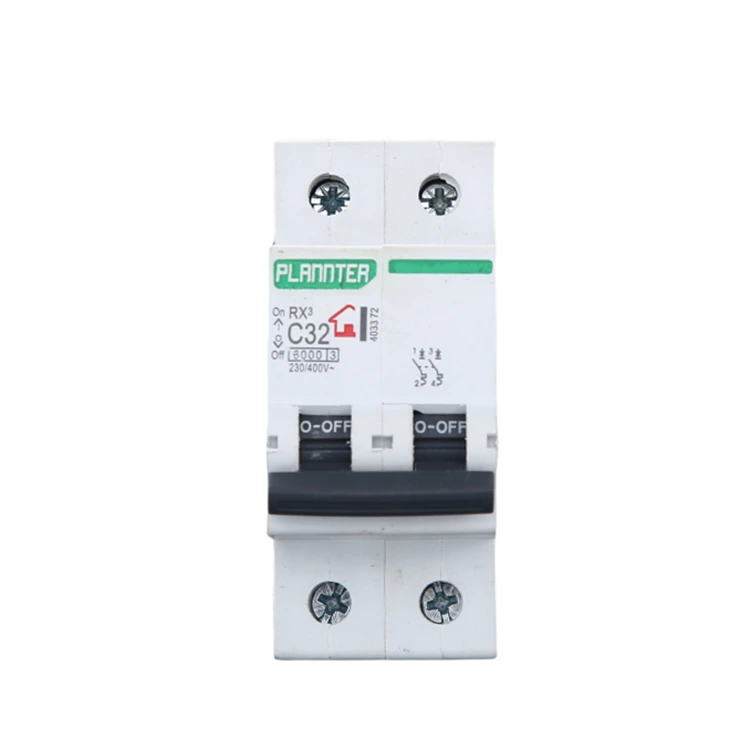

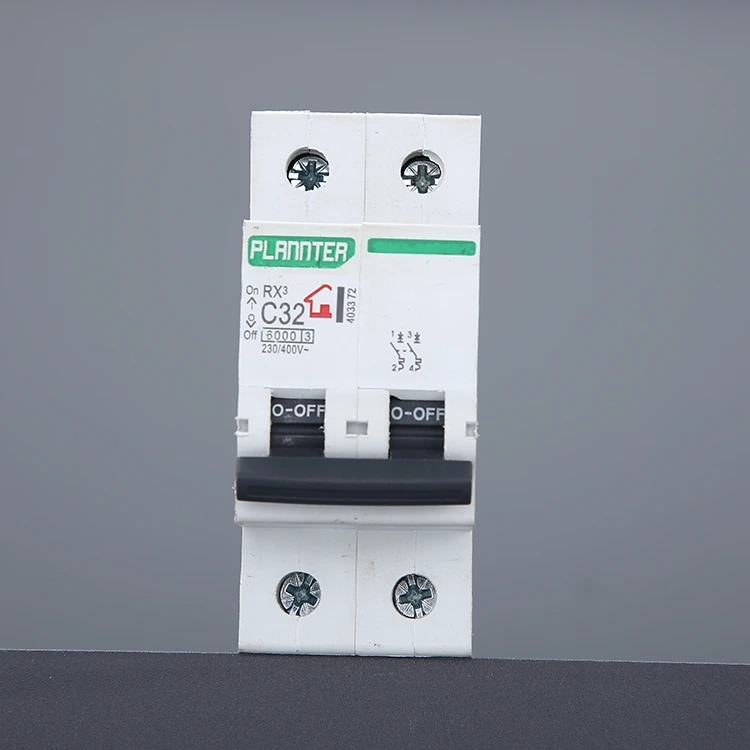

Διακόπτης κυκλώματος DZ47 Air-Switch

Ο υψηλής ποιότητας διακόπτης DZ47 Air-Switch Circuit Breaker προσφέρεται από το εργοστάσιο PUGAO (Plannter Electric), είναι ένα είδος ηλεκτρικής συσκευής προστασίας που χρησιμοποιείται σε κυκλώματα εναλλασσόμενου ρεύματος, με δύο ανεξάρτητους πόλους, ικανό να κόβει το καλώδιο πυρκαγιάς και το μηδέν καλώδιο στο κύκλωμα ταυτόχρονα. Παρακολουθεί την αλλαγή ρεύματος στο κύκλωμα σε πραγματικό χρόνο μέσω του ενσωματωμένου μηχανισμού θερμικής μαγνητικής απογύμνωσης ή του ηλεκτρονικού μηχανισμού απογύμνωσης και όταν το κύκλωμα είναι υπερφορτωμένο, βραχυκυκλωμένο και άλλες μη φυσιολογικές συνθήκες, ο διακόπτης DZ47 Air-Switch Circuit Breaker μπορεί να αποσυνδεθεί γρήγορα και αυτόματα για να διακόψει την τροφοδοσία ρεύματος, αποφεύγοντας ζημιά στον εξοπλισμό. Πιστοποιητικά CE, CCC και ISO9001.

Αρχή Εργασίας

Ο διακόπτης κυκλώματος DZ47 Air-Switch είναι ένα υψηλά τυποποιημένο προϊόν. Η ώριμη διαδικασία κατασκευής και η προηγμένη τεχνολογία της PUGAO χρησιμοποιούν τρεις βασικές αρχές λειτουργίας: θερμική ενεργοποίηση, μαγνητική ενεργοποίηση και κατάσβεση τόξου αέρα. Τα προϊόντα μας παρέχουν αξιόπιστη προστασία για χιλιάδες ηλεκτρικά συστήματα σε όλο τον κόσμο.

1. Θερμικό ταξίδι

Ο διακόπτης κυκλώματος περιέχει μια διμεταλλική λωρίδα που αποτελείται από δύο μέταλλα με διαφορετικούς συντελεστές θερμικής διαστολής. Όταν το ρεύμα του κυκλώματος υπερβαίνει την ονομαστική τιμή αλλά δεν έχει φτάσει ακόμη στο επίπεδο βραχυκυκλώματος, η θερμότητα που παράγεται από το ρεύμα προκαλεί τη διμεταλλική λωρίδα να κάμπτεται προς τη μία πλευρά.

Μετά την κάμψη σε μια προκαθορισμένη γωνία, ενεργοποιεί μια μηχανική σύνδεση, προκαλώντας την ενεργοποίηση του διακόπτη κυκλώματος. Αξιοποιώντας 14 χρόνια συσσωρευμένης εμπειρίας βαθμονόμησης, η διμεταλλική λωρίδα μας είναι κατασκευασμένη από υλικό υψηλής καθαρότητας, με αποτέλεσμα μια ευαίσθητη και σταθερή απόκριση στις τρέχουσες διακυμάνσεις.

2. Μαγνητικό ταξίδι

Ο διακόπτης κυκλώματος περιέχει ένα ηλεκτρομαγνητικό πηνίο. Όταν συμβαίνει βραχυκύκλωμα, το ρεύμα αυξάνεται αμέσως σε πολλές φορές ή και δεκάδες φορές την κανονική τιμή. Αυτό το τεράστιο ρεύμα δημιουργεί ένα ισχυρό μαγνητικό πεδίο στο πηνίο, προσελκύοντας αμέσως τον ηλεκτρομαγνητικό οπλισμό σαν ένα έμβολο.

Ο οπλισμός επηρεάζει άμεσα τον μηχανισμό ενεργοποίησης, επιτυγχάνοντας στιγμιαία διακοπή ρεύματος σε επίπεδο χιλιοστού του δευτερολέπτου.

Το εργοστάσιό μας χρησιμοποιεί χαλκό υψηλής αγωγιμότητας και μια πλήρως αυτοματοποιημένη διαδικασία συγκόλλησης σημείου για να διασφαλίσει ότι ο μηχανισμός δεν θα μπλοκάρει ή θα αποτύχει υπό κρούση ρεύματος υψηλής συχνότητας.

3. Σύστημα κατάσβεσης τόξου

Τη στιγμή που οι επαφές διαχωρίζονται, το ρεύμα υψηλής τάσης διασπά τον αέρα, δημιουργώντας ένα τόξο υψηλής θερμοκρασίας, το οποίο σύρεται σε έναν ειδικά σχεδιασμένο θάλαμο πυρόσβεσης τόξου. Πολλαπλές στρώσεις μεταλλικών πλεγμάτων χωρίζουν το τόξο σε πολλά μικρά τμήματα, ψύχοντας και σβήνοντάς το γρήγορα για να αποτρέψουν τις καμένες επαφές.

Η σειρά DZ47 βελτιστοποιεί την πυκνότητα διάταξης του πλέγματος πυρόσβεσης τόξου, προστατεύοντας αποτελεσματικά τα εσωτερικά εξαρτήματα ακόμη και υπό συχνές συνθήκες ενεργοποίησης.

Τεχνικά Πλεονεκτήματα

Ο διακόπτης κυκλώματος DZ47 Air-Switch της PUGAO χρησιμοποιεί τεχνολογία θερμομαγνητικής αποσύνδεσης υψηλής απόδοσης για να εξασφαλίσει ακριβή και αξιόπιστη λειτουργία κάτω από μια ποικιλία σύνθετων συνθηκών λειτουργίας. Το προϊόν έχει τα ακόλουθα βασικά πλεονεκτήματα:

Υψηλή ικανότητα θραύσης: το τυπικό μοντέλο έχει ικανότητα θραύσης έως και 6 kA, η οποία πληροί τις απαιτήσεις προστασίας από βραχυκύκλωμα των αστικών δικτύων ηλεκτρικής ενέργειας και των βιομηχανικών περιβαλλόντων.

Δυνατότητα εφαρμογής ευρείας τάσης: υποστήριξη συστήματος AC 230/400V, ισχυρή συμβατότητα, που εφαρμόζεται σε μια ποικιλία εθνικών και περιφερειακών προτύπων δικτύου ηλεκτρικής ενέργειας.

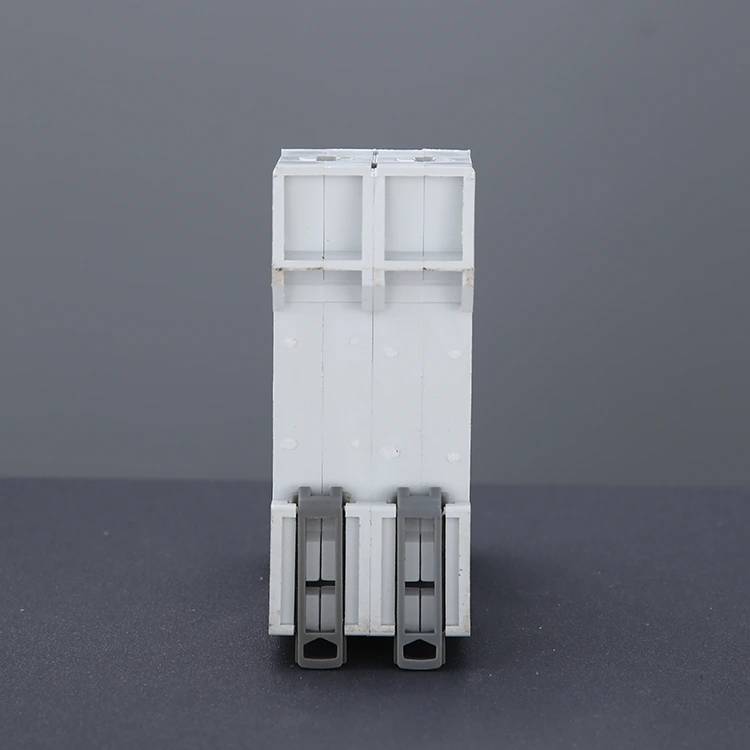

Αρθρωτός σχεδιασμός: συμπαγές μέγεθος, υποστήριξη τοποθέτησης ράγας DIN, εύκολο να ενσωματωθεί σε όλα τα είδη κουτιών διανομής και ντουλάπια ελέγχου.

Ισχυρή ικανότητα πυρόσβεσης τόξου: Ο διακόπτης κυκλώματος DZ47 Air-Switch υιοθετεί τη δομή που συνδυάζει κεραμικό αποστάτη πολλαπλών στρώσεων και σχάρα πυρόσβεσης μεταλλικού τόξου, που καταστέλλει αποτελεσματικά το τόξο και παρατείνει τη διάρκεια ζωής.

Μεγάλη μηχανική ζωή: μετά από αυστηρές δοκιμές, η διάρκεια ζωής μηχανικής λειτουργίας είναι έως και περισσότερες από 10.000 φορές.

FAQ

Ε: Μπορούν οι διακόπτες κυκλώματος της σειράς DZ47 να χρησιμοποιηθούν σε συστήματα DC;

Α: Όχι. Η σειρά DZ47 είναι ένας διακόπτης αέρα που έχει σχεδιαστεί ειδικά για AC. Το εναλλασσόμενο ρεύμα (AC) έχει ένα χαρακτηριστικό μηδενικής διέλευσης και το εσωτερικό του πλέγμα πυρόσβεσης τόξου σβήνει αποτελεσματικά τα τόξα.

Το συνεχές ρεύμα (DC) δεν έχει χαρακτηριστικό μηδενικής διέλευσης. Η χρήση διακόπτη κυκλώματος εναλλασσόμενου ρεύματος μπορεί να οδηγήσει σε μη σβησμένα τόξα, προκαλώντας πιθανώς πυρκαγιά. Εάν έχετε ανάγκες ηλιακού συστήματος ή μπαταρίας, επικοινωνήστε μαζί μας για συγκεκριμένες προδιαγραφές διακόπτη κυκλώματος DC.

Ε: Πώς μπορώ να επιλέξω ανάμεσα στις τρεις διαφορετικές καμπύλες ενεργοποίησης (B, C και D);

Α: Η επιλογή εξαρτάται από τον τύπο φορτίου σας:

Τύπος Β (3-5In): Κατάλληλο για χαμηλά φορτία ρεύματος εισόδου, όπως θερμάστρες αμιγώς αντίστασης και εξοπλισμό υπολογιστών.

Τύπος C (5-10In): Η πιο κοινή προδιαγραφή, κατάλληλη για φωτιστικά, γενικές οικιακές συσκευές και εμπορική διανομή ρεύματος.

Τύπος D (10-14In): Κατάλληλο για εξοπλισμό με εξαιρετικά υψηλά ρεύματα εκκίνησης, όπως μικρούς κινητήρες, συμπιεστές ή βιομηχανικούς μετασχηματιστές.

Η Pugao διαθέτει μια επαγγελματική τεχνική ομάδα που μπορεί να παρέχει ακριβείς συμβουλές επιλογής με βάση τα μηχανολογικά σας σχέδια. Επικοινωνήστε μαζί μας για να στείλουμε τις απαιτήσεις σας και να λάβετε μια δωρεάν προσφορά!

Για περαιτέρω τεχνικές ερωτήσεις, συμβουλευτείτε αμέσως τους μηχανικούς μας. θα απαντήσουμε γρήγορα.
