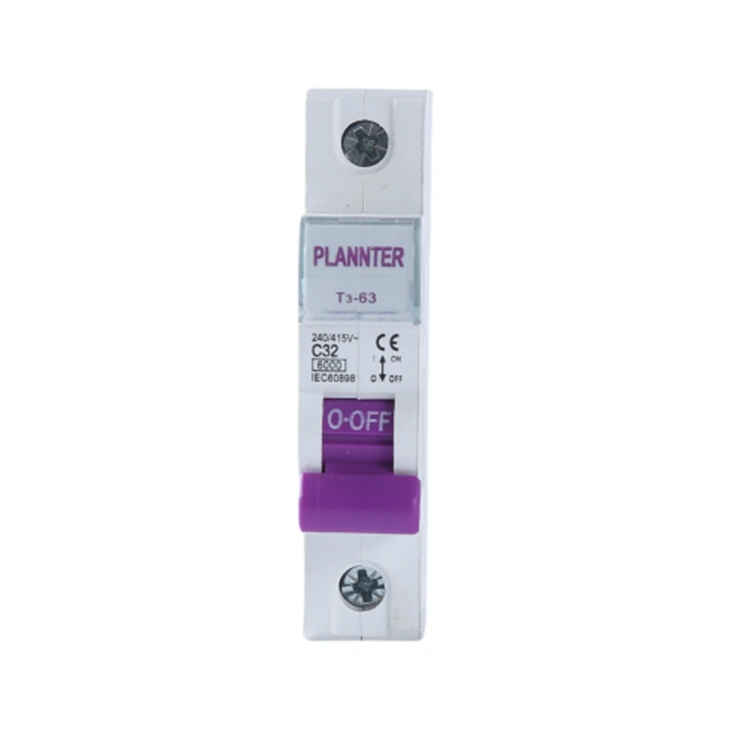

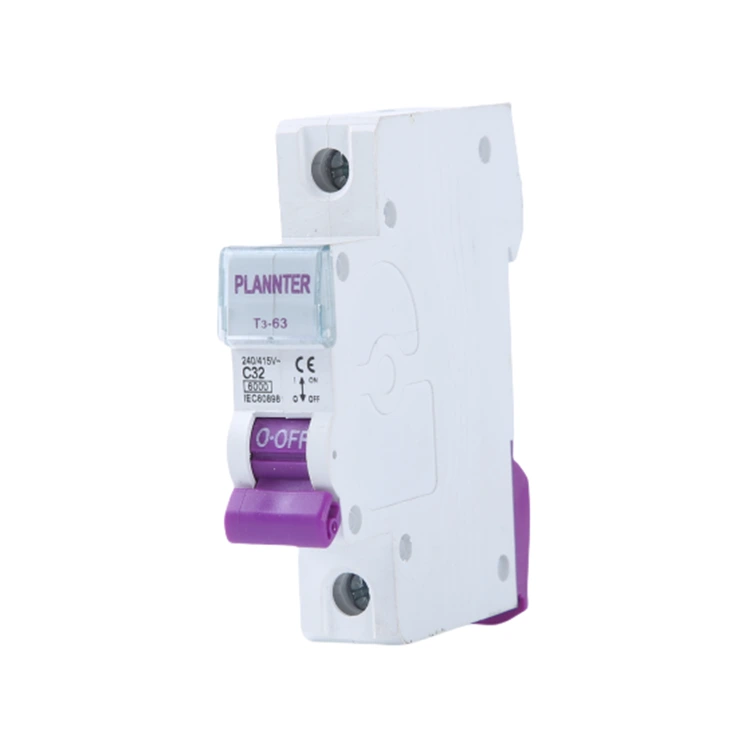

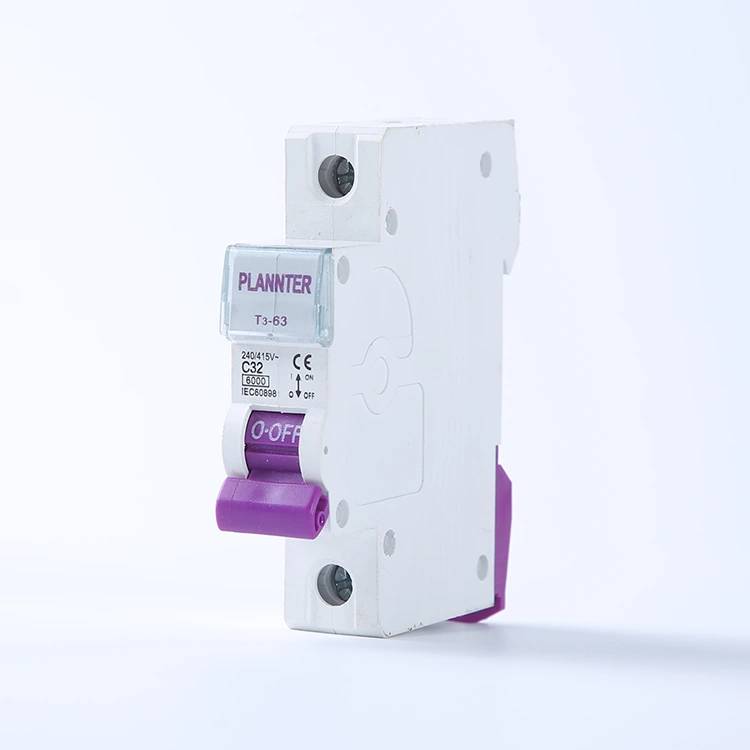

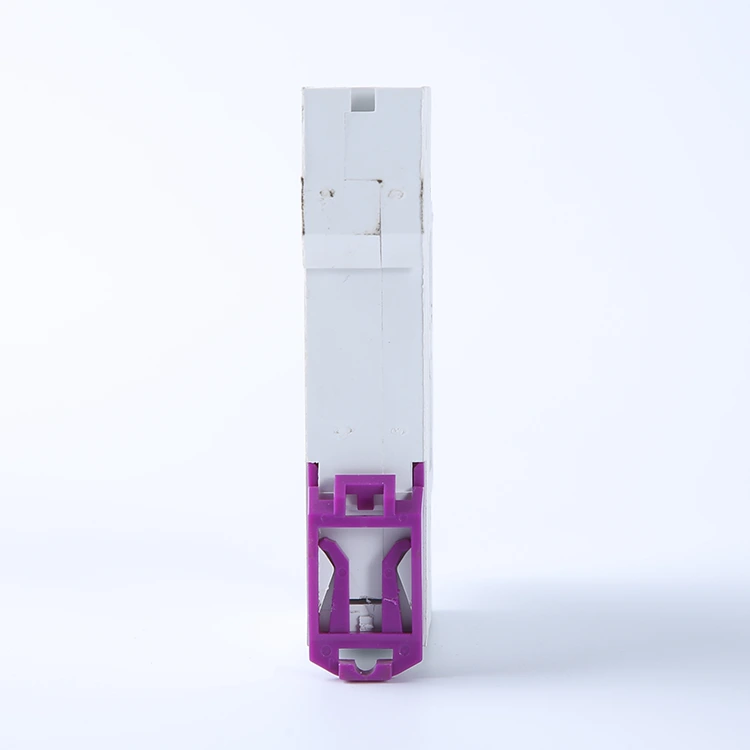

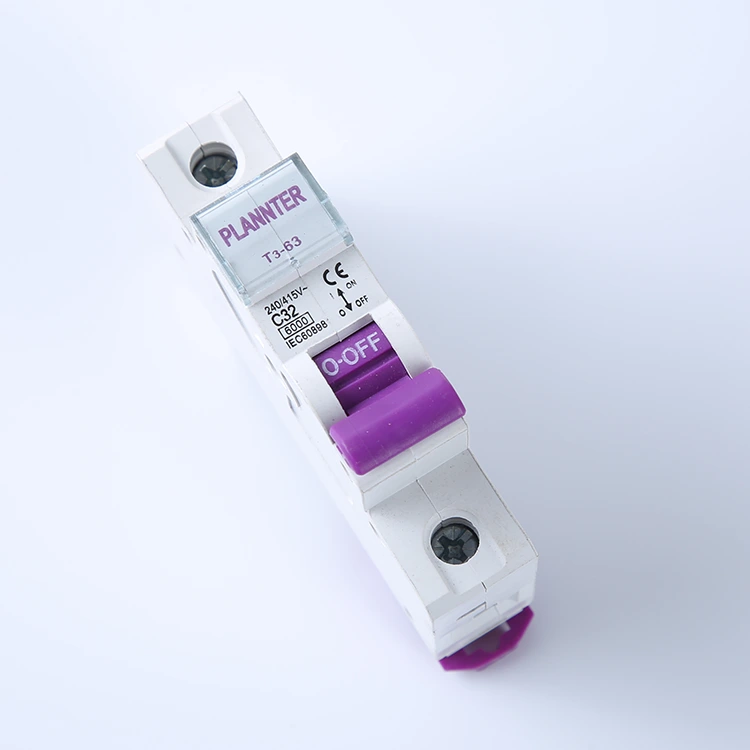

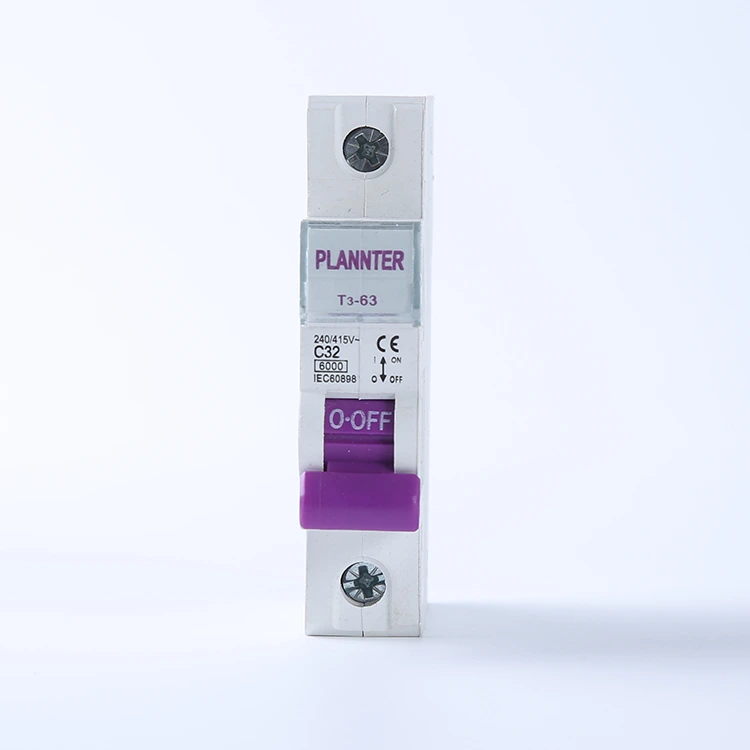

Διακόπτης κυκλώματος AC 1 πόλου

Η PUGAO (Plannter Electric) είναι επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, καθώς ένα από τα προηγμένα προϊόντα μας, αυτός ο διακόπτης AC 1 Pole είναι κατάλληλος για κυκλώματα AC 50Hz, 230V (μονοφασικά), παρέχοντας προστασία από υπερφόρτωση και βραχυκύκλωμα. Είναι λιγότερο δαπανηρό και χρησιμοποιείται κυρίως σε κυκλώματα χαμηλής τάσης και έχει σχεδιαστεί για να προστατεύει τον ηλεκτρικό εξοπλισμό και την προσωπική ασφάλεια κόβοντας το κύκλωμα.

Τι είναι ένας μονοπολικός διακόπτης κυκλώματος;

Η PUGAO ειδικεύεται στους διακόπτες κυκλώματος και ο 1-πολικός διακόπτης κυκλώματος AC είναι ένας από τους τύπους προϊόντων μας. Τα βασικά του πλεονεκτήματα είναι το μικρό του μέγεθος και η ελάχιστη απαίτηση χώρου εγκατάστασης.

Το 1P, ή μονοπολικός, αναφέρεται σε διακόπτη κυκλώματος με ένα μόνο μπλοκ ακροδεκτών, που χρησιμοποιείται για τον έλεγχο ενός μονοφασικού καλωδίου υπό τάση. Είναι κατάλληλο για συνηθισμένα οικιακά κυκλώματα φωτισμού ή εξοπλισμό χαμηλής κατανάλωσης, προστατεύοντας το κύκλωμα από υπερφορτώσεις, βραχυκυκλώματα και άλλες πιθανές ηλεκτρικές βλάβες. Είναι μια σχετικά χαμηλού κόστους, οικονομικά αποδοτική επιλογή και έχουμε έργα που αφορούν διάφορες οικιακές, εμπορικές και βιομηχανικές εφαρμογές διανομής ηλεκτρικής ενέργειας.

Ωστόσο, σημειώστε: Κατά την επιλογή ενός διακόπτη κυκλώματος, πρέπει επίσης να λάβετε υπόψη την πραγματική κατάσταση και να επιλέξετε την κατάλληλη μονοπολική ή πολυπολική διάταξη προστασίας. Μην επιλέγετε τυφλά με βάση τα πλεονεκτήματα ή την τιμή.

Βασικές Λειτουργίες

Ο διακόπτης κυκλώματος AC 1 Pole παρέχει αποτελεσματική προστασία για μονοφασικά κυκλώματα AC μέσω διπλής θερμικής και μαγνητικής προστασίας.

1. Προστασία υπερφόρτωσης

Ο διακόπτης κυκλώματος ενσωματώνει μια διμεταλλική λωρίδα υψηλής ακρίβειας. Όταν στο κύκλωμα συνδέονται πάρα πολλές συσκευές, με αποτέλεσμα το ρεύμα να υπερβεί την ονομαστική τιμή, η θερμότητα που παράγεται από το ρεύμα προκαλεί κάμψη της διμεταλλικής λωρίδας.

Αυτή η λειτουργία καθυστερημένης ενεργοποίησης προσδιορίζει με ακρίβεια τις συνεχείς υπερφορτώσεις, αποτρέποντας την αυθόρμητη καύση του μονωτικού στρώματος των συρμάτων λόγω παρατεταμένων υψηλών θερμοκρασιών.

2. Στιγμιαία προστασία από βραχυκύκλωμα

Το προϊόν ενσωματώνει ηλεκτρομαγνητικό πηνίο υψηλής απόδοσης. Σε περίπτωση βραχυκυκλώματος, η στιγμιαία αύξηση του ρεύματος δημιουργεί ένα ισχυρό μαγνητικό πεδίο, ενεργοποιώντας τον μοχλό διακοπής λειτουργίας μέσα σε δευτερόλεπτα.

Μέσω του σχεδιασμού και των δοκιμών μας, ο μονοπολικός διακόπτης κυκλώματος επιτυγχάνει ταχύτητα απόκρισης σε επίπεδο χιλιοστού του δευτερολέπτου, διακόπτοντας την τροφοδοσία τη στιγμή που εμφανίζεται ένας ηλεκτρικός σπινθήρας. Αυτό όχι μόνο προστατεύει το κύκλωμα, αλλά προστατεύει επίσης ακριβές έξυπνες οικιακές συσκευές, διακομιστές και βιομηχανικό εξοπλισμό ελέγχου από ζημιές λόγω υπέρτασης.

3. Σύστημα πυρόσβεσης τόξου υψηλής απόδοσης

Εκτός από τη σχεδίαση θερμικής και μαγνητικής προστασίας, αυτός ο διακόπτης κυκλώματος εναλλασσόμενου ρεύματος είναι επίσης εξοπλισμένος με μεταλλικό πλέγμα πυρόσβεσης τόξου πολλαπλών στρώσεων. Το ηλεκτρικό τόξο που δημιουργείται τη στιγμή της αποσύνδεσης σύρεται γρήγορα στο πλέγμα για τμηματοποίηση, ψύξη και κατάσβεση.

Το σύστημα πυρόσβεσης τόξου μειώνει αποτελεσματικά τη διάβρωση επαφής. Χάρη στην πλήρως αυτοματοποιημένη διαδικασία συγκόλλησης σημείου του PUGAO, οι επαφές είναι πιο ανθεκτικές, διατηρώντας εξαιρετικά χαμηλή αντίσταση επαφής και εξαιρετική αγωγιμότητα ακόμα και μετά από πολλαπλές διαδρομές σφάλματος.

Βασικά χαρακτηριστικά του διακόπτη AC PUGAO

Παρέχουμε εξατομικευμένες υπηρεσίες λύσεων και υποστηρίζουμε υψηλή τάση μόνωσης έως 400V AC για παροχή ηλεκτρικής απομόνωσης και προστασίας από διαρροές.

Μπορούμε να παρέχουμε ικανοποιητικές λύσεις σύμφωνα με τις απαιτήσεις παραμέτρων σας. Παρέχετε διακόπτες κυκλώματος 6Α-63Α, για παράδειγμα, όπως το ηλιακό σύστημα ενέργειας ή η καθημερινή οικιακή διανομή ηλεκτρικής ενέργειας μπορεί να ικανοποιηθεί.

Δεν χρειάζεται να ανησυχείτε για την ασφάλεια, η υψηλή ασφάλεια, εάν η τάση υπερφορτωθεί θα διακόψει αυτόματα την παροχή ρεύματος, θα μειώσει τον κίνδυνο πυρκαγιάς.

Οι διακόπτες κυκλώματος AC 1 Pole είναι όλοι εργοστασιακά συμβατοί με πιστοποιήσεις CE, CCC και ISO. Κάθε διαδικασία παραγωγής έχει δοκιμαστεί αυστηρά για να πληροί τα διεθνή πρότυπα ποιότητας.

Συνήθης αντιμετώπιση προβλημάτων και λύσεις

Η PUGAO, ως κατασκευαστής των 1-Pole AC Circuit Breakers, παρέχει σχετικές υπηρεσίες τεχνικής υποστήριξης. Διατίθεται απομακρυσμένη τεχνική καθοδήγηση εάν προκύψουν προβλήματα προϊόντος. Πλήρεις οδηγίες εγκατάστασης και συντήρησης, συμπεριλαμβανομένων κοινών βλαβών και λύσεων, θα συμπεριληφθούν στην παράδοση του προϊόντος σας.

1. Συχνή ανεξήγητη ενεργοποίηση του διακόπτη

Πιθανές αιτίες: Υπερφόρτωση ή υπερβολικά υψηλή θερμοκρασία περιβάλλοντος.

Η συνολική ισχύς των συσκευών που είναι συνδεδεμένες στη γραμμή υπερβαίνει την ονομαστική τιμή του διακόπτη κυκλώματος ή ο διακόπτης κυκλώματος λειτουργεί σε κλειστό κιβώτιο διανομής υψηλής θερμοκρασίας για μεγάλο χρονικό διάστημα, με αποτέλεσμα η μεταλλική πλάκα θερμικής προστασίας να σκάει πρόωρα.

Διάλυμα: Ελέγξτε το φορτίο γραμμής. Συνιστούμε να κάνετε αναβάθμιση σε υψηλότερο ονομαστικό ρεύμα και να διασφαλίσετε ότι η διάμετρος του καλωδίου είναι συμβατή.

Εάν η αιτία είναι περιβαλλοντικοί παράγοντες, συνιστούμε να βελτιώσετε τον εξαερισμό του κουτιού διανομής. Τα προϊόντα PUGAO έχουν σχεδιαστεί με γνώμονα την αύξηση της θερμοκρασίας. Εάν το περιβάλλον είναι ακραίο, επικοινωνήστε μαζί μας για κατάλληλες προσαρμογές κατά τη διάρκεια του σταδίου επιλογής και ανάπτυξης λύσης.

2. Υπερθέρμανση ή οσμή καύσης στα τερματικά

Πιθανές αιτίες: Χαλαρή πτύχωση ή λανθασμένη διάμετρος σύρματος.

Οι χαλαρές βίδες αυξάνουν την αντίσταση επαφής. Τα λεπτά καλώδια προκαλούν υψηλές θερμοκρασίες στο σημείο σύνδεσης υπό υψηλό ρεύμα. Και οι δύο αυτές καταστάσεις μπορεί να οδηγήσουν σε προβλήματα.

Διάλυμα: Αποσυνδέστε αμέσως το ρεύμα, ελέγξτε και σφίξτε ξανά τις βίδες καλωδίωσης. Τα προϊόντα μας χρησιμοποιούν ακροδέκτες τύπου σήραγγας με πυκνή ροπή με υψηλή σχεδιασμένη ροπή. Συνιστούμε να χρησιμοποιήσετε ένα επαγγελματικό μονωμένο κατσαβίδι για να σφίξετε στην τυπική τιμή. Βεβαιωθείτε ότι το καλώδιο έχει εισαχθεί πλήρως στην οπή ακροδεκτών χωρίς εκτεθειμένο σύρμα.

3. Η λαβή δεν μπορεί να κλείσει, δεν μπορεί να μετακινηθεί προς τα πάνω

Πιθανές αιτίες: Επίμονο βραχυκύκλωμα ή κλείδωμα μηχανισμού.

Υπάρχει ακόμα βραχυκύκλωμα στο κύκλωμα. Ο μηχανισμός μαγνητικής απενεργοποίησης αρνείται να κλείσει αναγκαστικά για ασφάλεια, διαφορετικά ο εσωτερικός θάλαμος πυρόσβεσης τόξου μπορεί να καταστραφεί από μια μεγάλη απότομη αύξηση του ρεύματος.

Διάλυμα: Μην πιέζετε να κλείσει το κύκλωμα σε αυτήν την κατάσταση! Πρώτα, ελέγξτε για βραχυκυκλώματα σε συσκευές κατάντη ή ζημιά στην καλωδίωση.

Εάν το κύκλωμα εξακολουθεί να μην μπορεί να κλείσει μετά τον αποκλεισμό εξωτερικών βλαβών, ο διακόπτης κυκλώματος AC 1P έχει ολοκληρώσει την προστατευτική αποστολή του. Για περαιτέρω επιβεβαίωση της κατάστασης του προϊόντος, μπορεί να χρειαστεί αντικατάσταση. Επικοινωνήστε με τον Σχεδιαστή.

4. Ο εξοπλισμός κατάντη δεν έχει ρεύμα μετά το κλείσιμο του διακόπτη

Πιθανές αιτίες: Λανθασμένη καλωδίωση ή βλάβη εσωτερικού μηχανισμού.

Οι εισερχόμενες και εξερχόμενες γραμμές αντιστρέφονται ή ο σφιγκτήρας καλωδίων βρίσκεται στη μόνωση. αν και η λαβή βρίσκεται στη θέση ΟΝ, οι εσωτερικές επαφές δεν είναι κλειστές.

Διάλυμα: Χρησιμοποιήστε ένα πολύμετρο για να μετρήσετε την τάση στους ακροδέκτες εξόδου και ελέγξτε εάν ο σφιγκτήρας του καλωδίου πιέζει τη μόνωση του καλωδίου.

Κάθε προϊόν PUGAO υποβάλλεται σε δοκιμή πολικότητας και συνέχειας σε αυτοματοποιημένο πάγκο εργασίας. Εάν εξακολουθεί να μην υπάρχει τάση παρά τη σωστή καλωδίωση, επικοινωνήστε με την ομάδα τεχνικής υποστήριξης.

FAQ:

Δέχεστε προσαρμοσμένη υπηρεσία;

Ναι, έχουμε πάνω από 10 χρόνια εμπειρίας στον κλάδο των αυτόματων διακοπτών AC 1 Pole. Παρέχουμε υπηρεσία OEM/ODM και μπορούμε να εκτυπώσουμε το λογότυπο της επωνυμίας σας στα προϊόντα. Μπορούμε επίσης να παρέχουμε προσαρμοσμένες λύσεις σύμφωνα με τα σχέδια και τις απαιτήσεις παραμέτρων σας.

Πόσο καιρό είναι ο χρόνος παράδοσης;

Εξαρτάται από την απαίτηση και την ποσότητα των προϊόντων που αγοράζετε.
