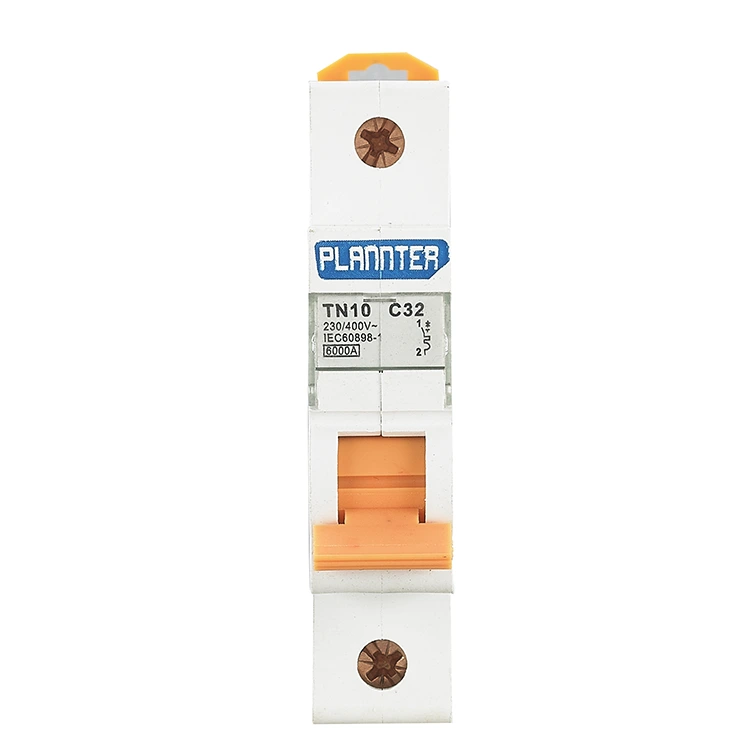

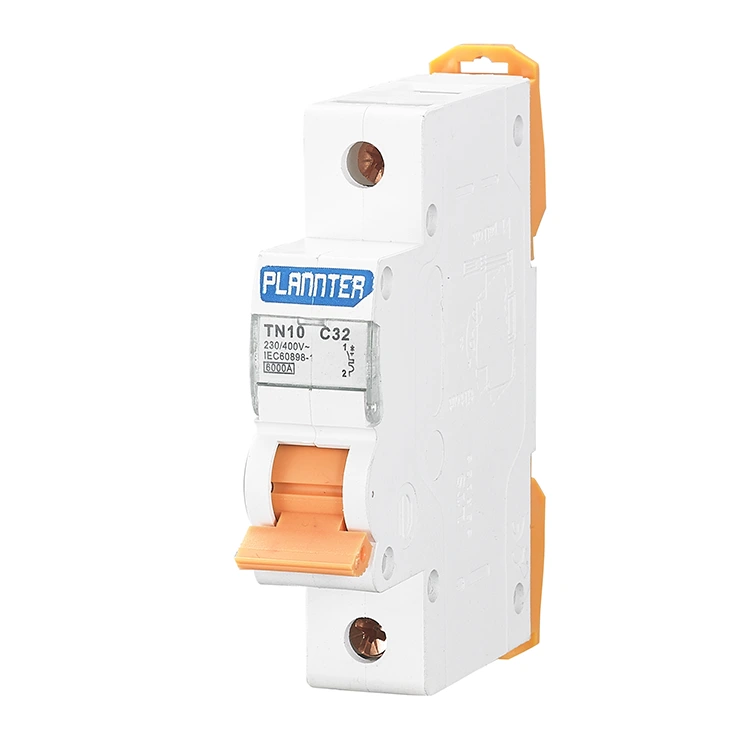

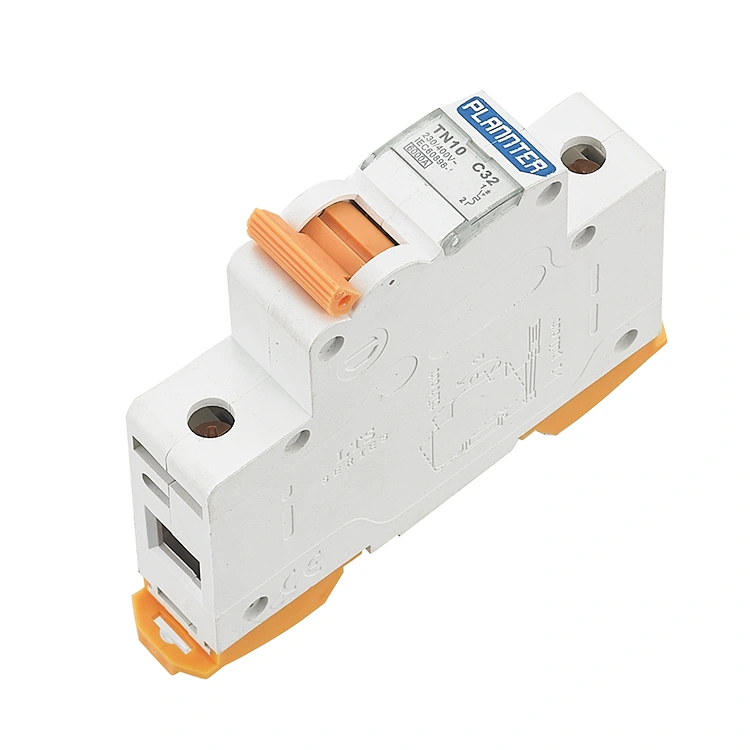

Διακόπτες κυκλώματος για προστασία από βραχυκύκλωμα

Οι διακόπτες κυκλώματος για προστασία από βραχυκύκλωμα είναι μια συσκευή διανομής ρεύματος χαμηλής τάσης. Είναι εξοπλισμένο με συσκευή πυρόσβεσης τόξου που προστατεύει αποτελεσματικά το κύκλωμα. Σε οικιακά και βιομηχανικά περιβάλλοντα, οι διακόπτες κυκλώματος παίζουν παρόμοιο ρόλο με τον συνδυασμό ηλεκτρικών εξαρτημάτων όπως διακόπτες μαχαιριού, ασφάλειες και θερμικά ρελέ για να διασφαλιστεί η ασφαλής λειτουργία των κυκλωμάτων.

Αρχή Εργασίας

Εσωτερικά, ο διακόπτης κυκλώματος διαθέτει δύο κύριους προστατευτικούς μηχανισμούς: μια διμεταλλική λωρίδα σχεδιασμένη να αντιμετωπίζει σταδιακές υπερφορτώσεις και ένα ηλεκτρομαγνητικό πηνίο αφιερωμένο στον χειρισμό βραχυκυκλωμάτων. Για να διασφαλιστεί η αυτόματη αποσύνδεση του κυκλώματος μέσα σε λίγα χιλιοστά του δευτερολέπτου, η συσκευή εκτελεί την ακόλουθη ακολουθία λειτουργίας όταν ενεργοποιείται:

Στιγμιαία ανίχνευση: Όταν συμβαίνει βραχυκύκλωμα, ένα τεράστιο κύμα ρεύματος ρέει μέσω του πηνίου που βρίσκεται μέσα στον διακόπτη κυκλώματος.

Δημιουργία Μαγνητικής Δύναμης: Σύμφωνα με τις αρχές της ηλεκτρομαγνητικής επαγωγής, αυτό το εξαιρετικά υψηλό ρεύμα δημιουργεί αμέσως ένα εξαιρετικά ισχυρό μαγνητικό πεδίο.

Μηχανική Κρούση: Η δύναμη που δημιουργείται από αυτό το μαγνητικό πεδίο λειτουργεί σαν ένα βαρύ σφυρί, επιφέροντας στιγμιαία πρόσκρουση στον μηχανισμό ενεργοποίησης.

Ταχεία Αποσύνδεση: Οι ηλεκτρικές επαφές ανοίγουν με δύναμη μέσα σε χιλιοστά του δευτερολέπτου, διακόπτοντας απότομα τη ροή του ρεύματος και έτσι εμποδίζοντας την τήξη της καλωδίωσης λόγω υπερβολικής ζέστης ή την ανάφλεξη πυρκαγιάς.

Τύποι πόλων διακόπτη κυκλώματος

1. Μονοπολικοί διακόπτες κυκλώματος: Οι διακόπτες κυκλώματος για προστασία από βραχυκύκλωμα έχουν μόνο μία επαφή μεταγωγής και χρησιμοποιούνται κυρίως για μονοφασικά κυκλώματα, όπως κυκλώματα φωτισμού ή πρίζες στο σπίτι.

2. Διπολικοί διακόπτες κυκλώματος: Οι διπολικοί διακόπτες κυκλώματος έχουν δύο επαφές μεταγωγής για τον έλεγχο των καλωδίων φάσης και ουδέτερου. Οι διπολικοί διακόπτες κυκλώματος χρησιμοποιούνται συνήθως σε σενάρια όπου τόσο τα καλώδια φάσης όσο και τα ουδέτερα πρέπει να ελέγχονται ταυτόχρονα, όπως χειριστήρια κινητήρα ή διφασικά συστήματα ισχύος.

3. Διακόπτες κυκλώματος 3 πόλων: Οι διακόπτες κυκλώματος 3 πόλων διαθέτουν τρεις επαφές μεταγωγής που ελέγχουν τρία ξεχωριστά καλώδια φάσης, όπως εμπορικό και βιομηχανικό εξοπλισμό, που απαιτούν ταυτόχρονο έλεγχο τριών ξεχωριστών γραμμών ισχύος για να διασφαλιστεί η ασφαλής και ισορροπημένη κατανομή φορτίου.

Φόντα

1. Αυτός ο διακόπτης κυκλώματος για προστασία βραχυκυκλώματος υιοθετεί την τυπική μέθοδο στερέωσης ράγας DIN 35 mm και υιοθετεί μαγνητικό-θερμικό μηχανισμό διπλής απελευθέρωσης υψηλής ακρίβειας για να αντιμετωπίσει το στιγμιαίο ρεύμα εισβολής.

2. Βελτιωμένος σχεδιασμός συστήματος μόνωσης για την πρόληψη της γήρανσης της μόνωσης που προκαλείται από τη μακροχρόνια θερμική καταπόνηση.

3. Ονομαστική τάση μόνωσης έως AC400V, με προστασία υπέρτασης, κατάλληλη για φωτοβολταϊκή παραγωγή ενέργειας και σύνθετο δίκτυο διανομής ισχύος.

4. Από 6Α έως 63Α ονομαστικές επιλογές ρεύματος, συμπαγής και αρθρωτός σχεδιασμός, για να καλύψει τον οικιακό φωτισμό, τις πρίζες, τους κινητήρες, τα φωτοβολταϊκά συστήματα και άλλα διαφορετικά σενάρια ζήτησης φορτίου.

5. Το προϊόν υποστηρίζει την υπηρεσία OEM/ODM, η οποία ικανοποιεί τη ζήτηση της διανομής στο εξωτερικό και της προσαρμογής της επωνυμίας. Το εργοστάσιο PUGAO (Plannter Electric) έχει περάσει τη διεθνή πιστοποίηση συστήματος ποιότητας ISO9001.

Σενάρια εφαρμογής

Οι διακόπτες κυκλώματος της PUGAO για προστασία από βραχυκύκλωμα χρησιμοποιούνται σε οικιακά, εμπορικά και βιομηχανικά συστήματα ισχύος, παρέχοντας αξιόπιστη προστασία για μια μεγάλη ποικιλία ρυθμίσεων.

1. Συστήματα Διανομής Ηλεκτρικής Ενέργειας Κατοικιών

Χρησιμοποιείται σε κυκλώματα για φωτισμό, πρίζες και οικιακές συσκευές. σε περίπτωση βραχυκυκλώματος που προκαλείται από γερασμένη καλωδίωση ή δυσλειτουργίες της συσκευής, διακόπτουν γρήγορα την παροχή ρεύματος για να αποτρέψουν την εξάντληση του καλωδίου ή το ξέσπασμα πυρκαγιάς.

2. Συστήματα Ηλεκτρικής Ενέργειας Εμπορικών Κτιρίων

Οι διακόπτες κυκλώματος μας είναι κατάλληλοι για συστήματα διανομής ρεύματος σε εμπορικούς χώρους όπως εμπορικά κέντρα, κτίρια γραφείων και ξενοδοχεία. Εφαρμόζονται τόσο στα κύρια όσο και στα κυκλώματα διακλάδωσης, εμποδίζουν τα βραχυκυκλώματα να προκαλέσουν εκτεταμένες διακοπές ρεύματος ή ζημιές στον εξοπλισμό.

3. Βιομηχανικός Εξοπλισμός και Γραμμές Παραγωγής

Αναπτύχθηκε σε διάφορους τύπους βιομηχανικών μηχανημάτων, ηλεκτροκινητήρων και αυτοματοποιημένων γραμμών παραγωγής. διακόπτουν γρήγορα το ρεύμα σε περίπτωση βλάβης του εξοπλισμού ή ανωμαλιών καλωδίωσης, αποτρέποντας έτσι τη ζημιά του εξοπλισμού και τις διακοπές της παραγωγής, ενώ μειώνουν το κόστος συντήρησης και τους κινδύνους διακοπής λειτουργίας.

4. Ερμάρια διανομής ισχύος και συστήματα ελέγχου

Μπορεί να εγκατασταθεί σε ερμάρια διανομής ισχύος και πίνακες ελέγχου για να χρησιμεύσει ως βασικά προστατευτικά εξαρτήματα, παρέχοντας κεντρική προστασία από βραχυκύκλωμα για πολλαπλά κυκλώματα. Αυτά χρησιμοποιούνται συνήθως σε έργα μηχανικής και ολοκληρωμένα συγκροτήματα ηλεκτρικού εξοπλισμού.

5. Περιβάλλοντα ρεύματος υψηλού βραχυκυκλώματος

Για κυκλώματα που βρίσκονται κοντά σε μετασχηματιστές ή πηγές τροφοδοσίας ρεύματος—ή σε άλλες περιοχές που χαρακτηρίζονται από υψηλά επίπεδα ρεύματος βραχυκυκλώματος—όπου απαιτούνται διακόπτες κυκλώματος με υψηλή ικανότητα διακοπής, αυτό το προϊόν χρησιμεύει ως ιδανική επιλογή.

FAQ

Ε: Είναι η προστασία βραχυκυκλώματος και η προστασία υπερφόρτωσης το ίδιο πράγμα;

Α: Όχι. Αν και είναι συνήθως ενσωματωμένοι στον ίδιο διακόπτη κυκλώματος, λειτουργούν με διαφορετικές αρχές. Προστατεύει από υπερφόρτωση από παρατεταμένα υπερβολικά φορτία, βασιζόμενη στη συσσώρευση θερμότητας. Προστατεύει από βραχυκύκλωμα από στιγμιαία ρεύματα υψηλού μεγέθους, βασιζόμενη σε μαγνητικές δυνάμεις έλξης.

Ε: Γιατί ορισμένοι διακόπτες κυκλώματος έχουν ονομαστική τιμή 6 kA, ενώ άλλοι βαθμολογούνται στα 15 kA;

Α: Αυτό δείχνει την ικανότητα θραύσης. Μια βαθμολογία 6 kA σημαίνει ότι το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να διακόψει με ασφάλεια είναι 6.000 αμπέρ. Εάν το πραγματικό ρεύμα βραχυκυκλώματος υπερβεί αυτήν την τιμή, ο διακόπτης κυκλώματος μπορεί να εκραγεί. Τοποθεσίες με μεγαλύτερη χωρητικότητα μετασχηματιστή απαιτούν διακόπτες κυκλώματος με υψηλότερη χωρητικότητα διακοπής. πριν από την επιλογή, επιτρέψτε στην PUGAO να σας παρέχει επαγγελματικές συστάσεις ή μια προσαρμοσμένη σχεδιαστική λύση.

Ε: Μπορώ να καθαρίσω τον διακόπτη κυκλώματος; Πώς πρέπει να προχωρήσω;

Α: Ναι, αλλά πρέπει να βεβαιωθείτε ότι η παροχή ρεύματος έχει αποσυνδεθεί πλήρως εκ των προτέρων.

Χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε τη σκόνη από το περίβλημα, προσέχοντας να αποτρέψετε την είσοδο σωματιδίων σκόνης στον θάλαμο πυρόσβεσης τόξου.

Απαγορεύεται αυστηρά: Μη χρησιμοποιείτε χημικούς διαλύτες ή νερό για να καθαρίσετε το πλαστικό περίβλημα, καθώς αυτό μπορεί να θέσει σε κίνδυνο την απόδοση των επιβραδυντικών φλόγας υλικών ή να προκαλέσει εσωτερικά βραχυκυκλώματα.
