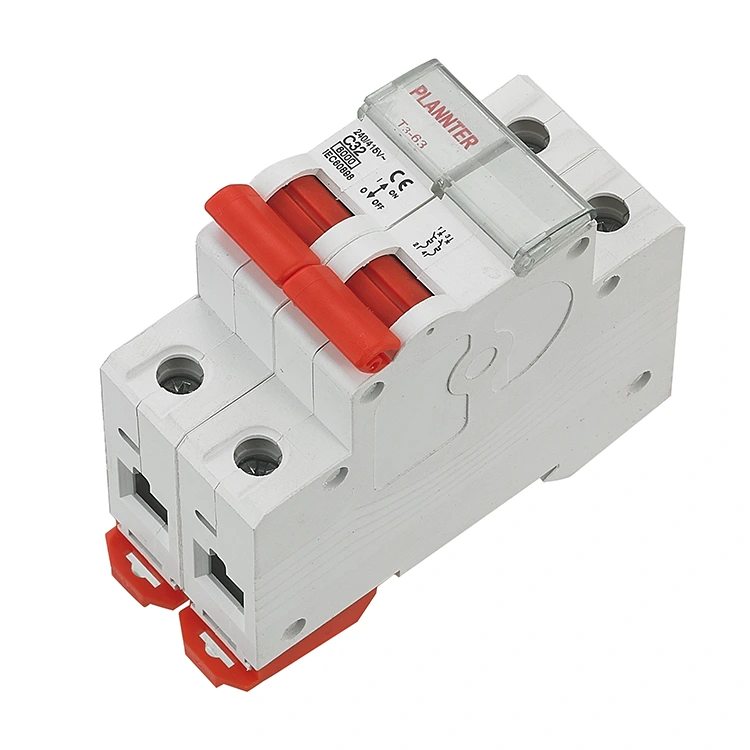

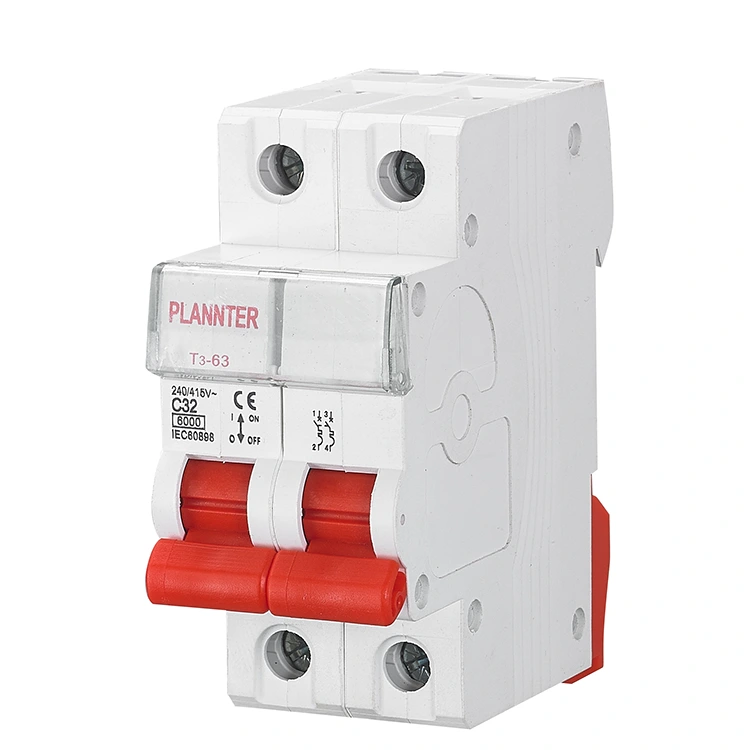

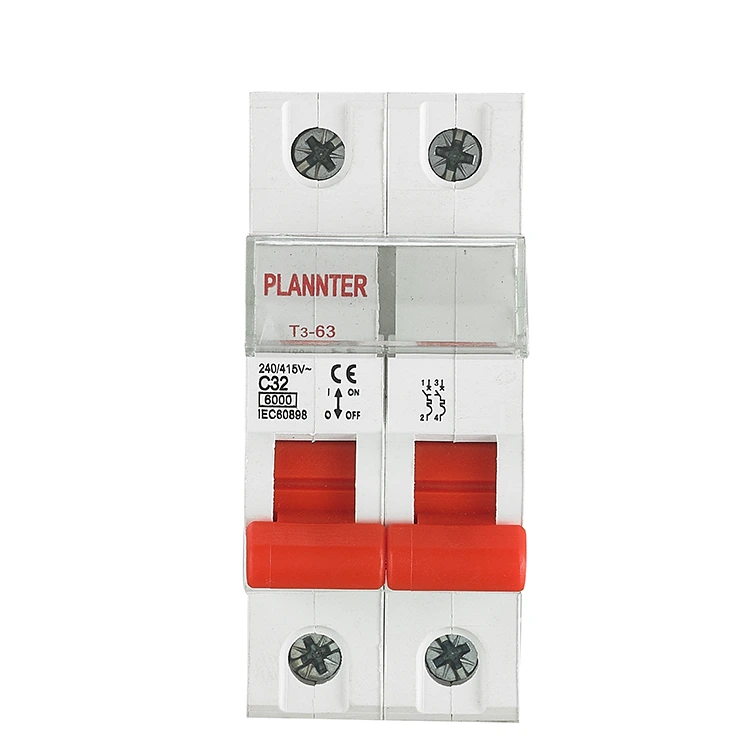

Χάλκινος διακόπτης μινιατούρας MCB

Ο διακόπτης μινιατούρας MCB Copper MCB είναι ένας διακόπτης μινιατούρας DC χαμηλής τάσης (MCB) που προστατεύει τα κυκλώματα από βραχυκυκλώματα και ρεύματα υπερφόρτωσης. Διαθέτει ονομαστικό ρεύμα 2P, 32A και καμπύλη απελευθέρωσης τύπου C. Η ονομαστική ικανότητα διακοπής βραχυκυκλώματος είναι έως και 6 kA και έχει μηχανική διάρκεια ζωής έως και 10.000 κύκλους. Μπορεί να τοποθετηθεί σε ράγα DIN. Κατάλληλο για κυκλώματα συνεχούς ρεύματος όπως βιομηχανικός έλεγχος και αυτοματισμός, μεταφορά, ανανεώσιμες πηγές ενέργειας κ.λπ.

Ποια εξαρτήματα ενός χαλκού μινιατούρα διακόπτη (MCB) χρησιμοποιούν χαλκό;

Κατά το σχεδιασμό και την κατασκευή Copper MCBs, η PUGAO χρησιμοποιεί υλικά υψηλής ποιότητας χαλκού σε τρεις κρίσιμους τομείς:

1. Επαφές:

Αυτό είναι το πιο κρίσιμο στοιχείο. χρησιμοποιεί οξείδιο αργύρου-κασσιτέρου, κράματα οξειδίου αργύρου-καδμίου ή σύνθετα υλικά χαλκού με βάση τον άργυρο.

Λειτουργία: Όταν διακόπτετε τα υψηλά ρεύματα, οι επαφές δημιουργούν ηλεκτρικό τόξο. Τα κράματα χαλκού/αργύρου διαθέτουν υψηλή αντοχή στη θερμότητα και αντοχή στην αφαίρεση, διασφαλίζοντας ότι οι επαφές δεν συγκολλούνται μεταξύ τους μετά από επαναλαμβανόμενα γεγονότα σκονίσματος.

2. Μονάδα μαγνητικού ταξιδιού:

Το ηλεκτρομαγνητικό πηνίο που βρίσκεται μέσα στο MCB - το οποίο εξυπηρετεί τη λειτουργία της προστασίας από βραχυκύκλωμα - τυλίγεται χρησιμοποιώντας σύρμα από εμαγιέ χαλκού.

Λειτουργία: Το χάλκινο σύρμα έχει χαμηλή ηλεκτρική αντίσταση και παράγει ελάχιστη θερμότητα. Επιπλέον, επιτρέπει τη δημιουργία ενός πιο ακριβούς μαγνητικού πεδίου, εξασφαλίζοντας έτσι στιγμιαία μαγνητική έλξη και ενεργοποίηση σε περίπτωση βραχυκυκλώματος.

3. Τερματικά και λεωφορεία:

Τα μεταλλικά εξαρτήματα που βρίσκονται στις θύρες εισόδου και εξόδου ισχύος του προϊόντος είναι κατασκευασμένα από κόκκινο χαλκό (καθαρό χαλκό) ή ορείχαλκο. Λειτουργία: Αυτό εξασφαλίζει εξαιρετικά χαμηλή αντίσταση επαφής μόλις συνδεθεί η καλωδίωση, αποτρέποντας την υπερθέρμανση των εξαρτημάτων και την τήξη του περιβλήματος — κίνδυνος που σχετίζεται με την παρατεταμένη ροή υψηλών ρευμάτων.

Χαλκός έναντι Σιδήρου/Αλουμινίου: Σημασία για MCB

Λειτουργία

1. Προστασία κυκλώματος, αποφυγή κινδύνων ασφαλείας

Κατά τη λειτουργία του κυκλώματος εναλλασσόμενου ρεύματος, εάν το ρεύμα υπερφορτωθεί λόγω βλάβης του εξοπλισμού, η γήρανση της γραμμής, το υψηλό φορτίο ή το βραχυκύκλωμα παράγει στιγμιαία υψηλό ρεύμα, μπορεί να οδηγήσει σε καύση εξοπλισμού, πυρκαγιά κυκλώματος και άλλες σοβαρές συνέπειες. Αυτός ο διακόπτης μινιατούρας χαλκού MCB μπορεί να παρακολουθεί την τρέχουσα αλλαγή σε πραγματικό χρόνο και όταν αλλάζει το ρεύμα, το PUGAO μπορεί να παρακολουθεί την τρέχουσα αλλαγή σε πραγματικό χρόνο. όταν το ρεύμα υπερβεί την ονομαστική τιμή, ο εσωτερικός μηχανισμός αποσύνδεσης θα ενεργήσει γρήγορα και θα κόψει το καλώδιο πυρκαγιάς και το καλώδιο μηδέν ταυτόχρονα, θα διακόψει εντελώς την παροχή ρεύματος, ελαχιστοποιώντας τον κίνδυνο ασφάλειας.

2. Απομονώστε πλήρως την παροχή ρεύματος, βελτιώστε την ασφάλεια λειτουργίας

Κατά τη συντήρηση κυκλώματος, την αντικατάσταση εξοπλισμού ή την καθημερινή συντήρηση, είναι απαραίτητο να διασφαλιστεί ότι το κύκλωμα είναι πλήρως απομονωμένο από την παροχή ρεύματος για να αποφευχθούν ατυχήματα ηλεκτροπληξίας. Ο διακόπτης PUGAO Copper MCB Miniature Circuit Breaker έχει σχεδιαστεί για να αποτρέπει την τυχαία λειτουργία και είναι εξοπλισμένος με σαφή ένδειξη κατάστασης ενεργοποίησης-απενεργοποίησης, που επιτρέπει στον χειριστή να προσδιορίζει διαισθητικά εάν το κύκλωμα είναι ανοιχτό ή όχι, ενισχύοντας έτσι περαιτέρω τον παράγοντα ασφάλειας της λειτουργίας.

3. Προσαρμόσιμο σε μονοφασικά φορτία υψηλής ισχύος, σταθερή παροχή ρεύματος

Για παράδειγμα, οι οικιακές συσκευές υψηλής ισχύος (κλιματιστικά, ηλεκτρικοί θερμοσίφωνες), εμπορικά συστήματα φωτισμού, βιομηχανικός μονοφασικός εξοπλισμός, κ.λπ. απαιτούν αξιόπιστες συσκευές προστασίας κυκλώματος για τη διασφάλιση σταθερής λειτουργίας. Διαθέτει ένα ευρύ φάσμα ονομαστικών ρευμάτων για εφαρμογές που κυμαίνονται από 6Α έως 63Α. Ο διακόπτης χαλκού MCB Miniature Circuit Breaker είναι διαθέσιμος σε μεγάλη γκάμα ονομασιών ρεύματος από 6Α έως 63Α. Έχει ένα ευρύ φάσμα τιμών ρεύματος από 6Α έως 63Α, οι οποίες μπορούν να επιλεγούν με ευελιξία ανάλογα με τη ζήτηση φορτίου, όχι μόνο για να καλύψει την τρέχουσα ζήτηση εξοπλισμού υψηλής ισχύος, αλλά και για να διακόψει το κύκλωμα εγκαίρως όταν υπάρχει ανωμαλία, να εξασφαλίσει τη σταθερή λειτουργία του εξοπλισμού και να ελαχιστοποιήσει τη διακοπή της παραγωγής ή της διάρκειας ζωής λόγω αστοχίας κυκλώματος.

Πώς να προσδιορίσετε έναν γνήσιο χαλκό μινιατούρα διακόπτη κυκλώματος (MCB);

Ως επωνυμία που υποστηρίζεται από πάνω από μια δεκαετία τεχνογνωσίας στην κατασκευή, η εξ ολοκλήρου χάλκινη σειρά MCB της PUGAO προσφέρει κάτι περισσότερο από προφορικές διαβεβαιώσεις σχετικά με τα υλικά. παρέχουμε καθοδήγηση από ειδικούς κατά τη διαδικασία επιλογής προϊόντων και παρέχουμε ολοκληρωμένα πιστοποιητικά δοκιμών μαζί με τα προϊόντα μας. Μπορείτε να επαληθεύσετε εάν ένα MCB πληροί τις απαιτούμενες προδιαγραφές "όλα από χαλκό" εξετάζοντας τα ακόλουθα βασικά χαρακτηριστικά:

Σπαστή ικανότητα: Οι διακόπτες κυκλώματος που μπορούν να επιτύχουν χωρητικότητα διακοπής 6kA ή 10kA πρέπει να χρησιμοποιούν υψηλής ποιότητας εσωτερικά εξαρτήματα χαλκού για να αντέχουν την τεράστια ενέργεια που παράγεται κατά τη διάρκεια ενός γεγονότος βραχυκυκλώματος.

Βάρος προϊόντος: Για μονάδες των ίδιων προδιαγραφών, οι διακόπτες κυκλώματος που διαθέτουν εσωτερικά εξαρτήματα εξ ολοκλήρου από χαλκό θα αισθάνονται αισθητά βαρύτεροι στην αφή.

Πρότυπα αύξησης της θερμοκρασίας: Η συμμόρφωση με το πρότυπο IEC 60898-1 — το οποίο επιβάλλει αυστηρά όρια στην άνοδο της θερμοκρασίας — επιβάλλει την αποκλειστική χρήση εσωτερικών εξαρτημάτων εξ ολοκλήρου από χαλκό.

FAQ

Ε: Γιατί τα χάλκινα MCB είναι πιο ακριβά από τα τυπικά MCB;

Α: Η τιμή του χαλκού είναι τριπλάσια από αυτή του αλουμινίου και πάνω από πέντε φορές εκείνη του σιδήρου. Το ασφάλιστρο που πληρώνετε καλύπτει τη διασφάλιση ότι ο διακόπτης δεν θα παραλείψει να σκοντάψει σε κρίσιμες στιγμές, καθώς και το πρόσθετο περιθώριο ασφαλείας που απαιτείται για την πρόληψη πυρκαγιών.

Ε: Όλοι οι διακόπτες κυκλώματος PUGAO είναι κατασκευασμένοι από χαλκό;

Α: Ναι. Για ολόκληρη τη σειρά προϊόντων μας, η PUGAO χρησιμοποιεί χαλκό ή κράματα χαλκού για όλα τα αγώγιμα εξαρτήματα του πυρήνα, διασφαλίζοντας την πλήρη συμμόρφωση με το διεθνές πρότυπο IEC 60898.

Ε: Είναι τα χάλκινα MCB κατάλληλα για οικιακή χρήση;

Α: Απολύτως. Αν και τα οικιακά ηλεκτρικά ρεύματα δεν είναι συνήθως πολύ υψηλά, η καλωδίωση συχνά κρύβεται μέσα στους τοίχους. Εάν ένας διακόπτης κυκλώματος υπερθερμανθεί ή ένα βραχυκύκλωμα προκαλέσει πυρκαγιά, οι συνέπειες μπορεί να είναι καταστροφικές. Η χρήση χάλκινων MCB αντιπροσωπεύει το υψηλότερο επίπεδο ευθύνης που μπορείτε να αναλάβετε για την ασφάλεια της οικογένειάς σας.
