Μίνι διακόπτης κυκλώματος 32Α υψηλής χωρητικότητας

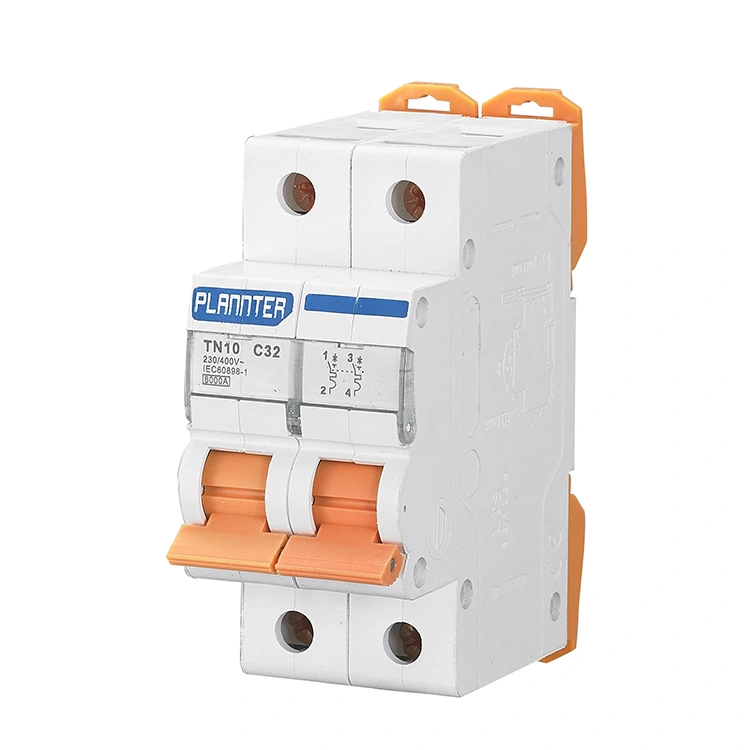

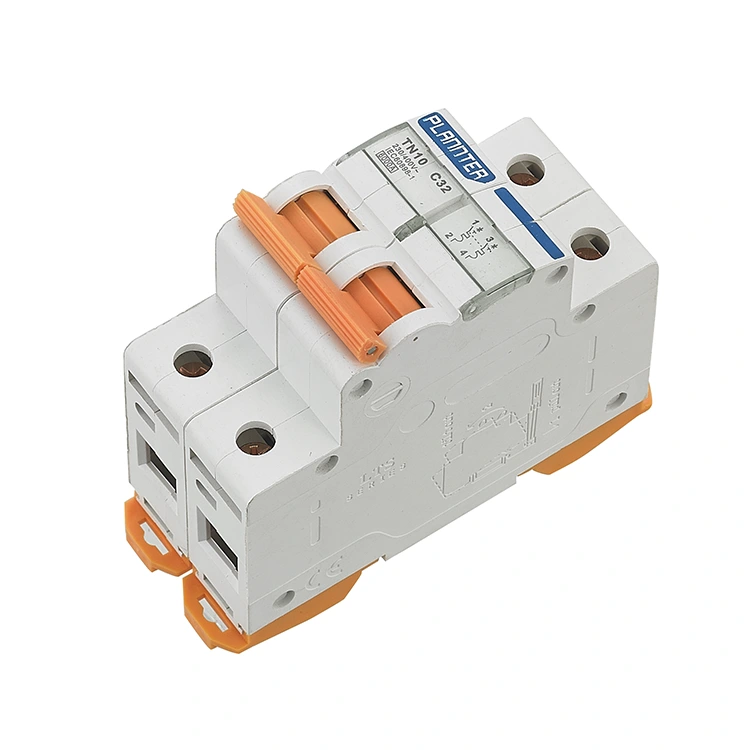

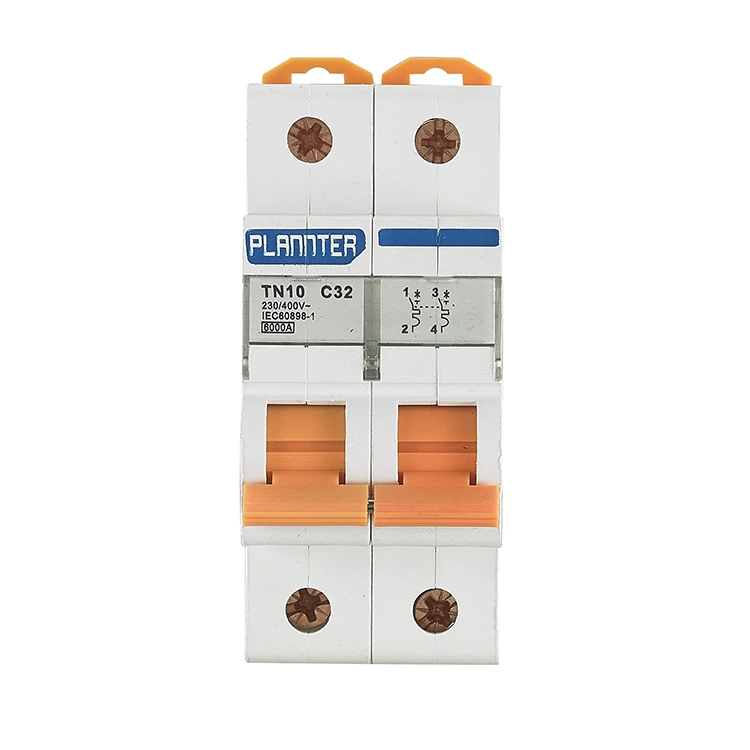

Ο μίνι διακόπτης PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker είναι μια συσκευή προστασίας που ελέγχει και τους δύο πόλους (Fire και Zero) ταυτόχρονα. Σε σύγκριση με έναν μονοπολικό διακόπτη κυκλώματος που κόβει μόνο το καλώδιο Fire, πραγματοποιεί πλήρη απομόνωση του κυκλώματος και παρέχει υψηλότερο επίπεδο ασφάλειας. Όταν παρουσιαστεί σφάλμα υπερφόρτωσης ή βραχυκυκλώματος στο κύκλωμα, το προϊόν θα ανταποκριθεί γρήγορα για να διακόψει την τρέχουσα διαδρομή και των δύο πόλων ταυτόχρονα, αποτρέποντας αποτελεσματικά τους πιθανούς κινδύνους ασφαλείας που μπορεί να προκληθούν από μια φορτισμένη μηδενική γραμμή.

Το ονομαστικό εύρος ρεύματος του προϊόντος είναι από 6Α έως 63Α, καλύπτοντας τις ανάγκες των περισσότερων σεναρίων εφαρμογής. Η ικανότητα διακοπής είναι έως και 6 kA, γεγονός που διασφαλίζει ότι το ρεύμα σφάλματος μπορεί να διακοπεί αξιόπιστα σε περίπτωση σοβαρού βραχυκυκλώματος.

Τι είναι ένας μίνι διακόπτης κυκλώματος 32Α υψηλής χωρητικότητας;

Ένας μίνι διακόπτης κυκλώματος υψηλής χωρητικότητας 32Α είναι μια συσκευή προστασίας χαμηλής τάσης με ονομαστικό ρεύμα 32 αμπέρ και υψηλή ικανότητα διακοπής βραχυκυκλώματος. έχει σχεδιαστεί κυρίως για να παρέχει προστασία ασφαλείας για ηλεκτρικά κυκλώματα που λειτουργούν σε περιβάλλοντα που χαρακτηρίζονται από υψηλά ρεύματα σφάλματος.

Όπως οι τυπικοί διακόπτες κυκλώματος, χρησιμεύει για την προστασία κυκλωμάτων ονομαστικής ισχύος 32 αμπέρ (συνήθως αντιστοιχούν σε καλώδια 6 mm² ή 10 mm²) και είναι κατάλληλο για εφαρμογές όπως κλιματιστικά, θερμοσίφωνες ή βιομηχανικό εξοπλισμό μικρής κλίμακας.

Ο όρος "χωρητικότητα διακοπής" αναφέρεται στο μέγιστο μέγεθος ρεύματος που μπορεί να διακόψει με ασφάλεια αυτός ο διακόπτης κυκλώματος κατά τη διάρκεια ενός σφάλματος βραχυκυκλώματος χωρίς να υποστεί ζημιά—συγκεκριμένα, χωρίς οι επαφές να συγκολληθούν μεταξύ τους, να εκραγούν ή να πιάσουν φωτιά.

Οι τυπικοί διακόπτες κυκλώματος έχουν τυπική ικανότητα διακοπής 4,5 kA ή 6 kA, ενώ τα μοντέλα υψηλής ικανότητας διακοπής διαθέτουν βαθμολογία 10 kA ή μεγαλύτερη.

Σε περίπτωση σοβαρού βραχυκυκλώματος, το στιγμιαίο ρεύμα μπορεί να φτάσει τα 8.000A. Εάν χρησιμοποιήθηκε ένας τυπικός διακόπτης 6 kA σε ένα τέτοιο σενάριο, η συσκευή θα μπορούσε ενδεχομένως να εκραγεί. Ωστόσο, ένας διακόπτης υψηλής ικανότητας θραύσης 10 kA θα μπορούσε να διακόψει με ασφάλεια την παροχή ρεύματος χωρίς να υποστεί ζημιά.

Εφαρμογή:

Σύστημα διανομής ηλεκτρικής ενέργειας οικιακής χρήσης: ως ο κύριος διακόπτης ή η προστασία του κυκλώματος διακλάδωσης του οικιακού κιβωτίου διανομής, για τη διασφάλιση της ασφάλειας της κατανάλωσης ηλεκτρικής ενέργειας στο σπίτι.

Εμπορικός: Αυτό το Mcb υψηλής ικανότητας θραύσης 32A χρησιμοποιείται σε κυκλώματα φωτισμού και πρίζας σε εμπορικά κέντρα, κτίρια γραφείων και ξενοδοχεία για να παρέχει αξιόπιστη προστασία από διαρροές και υπερφόρτωση.

Βιομηχανικά περιβάλλοντα: χρησιμοποιείται σε ερμάρια ελέγχου, κουτιά διανομής και άλλο εξοπλισμό για την προστασία μονοφασικών κινητήρων και άλλων σημαντικών φορτίων.

Δημόσιες εγκαταστάσεις: αυτό το Mcb υψηλής ικανότητας θραύσης 32A διαδραματίζει βασικό προστατευτικό ρόλο στο σύστημα διανομής ισχύος σχολείων, νοσοκομείων, σταθμών και άλλων δημόσιων χώρων

Προσωρινή παροχή ρεύματος: Παρέχετε προστασία ασφαλείας σε εργοτάξια, υπαίθριες δραστηριότητες και άλλες περιπτώσεις προσωρινής παροχής ρεύματος

Σε ποια σενάρια συνιστούμε να επιλέγουμε διακόπτες κυκλώματος με υψηλή ικανότητα θραύσης;

1. Εγγύτητα σε μετασχηματιστές ή δωμάτια διανομής

Αρχή: Όσο πιο κοντά βρίσκεται η συσκευή στην πηγή ρεύματος, τόσο μεγαλύτερο είναι το δυναμικό ρεύμα βραχυκυκλώματος. Στην έξοδο ενός μετασχηματιστή, το ρεύμα βραχυκυκλώματος μπορεί εύκολα να ξεπεράσει τα 10 kA.

Κίνδυνος: Οι τυπικοί διακόπτες κυκλώματος δεν μπορούν να αντέξουν τέτοια φορτία. Ως εκ τούτου, οι διακόπτες υψηλής ικανότητας θραύσης πρέπει να χρησιμοποιούνται ως κύρια γραμμή άμυνας.

2. Βιομηχανικά δίκτυα τροφοδοσίας και μακριές καλωδιώσεις

Αρχή: Οι βιομηχανικοί ζυγοί είναι στιβαροί και έχουν χαμηλή αντίσταση, με αποτέλεσμα τεράστια ενέργεια βραχυκυκλώματος.

Κίνδυνος: Οι τυπικοί διακόπτες κυκλώματος συχνά δεν διαθέτουν επαρκή ικανότητα κατάσβεσης τόξου. Αυτή η αποτυχία κατάσβεσης του τόξου μπορεί να οδηγήσει σε πυρκαγιές εντός του θαλάμου διανομής.

3. Cascaded Protection

Αρχή: Σε συστήματα διανομής ισχύος πολλαπλών επιπέδων, οι διακόπτες κυκλώματος ανάντη απαιτούν υψηλότερη ικανότητα διακοπής για να αντέξουν την ενέργεια που ανακλάται πίσω από συσκευές κατάντη.

Κίνδυνος: Για να διασφαλιστεί η επιλεκτική προστασία, οι διακόπτες κυκλώματος στο τερματικό άκρο του συστήματος συχνά απαιτούν επίσης αναβάθμιση σε μοντέλα με μεγαλύτερη ικανότητα διακοπής.

FAQ

Ε: Είναι ο διακόπτης κυκλώματος υψηλής χωρητικότητας 32A κατάλληλος για φορτία εκκίνησης κινητήρα;

Α: Ναι, με την προϋπόθεση ότι έχει επιλεγεί η σωστή καμπύλη ενεργοποίησης. Για επαγωγικά φορτία όπως οι ηλεκτροκινητήρες, συνιστούμε να επιλέξετε μια καμπύλη ενεργοποίησης τύπου D. Αυτό διασφαλίζει ότι ο διακόπτης κυκλώματος δεν διακόπτεται ενοχλητικά όταν ο κινητήρας παράγει ρεύμα εκκίνησης 5 έως 8 φορές μεγαλύτερο από την ονομαστική του τιμή. Ταυτόχρονα, αξιοποιώντας την υψηλή του ικανότητα θραύσης, παρέχει το υψηλότερο επίπεδο προστασίας ασφαλείας σε περίπτωση εσωτερικού σφάλματος βραχυκυκλώματος στον κινητήρα.

Ε: Γιατί ο διακόπτης κυκλώματος 32Α της PUGAO παρουσιάζει χαμηλότερη αύξηση θερμοκρασίας κάτω από βαριά φορτία;

Α: Η αύξηση της θερμοκρασίας είναι μια κρίσιμη μέτρηση για την αξιολόγηση της ποιότητας των αυτόματων διακοπτών υψηλής έντασης ρεύματος. Χρησιμοποιούμε μια πλήρως αυτοματοποιημένη διαδικασία συγκόλλησης σημείου για να ασφαλίσουμε εσωτερικά εξαρτήματα που μεταφέρουν ρεύμα, με αποτέλεσμα εξαιρετικά χαμηλή αντίσταση επαφής.

Σε συνδυασμό με έναν βελτιστοποιημένο σχεδιασμό εσωτερικής ροής αέρα για απαγωγή θερμότητας, η εσωτερική παραγωγή θερμότητας παραμένει πολύ κάτω από τα διεθνή πρότυπα όρια—ακόμη και όταν λειτουργεί με πλήρες φορτίο 32Α. Αυτό επεκτείνει σημαντικά τη διάρκεια ζωής τόσο του διακόπτη κυκλώματος όσο και της μόνωσης του καλωδίου.

Ε: Μπορεί ο μίνι διακόπτης κυκλώματος υψηλής χωρητικότητας 32A να εγκατασταθεί σε ένα τυπικό κουτί διανομής κατοικιών;

Α: Απολύτως. Διαθέτει τυπικό αρθρωτό σχεδιασμό 18 mm και είναι συμβατό με συστήματα στήριξης ράγας DIN 35 mm. Παρόλο που προσφέρει απόδοση προστασίας βιομηχανικής ποιότητας, διατηρεί μια συμπαγή μορφή.
