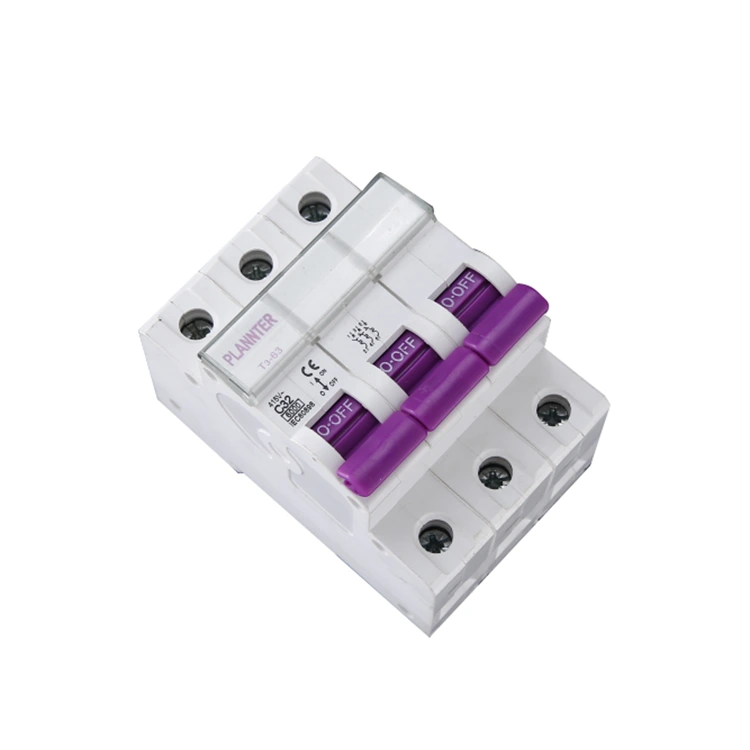

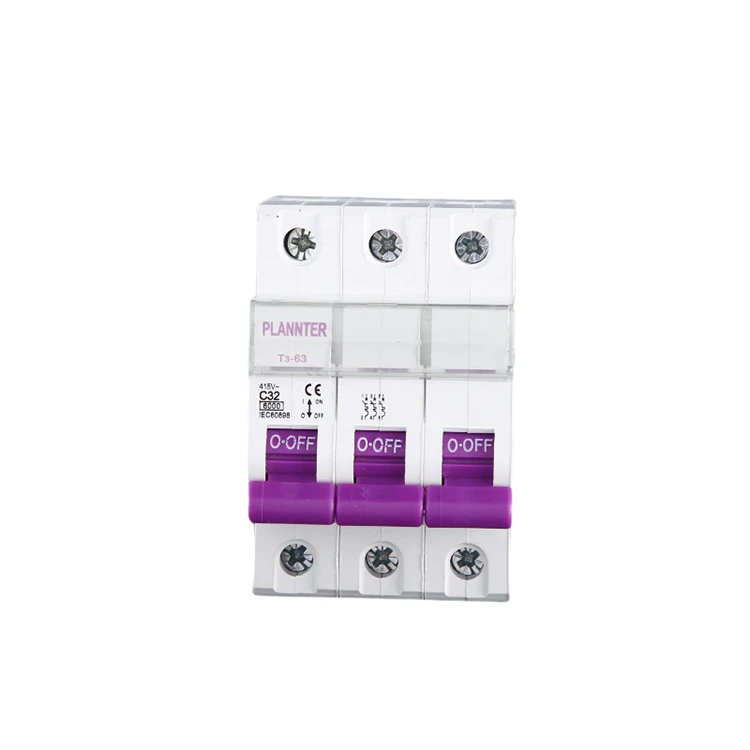

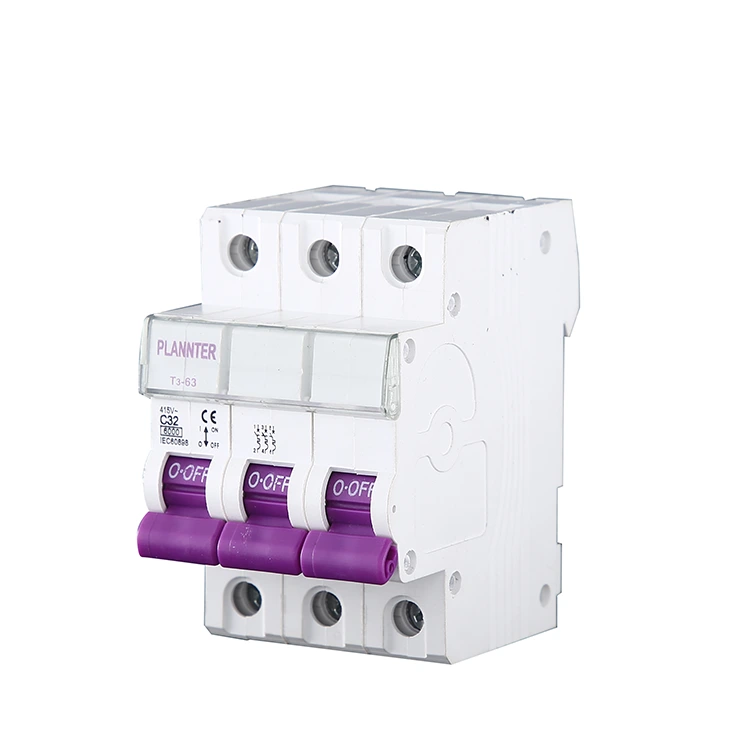

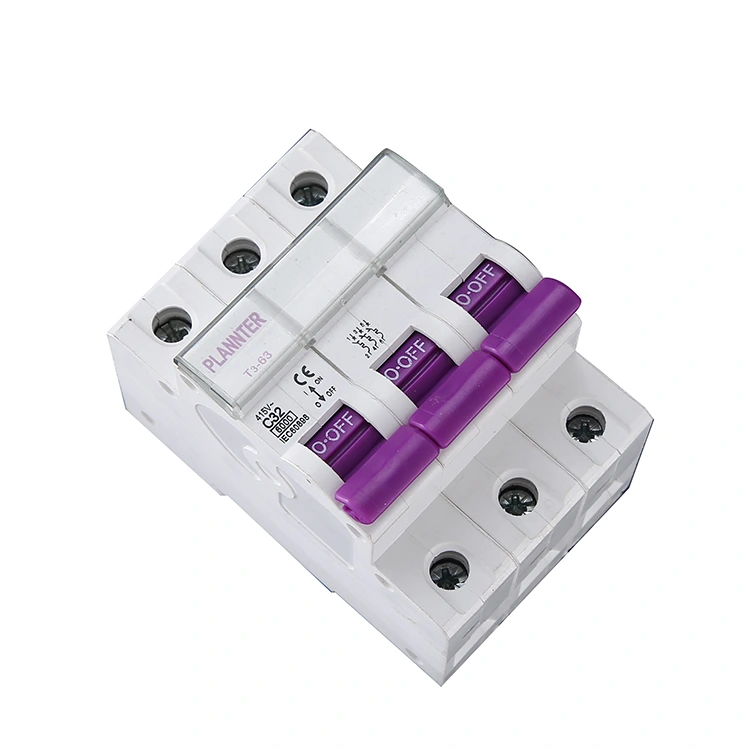

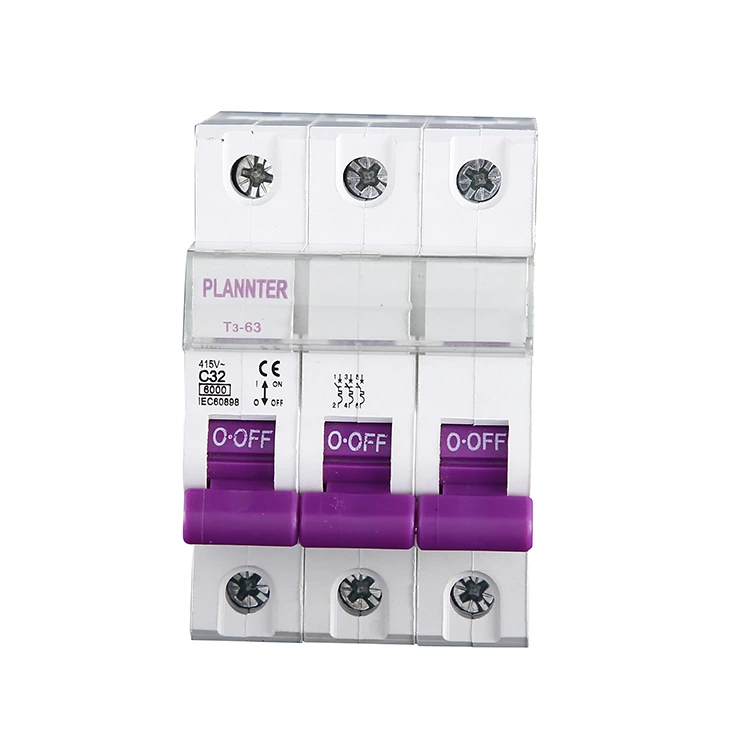

Διακόπτης AC 3 πόλων

Ο διακόπτης κυκλώματος 3 Pole AC ανήκει στην κατηγορία των ηλεκτρικών συσκευών χαμηλής τάσης, που χρησιμοποιούνται ευρέως σε βιομηχανικούς, εμπορικούς και αστικούς τομείς, σχεδιασμένες για τριφασικά κυκλώματα, μπορεί να είναι σε τρέχουσες ανωμαλίες, όπως υπερφόρτωση, συνθήκες βραχυκυκλώματος που διακόπτουν αυτόματα το κύκλωμα, για την προστασία του εξοπλισμού και της ασφάλειας του προσωπικού. Επιλέξτε PUGAO (Plannter Electric) ως κατασκευαστή και λάβετε μια τιμή απευθείας από το εργοστάσιο.

Χαρακτηριστικά προϊόντος

1. Τριφασικός Σύγχρονος Έλεγχος

Αυτός ο τριπολικός διακόπτης κυκλώματος εναλλασσόμενου ρεύματος μπορεί να συνδέει ή να αποσυνδέει ταυτόχρονα τις τριφασικές γραμμές ρεύματος L1, L2 και L3. Εάν παρουσιαστεί σφάλμα σε οποιαδήποτε μεμονωμένη φάση, η συσκευή θα ενεργοποιήσει μια ταυτόχρονη διακοπή ρεύματος και στις τρεις φάσεις, αποτρέποντας έτσι τη ζημιά του εξοπλισμού που προκαλείται από τη λειτουργία υπό συνθήκες απώλειας φάσης.

2. Προστασία από υπερφόρτωση και βραχυκύκλωμα

Προστασία υπερφόρτωσης: Χρησιμοποιεί τη θερμική ενεργοποίηση για την αντιμετώπιση παρατεταμένων υπερβολικών συνθηκών ρεύματος.

Προστασία από βραχυκύκλωμα: Χρησιμοποιεί μαγνητική ενεργοποίηση για να διακόψει άμεσα σφάλματα υψηλού ρεύματος.

Επιλέγοντας αυτό το προηγμένο προϊόν, εξασφαλίζετε ολοκληρωμένη προστασία ασφαλείας για τα ηλεκτρικά σας κυκλώματα.

3. Βελτιωμένη Λειτουργική Ασφάλεια Εξοπλισμού

Αυτό το προϊόν μετριάζει τους κινδύνους που σχετίζονται με ανισορροπίες τάσης τριών φάσεων, προστατεύοντας τον κρίσιμο εξοπλισμό —όπως κινητήρες και συμπιεστές— και μειώνοντας αποτελεσματικά το κόστος που σχετίζεται με τη ζημιά του εξοπλισμού και το χρόνο διακοπής λειτουργίας.

4. Αρθρωτή Σχεδίαση και Εγκατάσταση

Τα προϊόντα PUGAO διαθέτουν σχεδιασμό στήριξης ράγας DIN, που επιτρέπει την απρόσκοπτη ενσωμάτωση σε ντουλάπια διανομής ισχύος ή πίνακες ελέγχου. Αυτό διευκολύνει την αποτελεσματική εγκατάσταση και συντήρηση κατά παρτίδες σε έργα μηχανικής.

Βασικές Παράμετροι και Προδιαγραφές

Όταν αγοράζετε ή επιλέγετε ένα προϊόν, μπορείτε να επαληθεύσετε τις ακόλουθες παραμέτρους για τον διακόπτη κυκλώματος εναλλασσόμενου ρεύματος 3 πόλων με βάση τις συγκεκριμένες απαιτήσεις του έργου σας ή να επικοινωνήσετε μαζί μας για να αναπτύξουμε μια ολοκληρωμένη λύση προσαρμοσμένη στις ανάγκες σας.

Ονομαστική τάση (Ue): Συνήθως 380V, 400V ή 415V AC (για τριφασικά συστήματα).

Βαθμολογημένο τρέχον (σε): Οι κοινές αξιολογήσεις περιλαμβάνουν 16A, 32A και 63A. Τα μοντέλα υψηλού ρεύματος είναι διαθέσιμα έως 100A ή 125A.

Διακοπτική ικανότητα (Icn): Όπως 6kA ή 10kA. Δεδομένων των υψηλότερων επιπέδων ενέργειας που σχετίζονται με την τριφασική ισχύ, συνιστάται να δοθεί προτεραιότητα στην προδιαγραφή 10 kA για να ενισχυθεί ο πλεονασμός ασφαλείας.

Καμπύλη αναπήδησης:

Τύπος C: Κατάλληλο για κτίρια γραφείων, συστήματα φωτισμού ή γενική εμπορική διανομή ηλεκτρικής ενέργειας.

Τύπος D: Ειδικά σχεδιασμένος για εφαρμογές εκκίνησης κινητήρα, ικανός να αντέχει στιγμιαία ρεύματα εισόδου από 10 έως 14 φορές το ονομαστικό ρεύμα.

Προφυλάξεις κατά τη χρήση

1. Τα ηλεκτρικά συστήματα είναι εξαιρετικά πολύπλοκα. Για λόγους ασφαλείας, η λειτουργία και η εγκατάσταση των διακοπτών κυκλώματος εναλλασσόμενου ρεύματος 3 πόλων θα πρέπει να εκτελούνται από ειδικευμένους τεχνικούς. Για παράδειγμα, κατά τη λειτουργία, πρώτα αποσυνδέστε την παροχή ρεύματος από την πλευρά του φορτίου και, στη συνέχεια, αποσυνδέστε τη δευτερεύουσα και την τριτογενή πλευρά.

2. Τηρείτε αυστηρά τις διαδικασίες λειτουργίας κατά τη λειτουργία. Εάν προκύψει οποιαδήποτε κατάσταση που επηρεάζει την κανονική λειτουργία του ηλεκτρικού συστήματος, λάβετε αμέσως έκτακτα μέτρα.

3. Μετά την επιτυχή εγκατάσταση, ο διακόπτης κυκλώματος θα λειτουργεί κανονικά. Κατά τη λειτουργία, παρακολουθήστε τα τρέχοντα δεδομένα αμέσως και πραγματοποιήστε περιοδικές επιθεωρήσεις και συντήρηση.

Πότε απαιτείται 3-πολικός διακόπτης κυκλώματος AC;

Ως επαγγελματίας κατασκευαστής και προμηθευτής, η PUGAO προσφέρει επίσης 1-πολικούς (1P) και 2-πολικούς διακόπτες (2P). Ωστόσο, όσον αφορά την επιλογή προϊόντος, πρέπει να χρησιμοποιείται διακόπτης κυκλώματος 3 πόλων (3P) όταν πρόκειται για τριφασικό ηλεκτρικό εξοπλισμό ή τριφασικές γραμμές ρεύματος. Ακολουθούν οι συστάσεις μας για συγκεκριμένα σενάρια:

1. Τριφασικός Εξοπλισμός Κινητήρα

Παραδείγματα περιλαμβάνουν βιομηχανικούς κινητήρες, αντλίες νερού, αεροσυμπιεστές κ.λπ.

Λόγος:

Οι τριφασικοί κινητήρες απαιτούν ταυτόχρονη παροχή ρεύματος και στις τρεις φάσεις. Εάν διακοπεί μόνο μία φάση ενώ οι υπόλοιπες παραμένουν ενεργές, ο κινητήρας θα λειτουργεί σε κατάσταση "απώλειας φάσης". Αυτό αναπόφευκτα οδηγεί σε καύση του κινητήρα, με αποτέλεσμα σημαντική οικονομική ζημία.

2. Τριφασικά Συστήματα Τροφοδοσίας

Παραδείγματα περιλαμβάνουν εργοστασιακά συστήματα διανομής ισχύος, εμπορική τριφασική καλωδίωση, τριφασικά ερμάρια διανομής κ.λπ.

Λόγος:

Το σκεπτικό εδώ αντικατοπτρίζει το σκεπτικό της κατηγορίας εξοπλισμού που αναφέρθηκε παραπάνω: οι τριφασικές γραμμές πρέπει να ενεργοποιούνται και να απενεργοποιούνται ταυτόχρονα. Σε περίπτωση που παρουσιαστεί ανωμαλία σε οποιαδήποτε μεμονωμένη φάση, ολόκληρο το κύκλωμα πρέπει να αποσυνδεθεί για να διασφαλιστεί ολοκληρωμένη, συγχρονισμένη τριφασική προστασία.

3. Βιομηχανικός ή εμπορικός εξοπλισμός υψηλής ισχύος

Παραδείγματα περιλαμβάνουν κεντρικά συστήματα κλιματισμού, βιομηχανικό εξοπλισμό θέρμανσης, αυτοματοποιημένα μηχανήματα παραγωγής κ.λπ.

Λόγος:

Τέτοιος εξοπλισμός συνήθως καταναλώνει υψηλή ισχύ και βασίζεται σε τριφασική παροχή. Κατά συνέπεια, απαιτείται σταθερό και ισορροπημένο τριφασικό ρεύμα για να λειτουργήσει σωστά.

4. Άλλα σενάρια που απαιτούν προστασία από ζημιά απώλειας φάσης

Σε έργα που περιλαμβάνουν τέτοιο εξοπλισμό, η χρήση διακοπτών κυκλώματος 1P ή 2P—αντί μιας μονάδας 3P— δημιουργεί κίνδυνο: εάν διακοπεί η μία φάση ενώ οι άλλες παραμένουν ενεργοποιημένες, ο εξοπλισμός θα συνεχίσει να λειτουργεί, αν και σε υποβαθμισμένη και μη φυσιολογική κατάσταση.

Επικοινωνήστε με την PUGAO για συγκεκριμένες υπηρεσίες σχεδιασμού λύσεων και τεχνικής υποστήριξης.

FAQ

Ε: Το PUGAO προσφέρει υπηρεσίες προσαρμογής;

Α: Ναι, παρέχουμε προσαρμοσμένη υπηρεσία. Ως Κινέζος κατασκευαστής διακόπτη κυκλώματος 3 πόλων AC με 14 χρόνια επαγγελματικής εμπειρίας στο εργοστάσιο, μπορείτε να προσαρμόσετε τις παραμέτρους όπως το ονομαστικό ρεύμα, την ικανότητα διακοπής και τη μέθοδο εγκατάστασης σύμφωνα με τις συγκεκριμένες ανάγκες.

Ε: Ποιες τεχνικές παραμέτρους πρέπει να δω;

Α: 1. Ονομαστικό ρεύμα - πρέπει να ταιριάζει με το πραγματικό ρεύμα λειτουργίας του φορτίου.

2. Ονομαστική τάση εργασίας - πρέπει να είναι ίδια με το επίπεδο τάσης του συστήματος.

3. Ικανότητα διακοπής βραχυκυκλώματος - Πρέπει να είναι μεγαλύτερο από το αναμενόμενο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.
