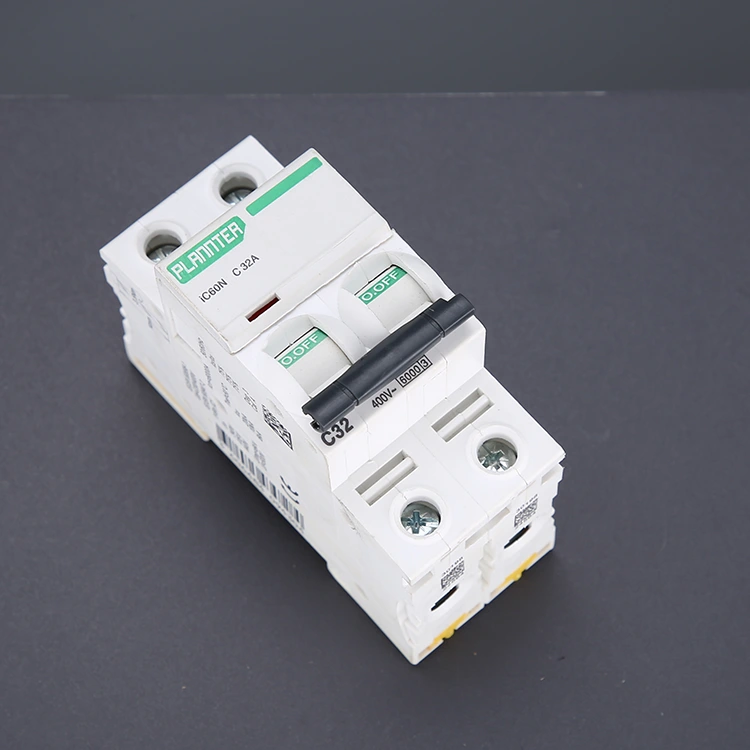

Μινιατούρα διακόπτη κυκλώματος βάσης DIN Rail

Σε αντίθεση με τον μονοπολικό διακόπτη κυκλώματος (1P) που αποσυνδέει μόνο το καλώδιο πυρκαγιάς, ο διακόπτης 2 Pole DIN Rail Mount Miniature Circuit Breaker θα αποσυνδέει συγχρόνως το καλώδιο πυρκαγιάς και το καλώδιο μηδέν κατά την ενεργοποίηση, αποφεύγοντας τον κίνδυνο ηλεκτροπληξίας λόγω της ηλεκτροδότησης του μηδενικού καλωδίου, που αποτελεί υψηλότερο παράγοντα ασφάλειας. Ως εκ τούτου, είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν πλήρη προστασία από διακοπή ρεύματος, όπως οικιακά κλιματιστικά, θερμοσίφωνες, κεντρικοί διακόπτες διανομής, εξοπλισμός μικρής ισχύος κ.λπ.

Γιατί το DIN Rail Design είναι το βιομηχανικό πρότυπο;

1. Αρθρωτότητα και ευελιξία

Όπως η κατασκευή με μπλοκ, μπορείτε να τοποθετήσετε πολλαπλούς διακόπτες κυκλώματος, συσκευές υπολειπόμενου ρεύματος, επαφές ή ρελέ δίπλα-δίπλα στη ράγα.

Εάν ένα κύκλωμα απαιτεί μια πρόσθετη διακλάδωση, πρέπει απλώς να εισάγετε έναν νέο διακόπτη σε έναν διαθέσιμο χώρο στη ράγα—χωρίς να χρειάζεται να αντικαταστήσετε ολόκληρο τον πίνακα διανομής.

2. Εξαιρετική αποτελεσματικότητα εγκατάστασης

Για τους ηλεκτρολόγους, η εγκατάσταση ενός μικροσκοπικού διακόπτη κυκλώματος τοποθετημένου σε ράγα DIN διαρκεί λίγα δευτερόλεπτα. Σε σύγκριση με τις παραδοσιακές μεθόδους στερέωσης με βίδες, ο χρόνος εγκατάστασης μειώνεται πάνω από 80%.

3. Τυποποίηση και εναλλαξιμότητα

Με την τήρηση του προτύπου IEC 60898, οι διακόπτες κυκλώματος PUGAO είναι διαστατικά πλήρως συμβατοί με μάρκες όπως η ABB, η Schneider Electric και η Siemens. Εάν πρέπει να αντικαταστήσετε τον υπάρχοντα εξοπλισμό, τα προϊόντα μας χρησιμεύουν ως άμεσες αντικαταστάσεις.

4. Διάχυση και Συντήρηση Θερμότητας

Η τοποθέτηση σε ράγα αναρτά τους διακόπτες κυκλώματος, δημιουργώντας ένα κενό κυκλοφορίας αέρα πίσω τους που διευκολύνει την αποτελεσματική απαγωγή θερμότητας.

Για συντήρηση, απλά πρέπει να αφαιρέσετε τη συγκεκριμένη συσκευή από τη ράγα, εξαλείφοντας την ανάγκη αποσυναρμολόγησης ολόκληρου του περιβλήματος του ντουλαπιού.

Τοποθέτηση ράγας DIN έναντι σταθερής τοποθέτησης: Ποια είναι η διαφορά;

Σενάρια για την επιλογή τοποθέτησης σε ράγα: Η τοποθέτηση σε ράγα είναι η προτιμώμενη επιλογή για πάνω από το 90% των εφαρμογών διακοπτών κυκλώματος.

● Τυπικά κουτιά διανομής ή ντουλάπια

● Καταστάσεις που απαιτούν μαζική εγκατάσταση (μηχανικά έργα)

● Περιπτώσεις όπου μπορεί να απαιτηθεί μελλοντική συντήρηση ή επέκταση

● Συστήματα διανομής ηλεκτρικής ενέργειας κατοικιών, εμπορικών χώρων και των περισσότερων βιομηχανικών συστημάτων

Λειτουργία

Προστασία υπερφόρτωσης: Όταν το ρεύμα φορτίου υπερβαίνει την ονομαστική τιμή για μεγάλο χρονικό διάστημα, το διμεταλλικό μέσα στο MCB κάμπτεται από τη θερμότητα, ενεργοποιώντας τον μηχανικό μηχανισμό να δράσει και να διακόψει το κύκλωμα, αποτρέποντας την υπερθέρμανση της γραμμής και την πρόκληση πυρκαγιάς.

Προστασία από βραχυκύκλωμα: Όταν συμβαίνει βραχυκύκλωμα στη γραμμή και το ρεύμα εκτοξεύεται αμέσως, το ηλεκτρομαγνητικό επιθετικό παράγει γρήγορα μια ισχυρή μαγνητική δύναμη και σπρώχνει τον μηχανισμό σύνδεσης για να αποσυνδέσει τις επαφές, πραγματοποιώντας ενεργοποίηση χιλιοστού του δευτερολέπτου.

Πλήρης απομόνωση: Κατά τη συντήρηση ή την επισκευή, η χειροκίνητη λειτουργία του διακόπτη κυκλώματος μπορεί να αποσυνδέσει ταυτόχρονα τη γραμμή πυρός και τη γραμμή μηδέν, διασφαλίζοντας ότι ο εξοπλισμός δεν ηλεκτροδοτείται και προστατεύοντας την ασφάλεια των χειριστών.

Διπλή παρακολούθηση: Αυτός ο διακόπτης μινιατούρας DIN Rail Mount μπορεί να παρακολουθεί την τρέχουσα κατάσταση της γραμμής πυρκαγιάς και της γραμμής μηδέν σε πραγματικό χρόνο και να εκτελεί την ενέργεια προστασίας αμέσως μόλις υπάρξει οποιαδήποτε ανωμαλία σε κάθε γραμμή.

Πώς να εγκαταστήσετε σωστά έναν διακόπτη κυκλώματος DIN τοποθετημένο σε ράγα;

Στην παράδοση του προϊόντος σας, η PUGAO παρέχει έναν ολοκληρωμένο οδηγό εγκατάστασης και συντήρησης. Εάν αντιμετωπίσετε προβλήματα, μη διστάσετε να επικοινωνήσετε με την ομάδα τεχνικής υποστήριξης μετά την πώληση. Καθώς ο σχεδιασμός ράγας DIN απλοποιεί τη διαδικασία εγκατάστασης, μπορούμε επίσης να προσφέρουμε συστάσεις που βασίζονται σε τυπικές πρακτικές εγκατάστασης.

Βήμα 1: Αποσυνδέστε το τροφοδοτικό

Πριν εκτελέσετε οποιαδήποτε εργασία, είναι επιτακτική ανάγκη να διακόψετε την κύρια παροχή ρεύματος στο κουτί διανομής. Χρησιμοποιήστε ένα πολύμετρο ή έναν ελεγκτή τάσης για να ελέγξετε τους εισερχόμενους ακροδέκτες. προχωρήστε στην εργασία μόνο αφού επιβεβαιώσετε ότι δεν υπάρχει τάση. Συνιστούμε να φοράτε μονωμένα γάντια και προστατευτικά γυαλιά.

Βήμα 2: Επιθεωρήστε το περιβάλλον εγκατάστασης

Βεβαιωθείτε ότι έχει εγκατασταθεί μια τυπική ράγα DIN 35 mm μέσα στο κουτί διανομής. Βεβαιωθείτε ότι υπάρχει επαρκές διάκενο για τη διευκόλυνση της απαγωγής θερμότητας και της μελλοντικής συντήρησης και επιβεβαιώστε ότι η ράγα είναι καλά στερεωμένη χωρίς χαλαρότητα.

Βήμα 3: Τοποθετήστε τον διακόπτη κυκλώματος στη ράγα

Ευθυγραμμίστε το επάνω κλιπ του διακόπτη κυκλώματος με τη ράγα DIN και, στη συνέχεια, πιέστε το προς τα κάτω μέχρι να ασφαλίσει αυτόματα στη θέση του το κάτω κλιπ. Η συσκευή πρέπει να είναι σταθερά στερεωμένη και χωρίς ταλαντεύσεις.

Ο αρθρωτός σχεδιασμός επιτρέπει την παράπλευρη εγκατάσταση πολλαπλών διακοπτών κυκλώματος.

Βήμα 4: Συνδέστε τις γραμμές τροφοδοσίας και φόρτωσης

Η τυπική διαμόρφωση καλωδίωσης περιλαμβάνει τη σύνδεση της εισόδου ισχύος στους επάνω ακροδέκτες και της εξόδου του φορτίου στους κάτω ακροδέκτες. Χρησιμοποιήστε καλώδια που πληρούν την καθορισμένη ονομαστική τιμή ρεύματος (π.χ., για έναν διακόπτη 32A, συνιστάται διατομή σύρματος ≥4mm²). Σφίξτε καλά τις βίδες των ακροδεκτών για να αποφύγετε χαλαρές συνδέσεις ή υπερθέρμανση.

Βήμα 5: Επαληθεύστε την κατάσταση καλωδίωσης και εγκατάστασης

Βεβαιωθείτε ότι όλες οι συνδέσεις καλωδίωσης είναι ασφαλείς και ότι δεν υπάρχουν γυμνά καλώδια. Ελέγξτε την πολικότητα και τη σειρά φάσεων—αυτό είναι ιδιαίτερα κρίσιμο για συστήματα τριών φάσεων. Βεβαιωθείτε ότι ο διακόπτης του διακόπτη κυκλώματος είναι στη θέση "OFF" (αποσυνδεδεμένος).

Βήμα 6: Δοκιμή ενεργοποίησης

Αφού αποκαταστήσετε την κύρια παροχή ρεύματος, αλλάξτε τον διακόπτη κυκλώματος στη θέση "ON" για να ελέγξετε τη σωστή λειτουργία. Ελέγξτε για τυχόν ασυνήθιστους θορύβους, σημάδια υπερθέρμανσης ή απροσδόκητη ενεργοποίηση.

FAQ

1. Είστε εμπορική εταιρεία ή κατασκευαστής;

Είμαστε ένα επαγγελματικό εργοστάσιο με 10ετή εμπειρία στον διακόπτη μινιατούρα DIN Rail Mount.

2. Δέχεστε προσαρμοσμένη υπηρεσία;

Παρέχουμε υπηρεσία OEM/ODM, μπορούμε να εκτυπώσουμε το λογότυπο της επωνυμίας σας στα προϊόντα. Η επαγγελματική ομάδα τεχνικής και προσφοράς μπορεί να παρέχει ικανοποιητικές λύσεις σύμφωνα με τα σχέδια και τις απαιτήσεις παραμέτρων σας.
